主从复制

概述

主从复制是指将主数据库的 DDL 和 DML 操作通过二进制日志传到从库服务器中，然后在从库上对这些日志重新执行（也叫重做），从而使得从库和主库的数据保持同步。

MySQL支持一台主库同时向多台从库进行复制， 从库同时也可以作为其他从服务器的主库，实现链状复制。

MySQL 复制的优点主要包含以下三个方面：

• 主库出现问题，可以快速切换到从库提供服务。

• 实现读写分离，降低主库的访问压力。

• 可以在从库中执行备份，以避免备份期间影响主库服务。

原理

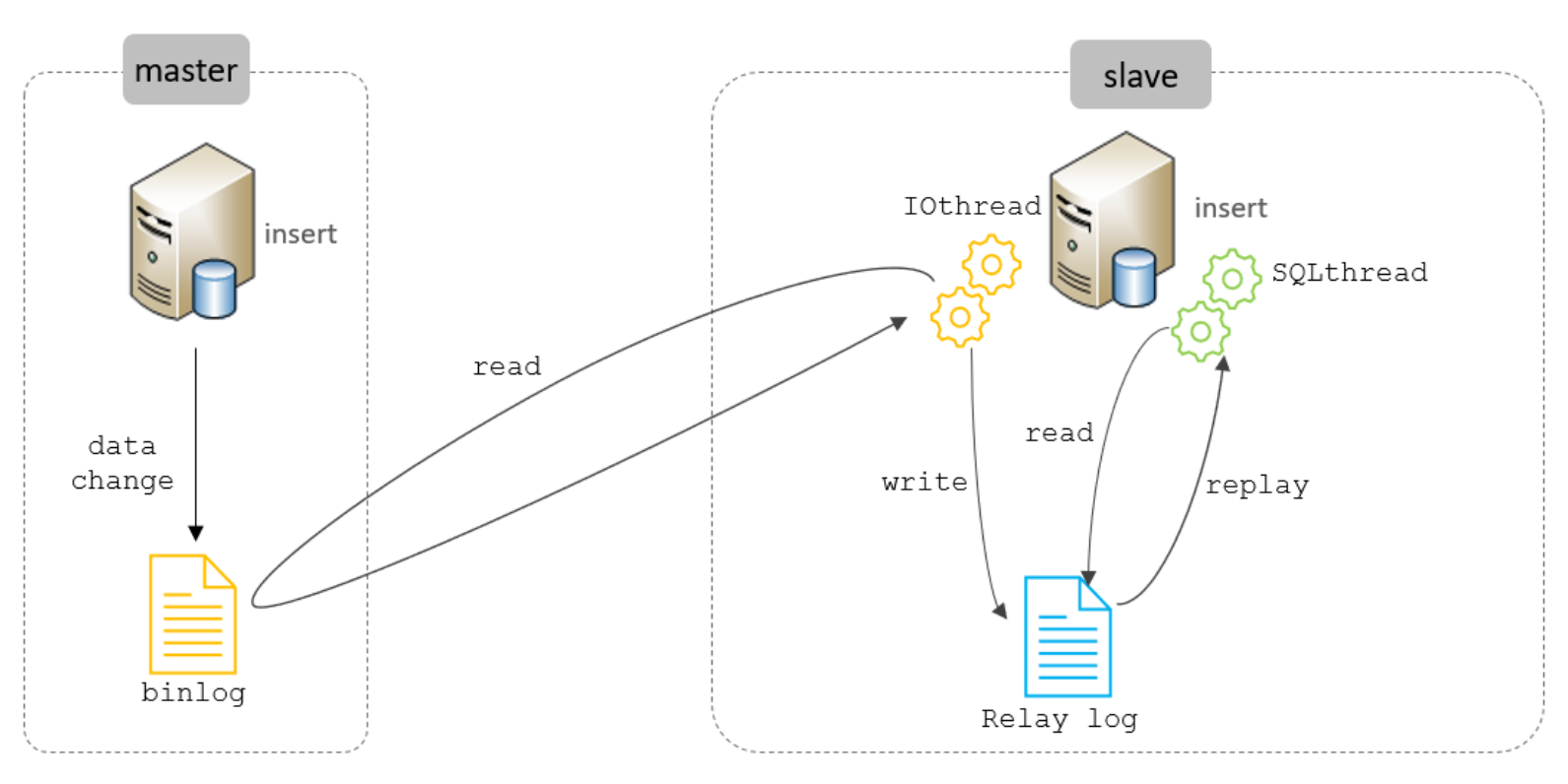

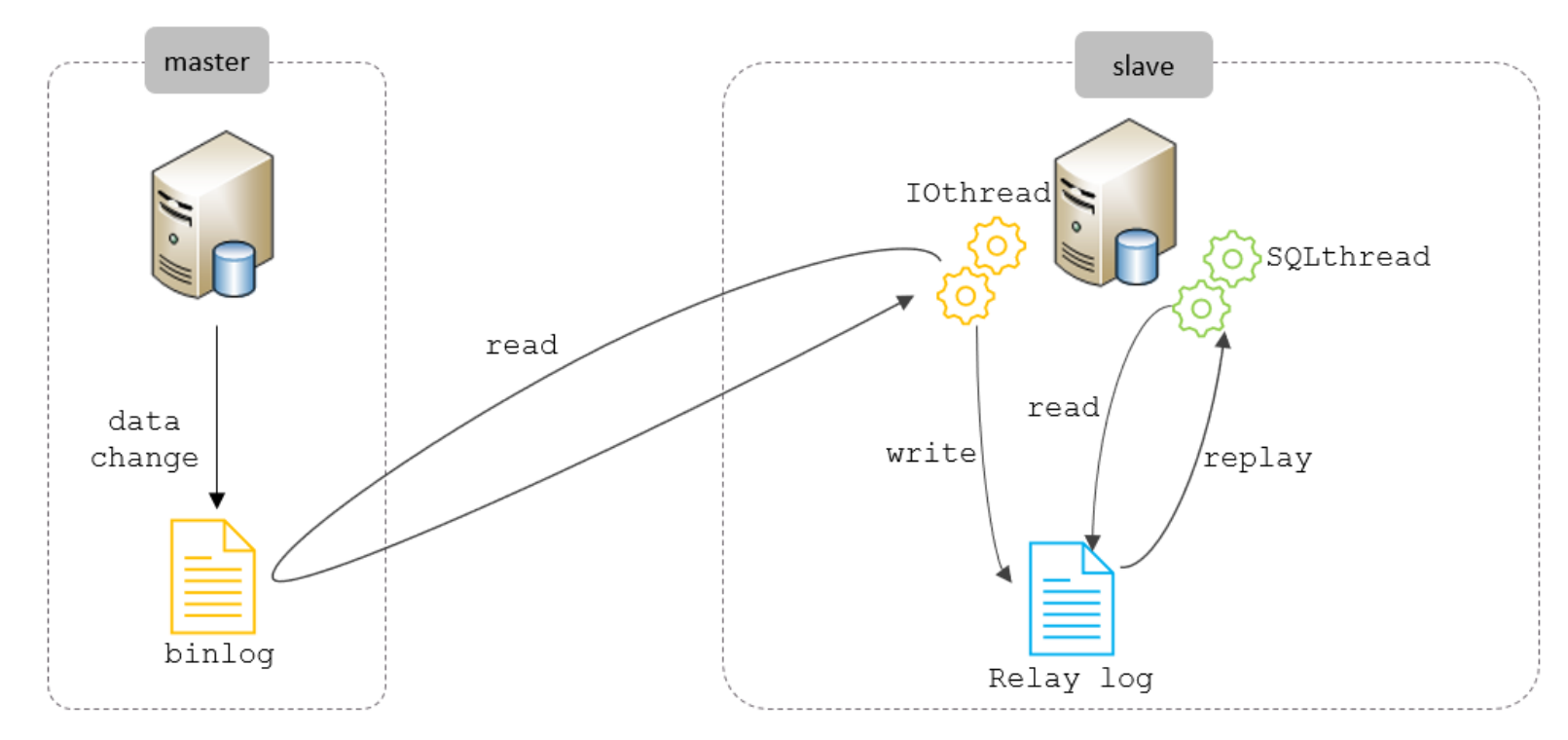

MySQL主从复制的核心就是 二进制日志，具体的过程如下：

从上图来看，复制分成三步：

1. Master 主库在事务提交时，会把数据变更记录在二进制日志文件 Binlog 中。

2. 从库读取主库的二进制日志文件 Binlog ，写入到从库的中继日志 Relay Log 。

3. slave重做中继日志中的事件，将改变反映它自己的数据。

搭建

准备

准备好两台服务器之后，在上述的两台服务器中分别安装好MySQL，并完成基础的初始化准备(安装、密码配置等操作)工作。 其中：

• 192.168.200.200 作为主服务器master

• 192.168.200.201 作为从服务器slave

主库配置

1. 修改配置文件 /etc/my.cnf

#mysql 服务ID，保证整个集群环境中唯一，取值范围：1 – 232-1，默认为1

server-id=1

#是否只读,1 代表只读, 0 代表读写

read-only=0

#忽略的数据, 指不需要同步的数据库

#binlog-ignore-db=mysql

#指定同步的数据库

#binlog-do-db=db01

2. 重启MySQL服务器

systemctl restart mysqld

3. 登录mysql，创建远程连接的账号，并授予主从复制权限

#创建itcast用户，并设置密码，该用户可在任意主机连接该MySQL服务

CREATE USER 'itcast'@'%' IDENTIFIED WITH mysql_native_password BY 'Root@123456'

;

#为 'itcast'@'%' 用户分配主从复制权限

GRANT REPLICATION SLAVE ON *.* TO 'itcast'@'%';

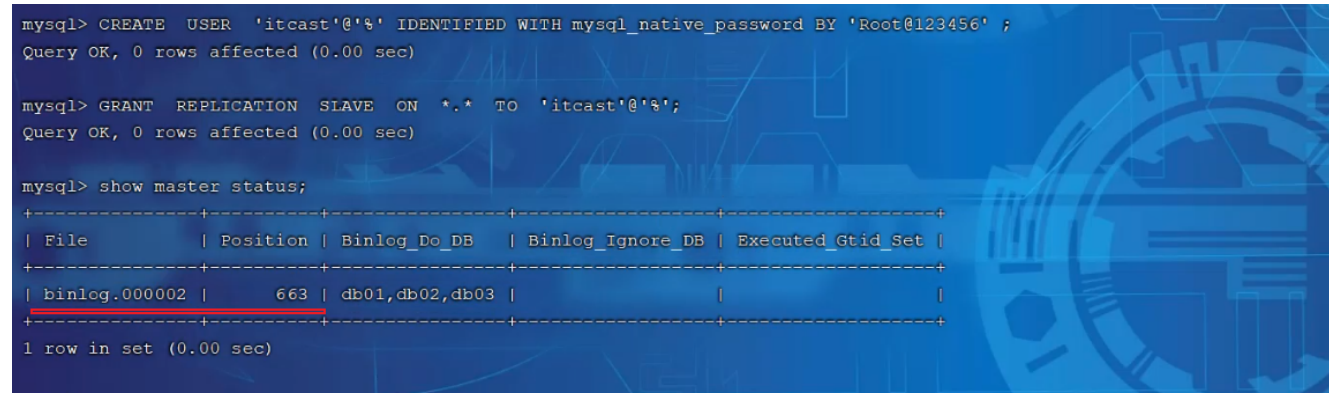

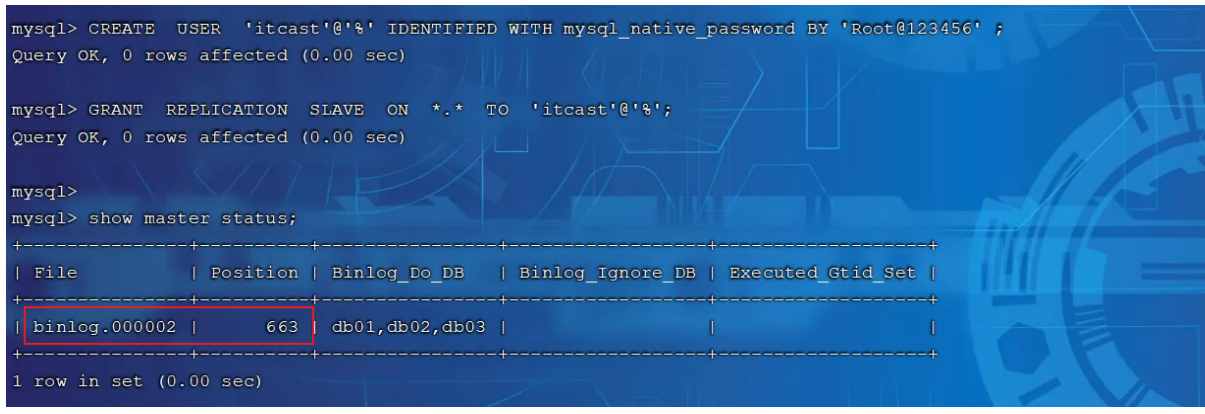

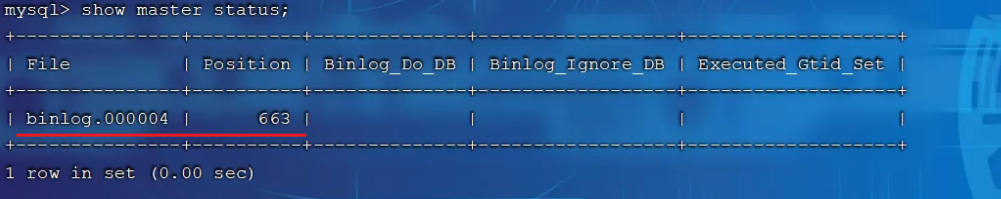

4. 通过指令，查看二进制日志坐标

show master status ;

字段含义说明：

file : 从哪个日志文件开始推送日志文件

position ： 从哪个位置开始推送日志

binlog_ignore_db : 指定不需要同步的数据库

从库配置

1. 修改配置文件 /etc/my.cnf

#mysql 服务ID，保证整个集群环境中唯一，取值范围：1 – 2^32-1，和主库不一样即可

server-id=2

#是否只读,1 代表只读, 0 代表读写

read-only=1

2. 重新启动MySQL服务

systemctl restart mysqld

3. 登录mysql，设置主库配置

CHANGE REPLICATION SOURCE TO SOURCE_HOST='192.168.200.200', SOURCE_USER='itcast',

SOURCE_PASSWORD='Root@123456', SOURCE_LOG_FILE='binlog.000004',

SOURCE_LOG_POS=663;

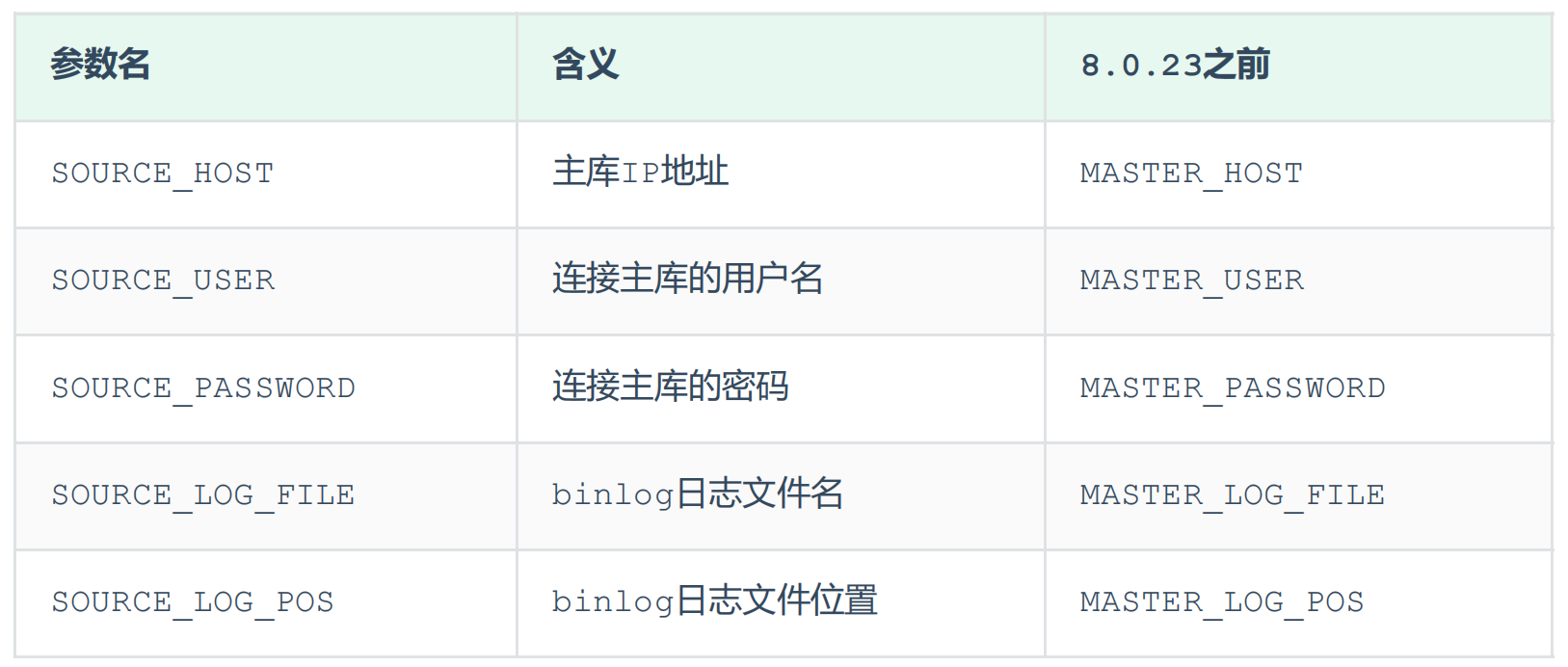

上述是8.0.23中的语法。如果mysql是 8.0.23 之前的版本，执行如下SQL：

CHANGE MASTER TO MASTER_HOST='192.168.200.200', MASTER_USER='itcast',

MASTER_PASSWORD='Root@123456', MASTER_LOG_FILE='binlog.000004',

MASTER_LOG_POS=663;

4. 开启同步操作

start replica ; #8.0.22之后

start slave ; #8.0.22之前

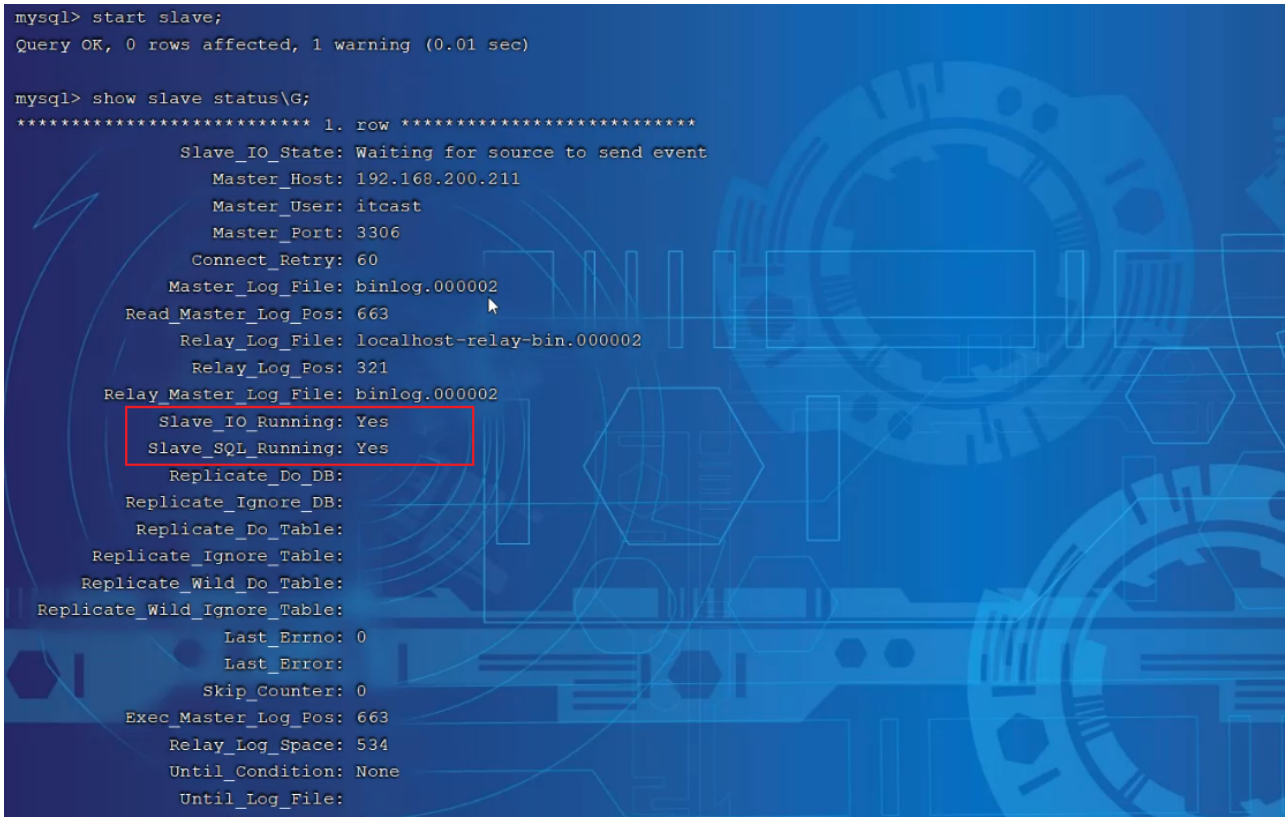

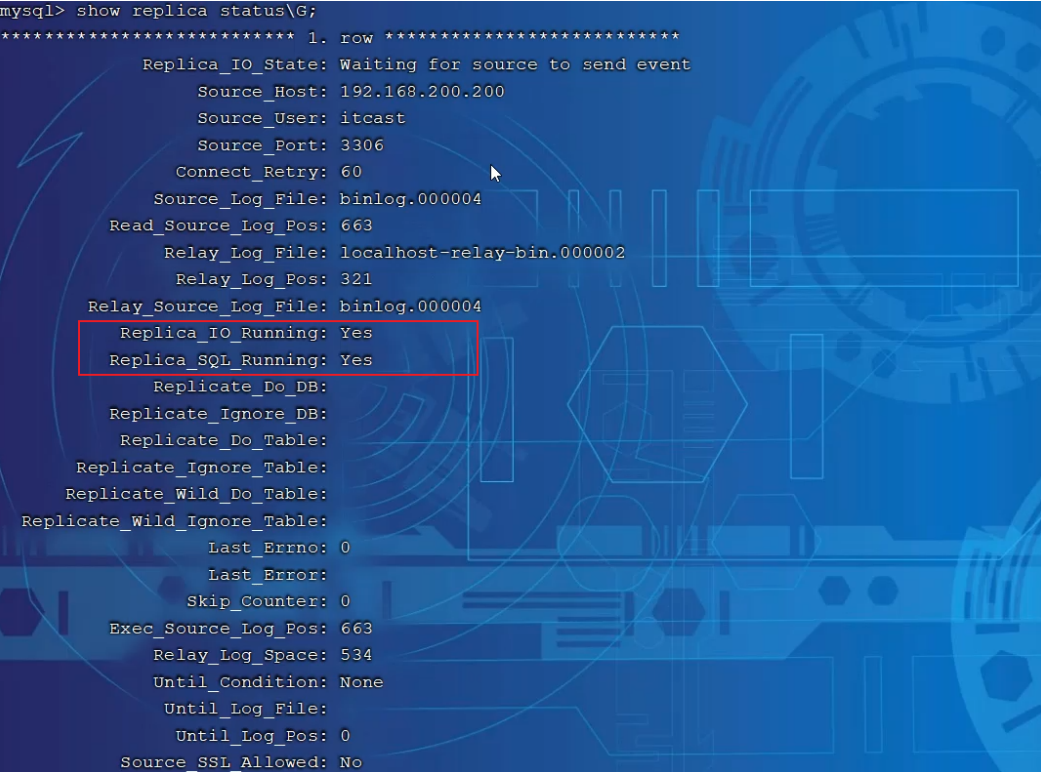

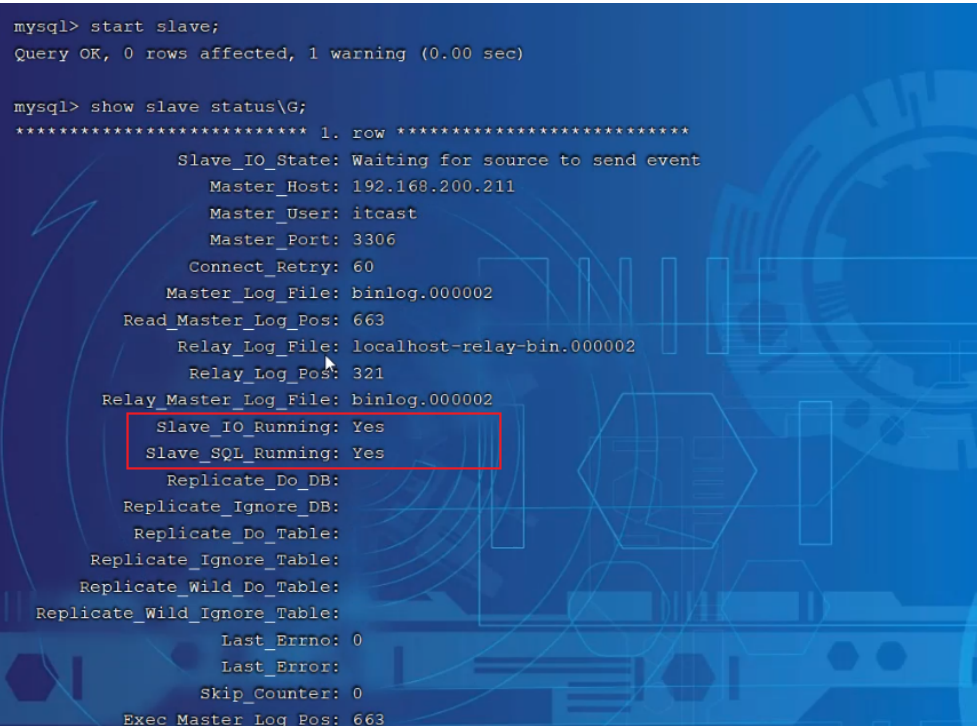

5. 查看主从同步状态

show replica status ; #8.0.22之后

show slave status ; #8.0.22之前

测试

1. 在主库 192.168.200.200 上创建数据库、表，并插入数据

create database db01;

use db01;

create table tb_user(

id int(11) primary key not null auto_increment,

name varchar(50) not null,

sex varchar(1)

)engine=innodb default charset=utf8mb4;

insert into tb_user(id,name,sex) values(null,'Tom', '1'),(null,'Trigger','0'),

(null,'Dawn','1');

2. 在从库 192.168.200.201 中查询数据，验证主从是否同步

分库分表

介绍

问题分析

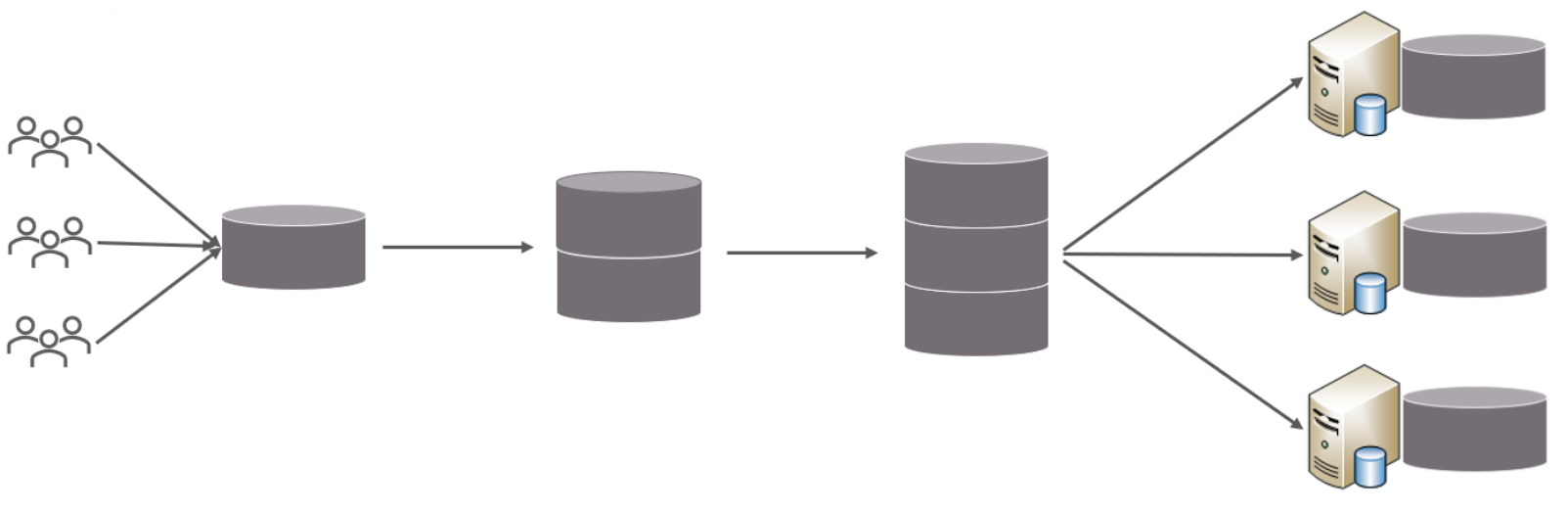

随着互联网及移动互联网的发展，应用系统的数据量也是成指数式增长，若采用单数据库进行数据存储，存在以下性能瓶颈：

1. IO瓶颈：热点数据太多，数据库缓存不足，产生大量磁盘IO，效率较低。 请求数据太多，带宽不够，网络IO瓶颈。

2. CPU瓶颈：排序、分组、连接查询、聚合统计等SQL会耗费大量的CPU资源，请求数太多，CPU出现瓶颈。

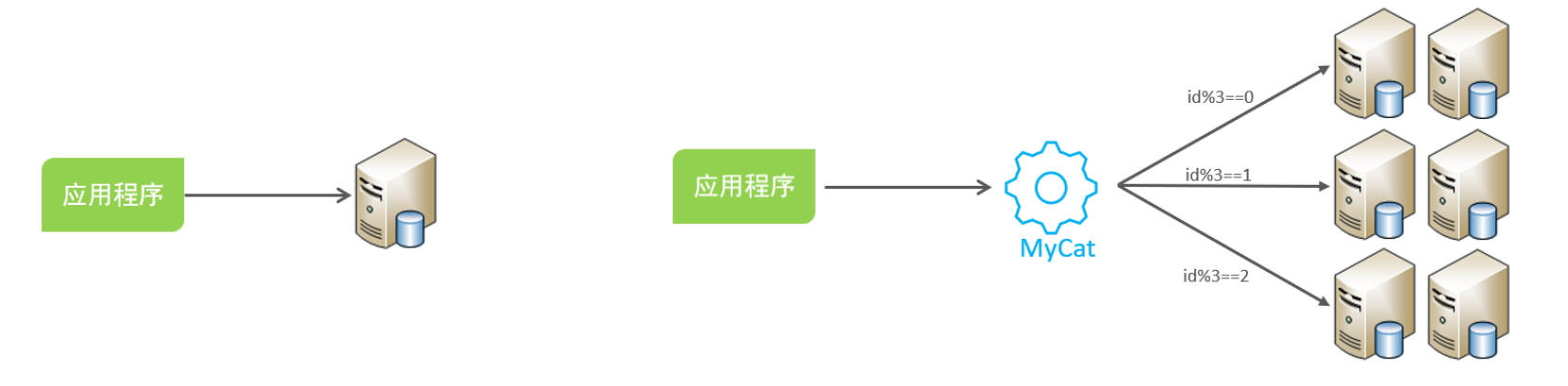

为了解决上述问题，我们需要对数据库进行分库分表处理。

拆分策略

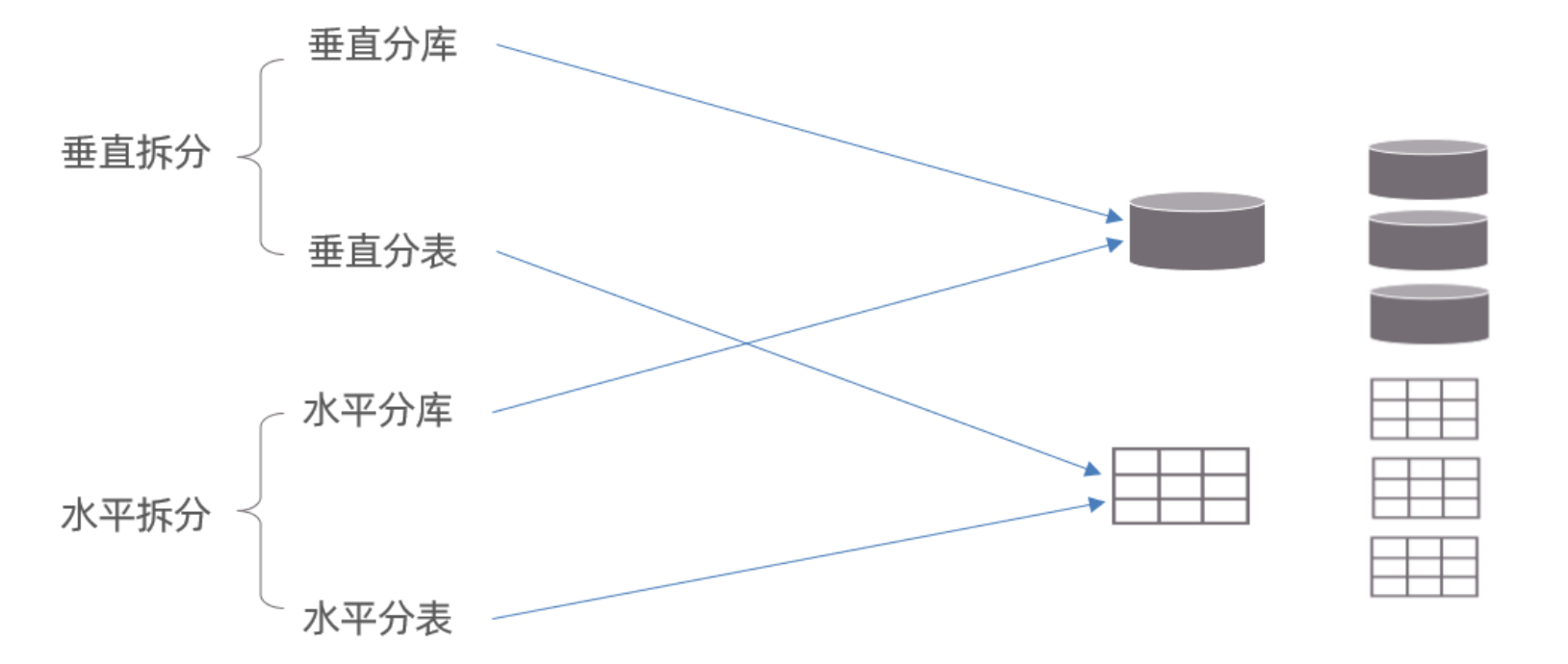

分库分表的形式，主要是两种：垂直拆分和水平拆分。而拆分的粒度，一般又分为分库和分表，所以组成的拆分策略最终如下：

垂直拆分

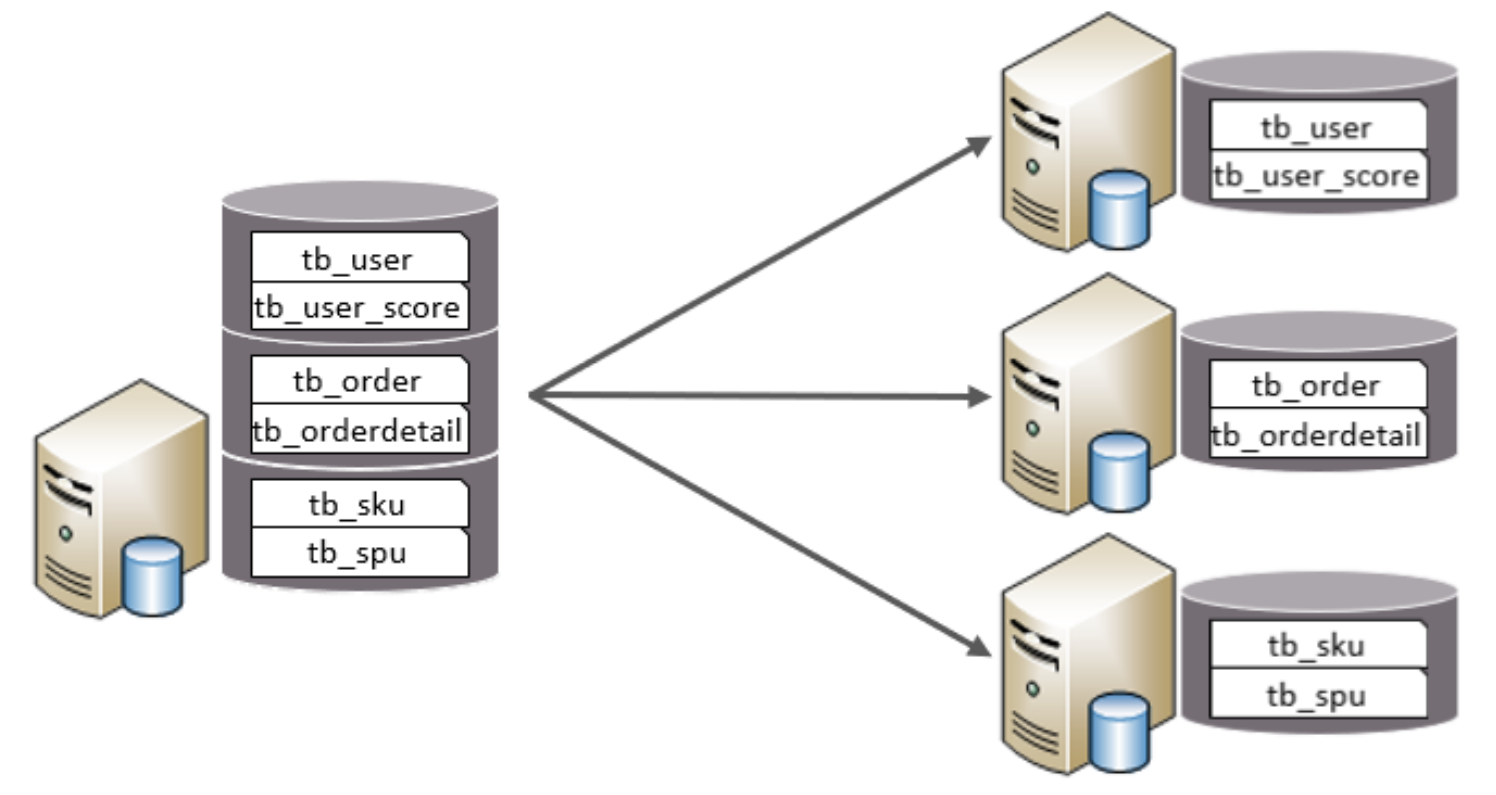

1. 垂直分库

垂直分库：以表为依据，根据业务将不同表拆分到不同库中。

特点：

• 每个库的表结构都不一样。
• 每个库的数据也不一样。
• 所有库的并集是全量数据。

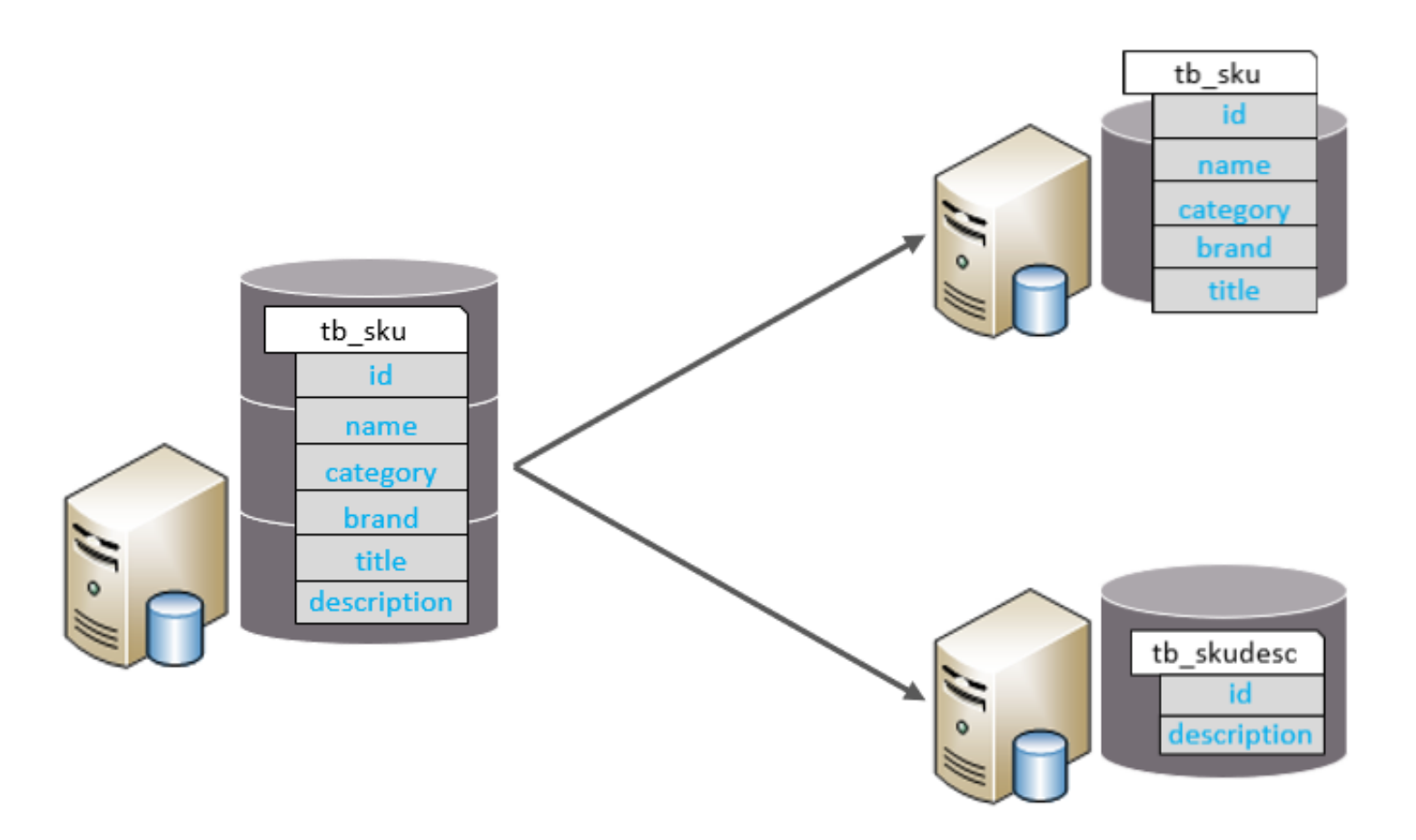

2. 垂直分表

垂直分表：以字段为依据，根据字段属性将不同字段拆分到不同表中。

特点：

• 每个表的结构都不一样。
• 每个表的数据也不一样，一般通过一列（主键/外键）关联。
• 所有表的并集是全量数据。

水平拆分

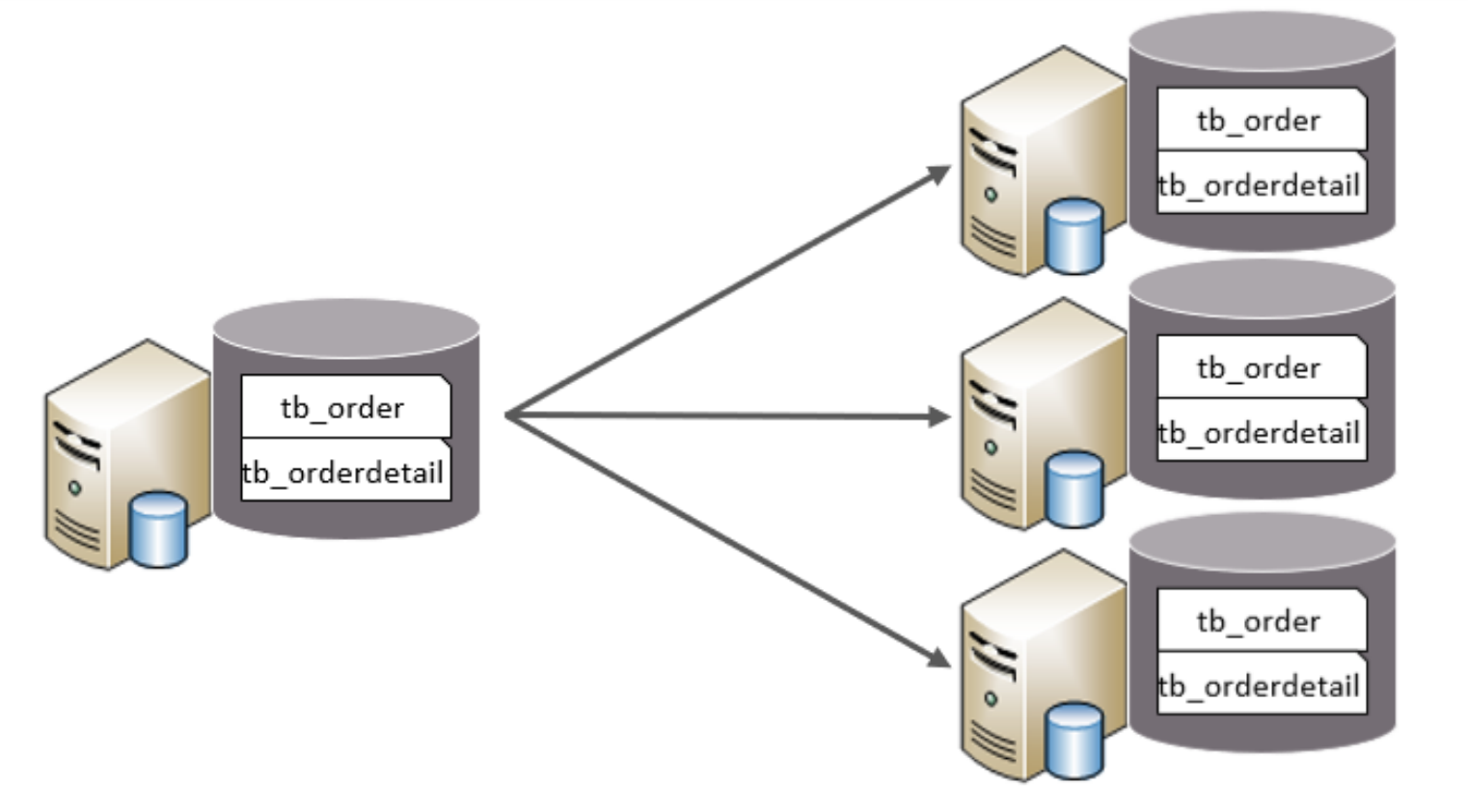

1. 水平分库

水平分库：以字段为依据，按照一定策略，将一个库的数据拆分到多个库中。

特点：

• 每个库的表结构都一样。
• 每个库的数据都不一样。
• 所有库的并集是全量数据。

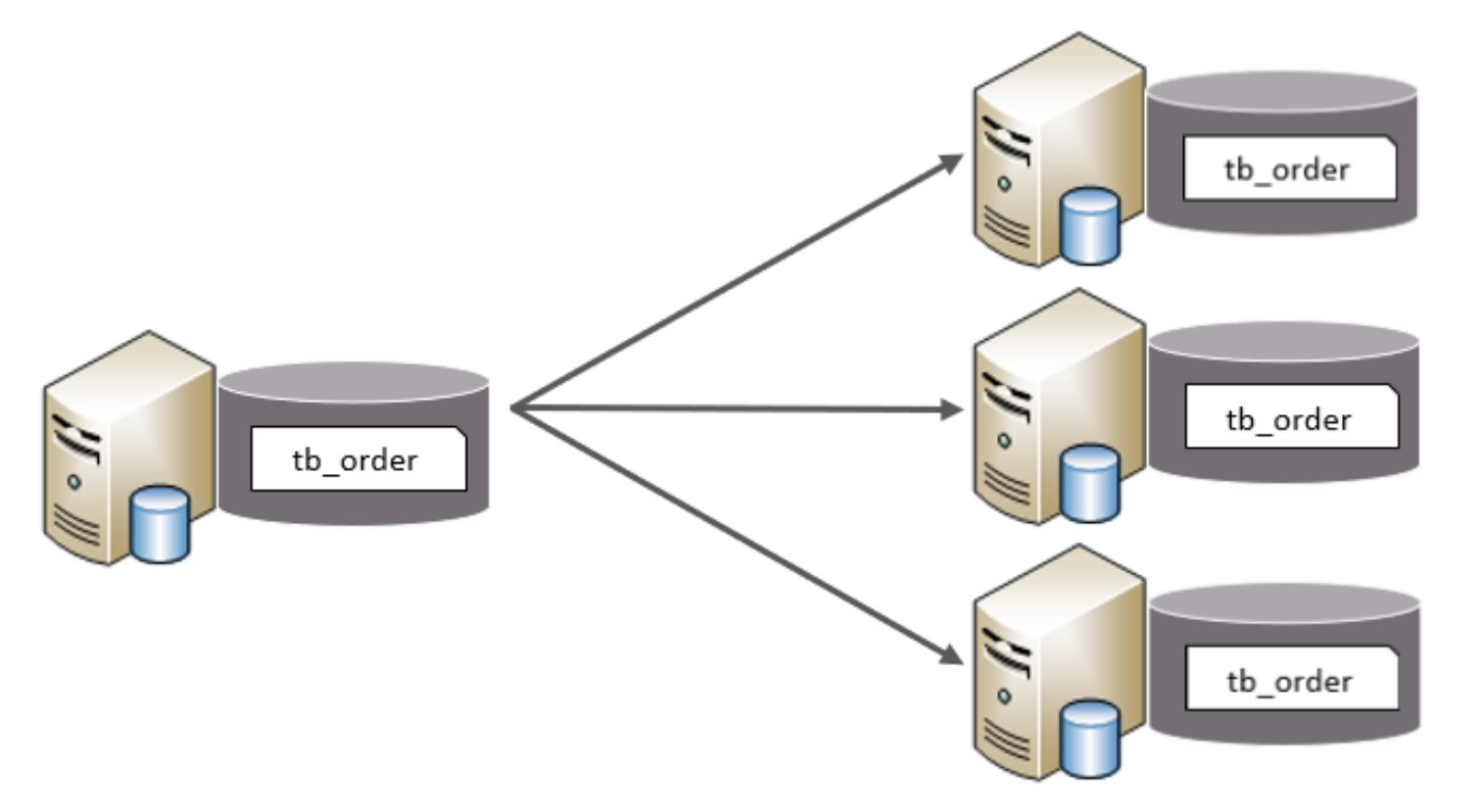

2. 水平分表

水平分表：以字段为依据，按照一定策略，将一个表的数据拆分到多个表中。

特点：

• 每个表的表结构都一样。
• 每个表的数据都不一样。
• 所有表的并集是全量数据。

在业务系统中，为了缓解磁盘IO及CPU的性能瓶颈，到底是垂直拆分，还是水平拆分；具体是分库，还是分表，都需要根据具体的业务需求具体分析。另外，在微服务架构中，更常见的是水平分库。

实现技术

• shardingJDBC：基于AOP原理，在应用程序中对本地执行的SQL进行拦截，解析、改写、路由处理。需要自行编码配置实现，只支持java语言，性能较高。

• MyCat：数据库分库分表中间件，不用调整代码即可实现分库分表，支持多种语言，性能不及前者。

MyCat概述

介绍

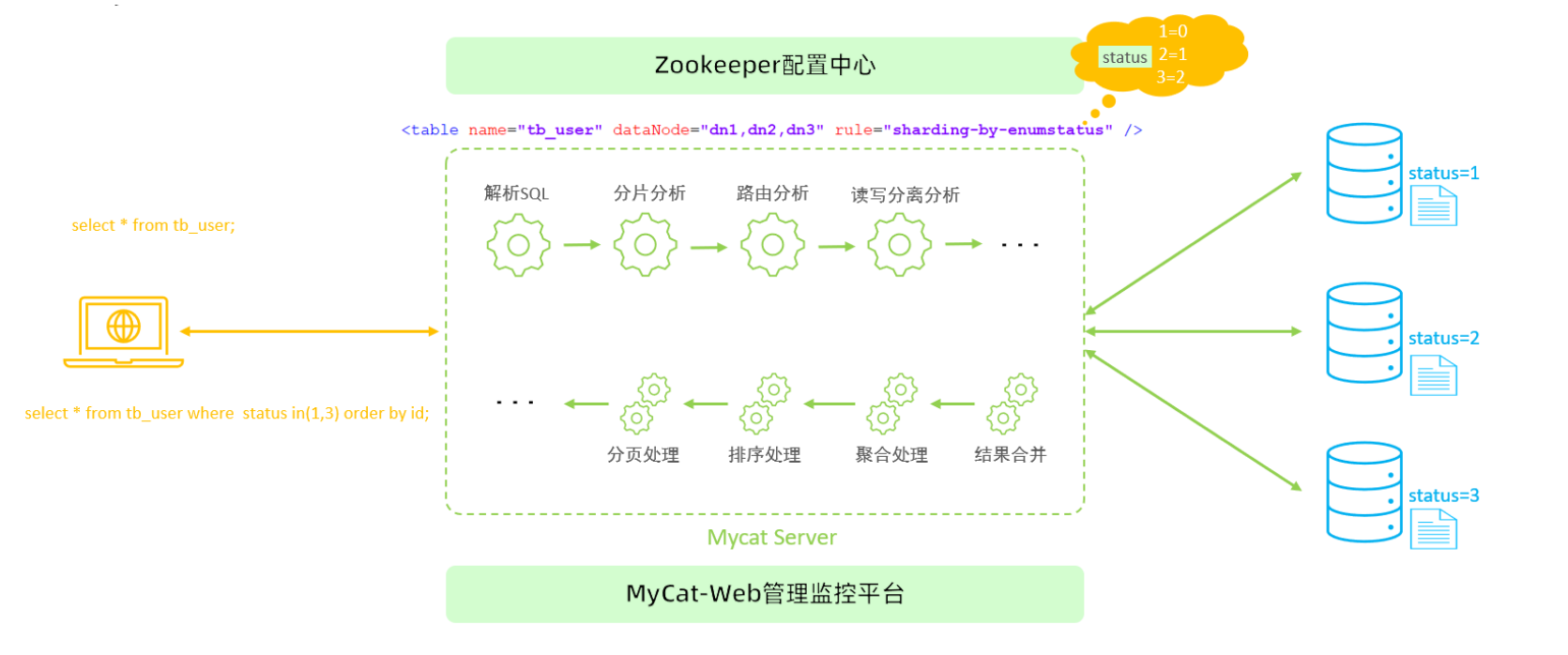

Mycat是开源的、活跃的、基于Java语言编写的MySQL数据库中间件。可以像使用mysql一样来使用mycat，对于开发人员来说根本感觉不到mycat的存在。 开发人员只需要连接MyCat即可，而具体底层用到几台数据库，每一台数据库服务器里面存储了什么数据，都无需关心。 具体的分库分表的策略，只需要在MyCat中配置即可。

优势：

• 性能可靠稳定
• 强大的技术团队
• 体系完善
• 社区活跃

下载

下载地址

安装

Mycat是采用java语言开发的开源的数据库中间件，支持Windows和Linux运行环境，。我们需要在准备好的服务器中安装如下软件。

• MySQL
• JDK
• Mycat

具体的安装步骤： 参考官网提供文档，不再赘述。

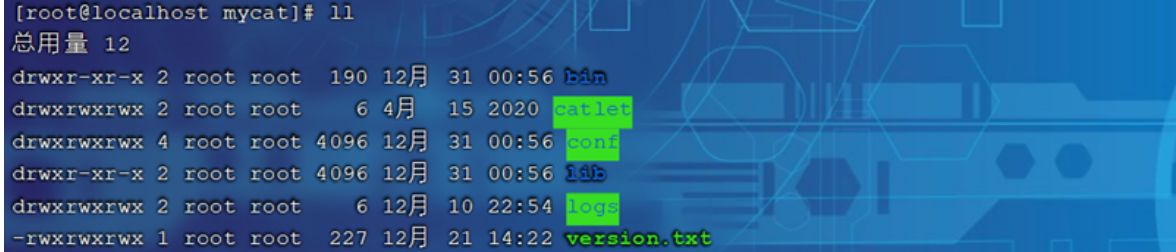

目录介绍

bin : 存放可执行文件，用于启动停止mycat

conf：存放mycat的配置文件

lib：存放mycat的项目依赖包（jar）

logs：存放mycat的日志文件

概念介绍

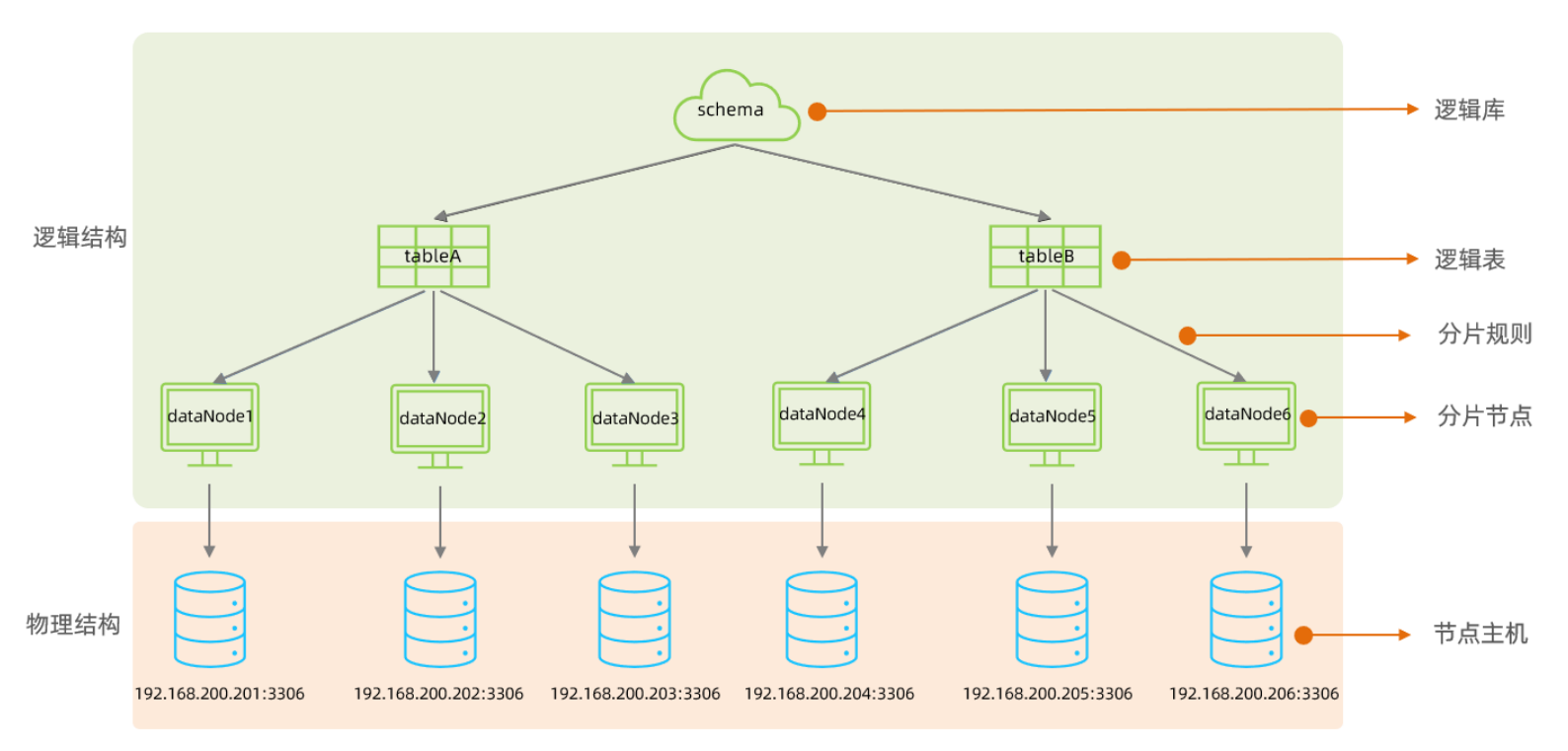

在MyCat的整体结构中，分为两个部分：上面的逻辑结构、下面的物理结构。

在MyCat的逻辑结构主要负责逻辑库、逻辑表、分片规则、分片节点等逻辑结构的处理，而具体的数据存储还是在物理结构，也就是数据库服务器中存储的。

MyCat入门

需求

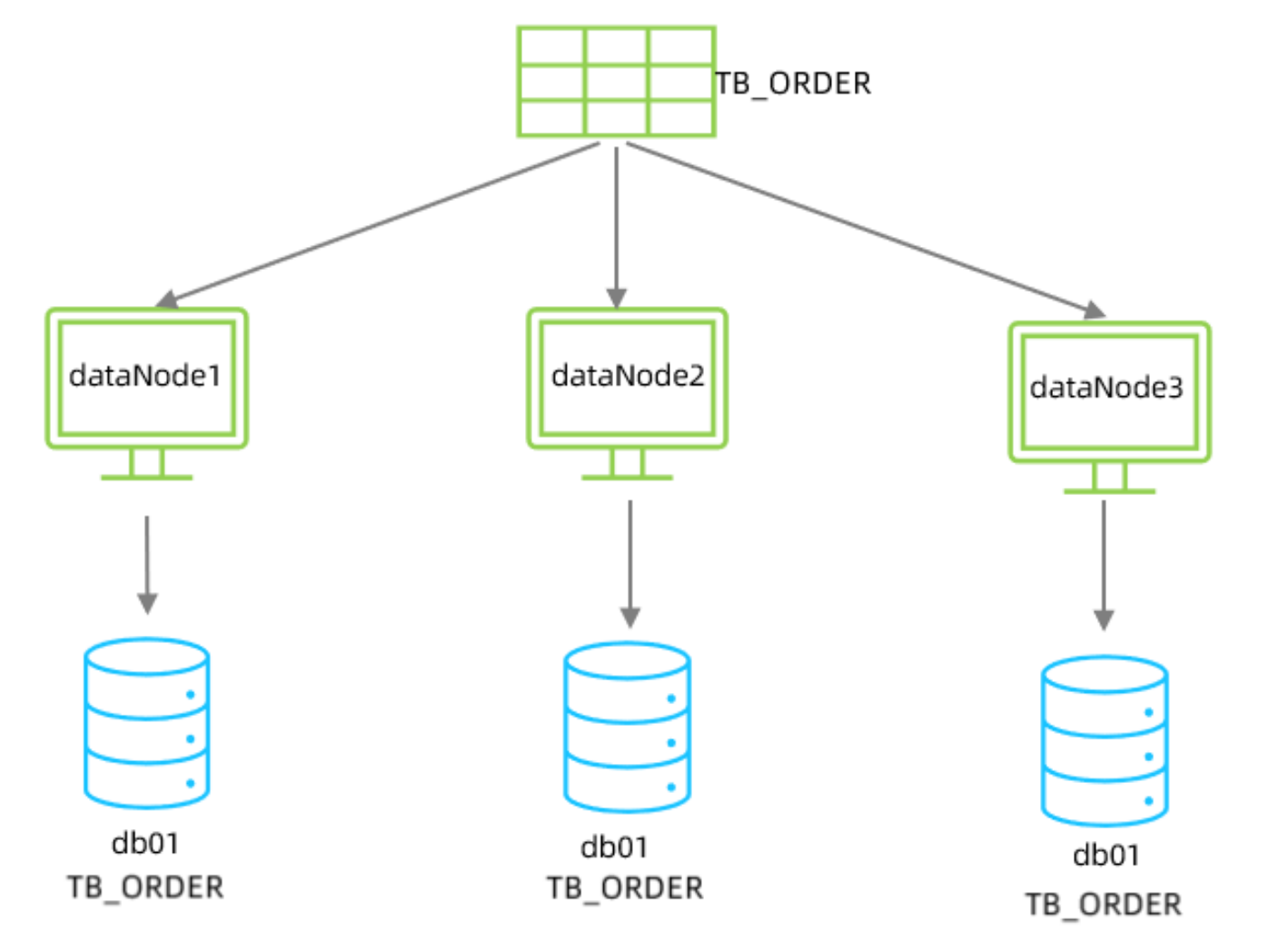

由于 tb_order 表中数据量很大，磁盘IO及容量都到达了瓶颈，现在需要对 tb_order 表进行数据分片，分为三个数据节点，每一个节点主机位于不同的服务器上, 具体的结构，参考下图：

环境准备

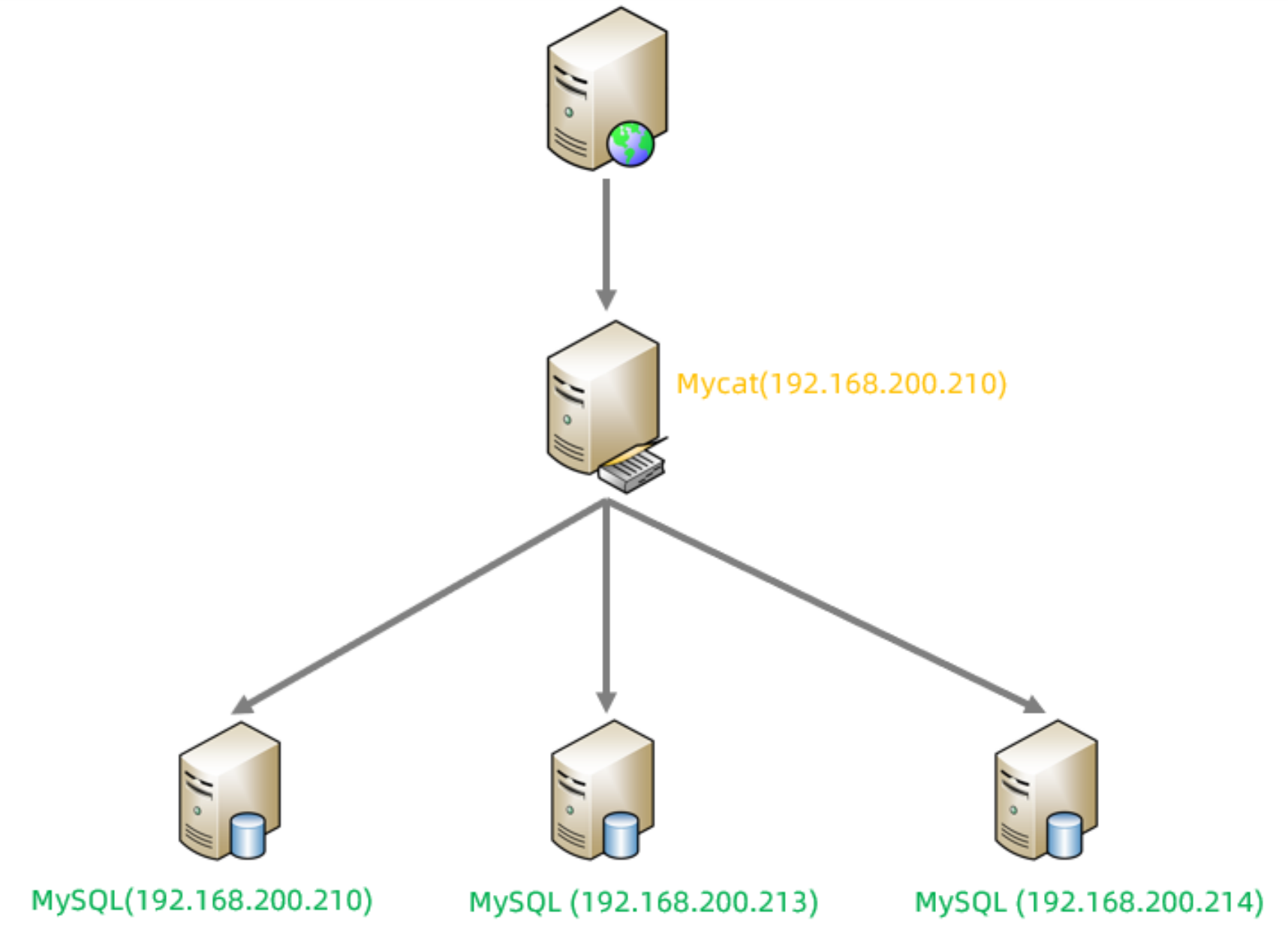

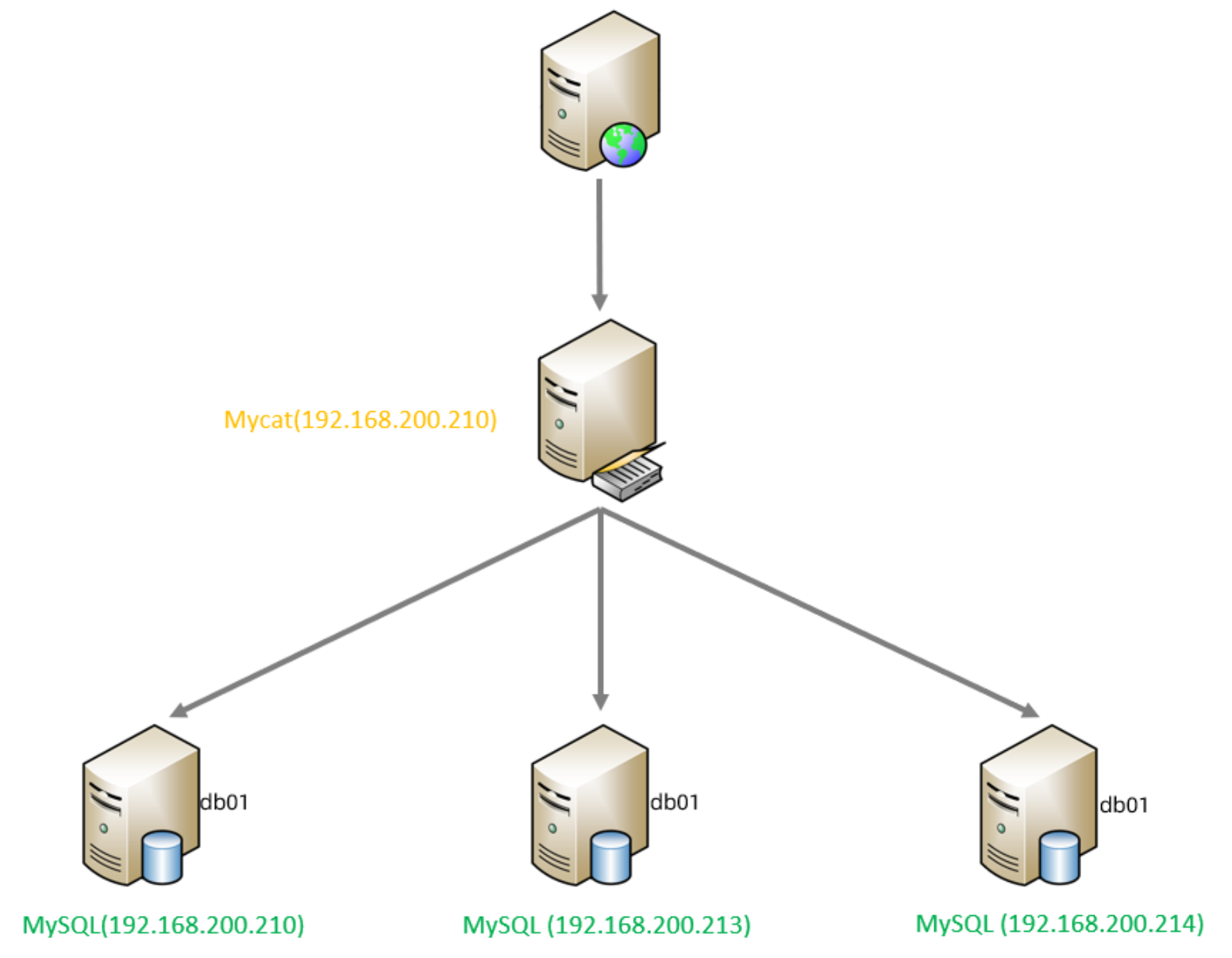

准备3台服务器：

192.168.200.210：MyCat中间件服务器，同时也是第一个分片服务器。

192.168.200.213：第二个分片服务器。

192.168.200.214：第三个分片服务器。

并且在上述3台数据库中创建数据库 db01 。

配置

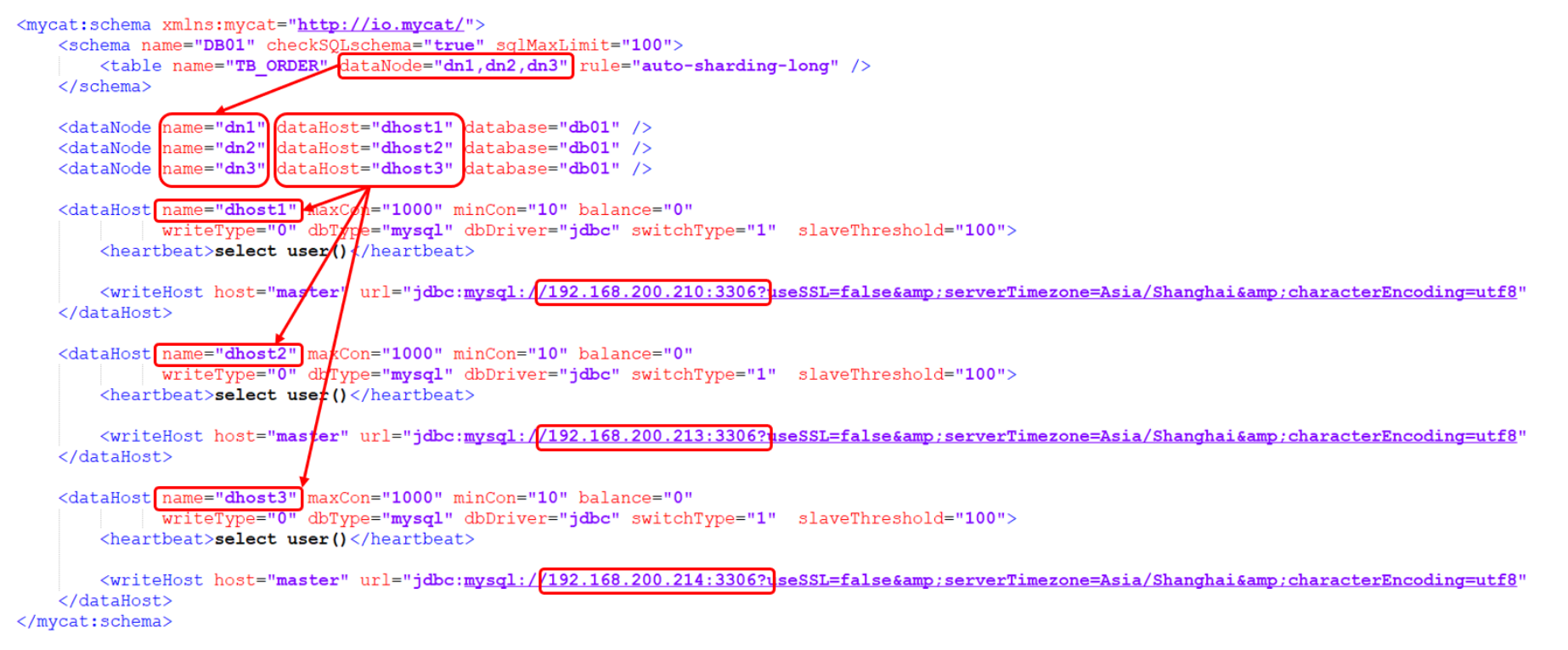

1). schema.xml

在schema.xml中配置逻辑库、逻辑表、数据节点、节点主机等相关信息。具体的配置如下：

<?xml version="1.0"?>

<!DOCTYPE mycat:schema SYSTEM "schema.dtd">

<mycat:schema xmlns:mycat="http://io.mycat/">

<schema name="DB01" checkSQLschema="true" sqlMaxLimit="100">

<table name="TB_ORDER" dataNode="dn1,dn2,dn3" rule="auto-sharding-long"

/>

</schema>

<dataNode name="dn1" dataHost="dhost1" database="db01" />

<dataNode name="dn2" dataHost="dhost2" database="db01" />

<dataNode name="dn3" dataHost="dhost3" database="db01" />

<dataHost name="dhost1" maxCon="1000" minCon="10" balance="0"

writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"

slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master" url="jdbc:mysql://192.168.200.210:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</dataHost>

<dataHost name="dhost2" maxCon="1000" minCon="10" balance="0"

writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"

slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master" url="jdbc:mysql://192.168.200.213:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</dataHost>

<dataHost name="dhost3" maxCon="1000" minCon="10" balance="0"

writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"

slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master" url="jdbc:mysql://192.168.200.214:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</dataHost>

</mycat:schema>

2). server.xml

需要在server.xml中配置用户名、密码，以及用户的访问权限信息，具体的配置如下：

<user name="root" defaultAccount="true">

<property name="password">123456</property>

<property name="schemas">DB01</property>

<!-- 表级 DML 权限设置 -->

<!--

<privileges check="true">

<schema name="DB01" dml="0110" >

<table name="TB_ORDER" dml="1110"></table>

</schema>

</privileges>

-->

</user>

<user name="user">

<property name="password">123456</property>

<property name="schemas">DB01</property>

<property name="readOnly">true</property>

</user>

上述的配置表示，定义了两个用户 root 和 user ，这两个用户都可以访问 DB01 这个逻辑库，访问密码都是123456，但是root用户访问DB01逻辑库，既可以读，又可以写，但是 user用户访问DB01逻辑库是只读的。

测试

配置完毕后，先启动涉及到的3台分片服务器，然后启动MyCat服务器。切换到Mycat的安装目录，执行如下指令，启动Mycat：

#启动
bin/mycat start

#停止
bin/mycat stop

Mycat启动之后，占用端口号 8066。

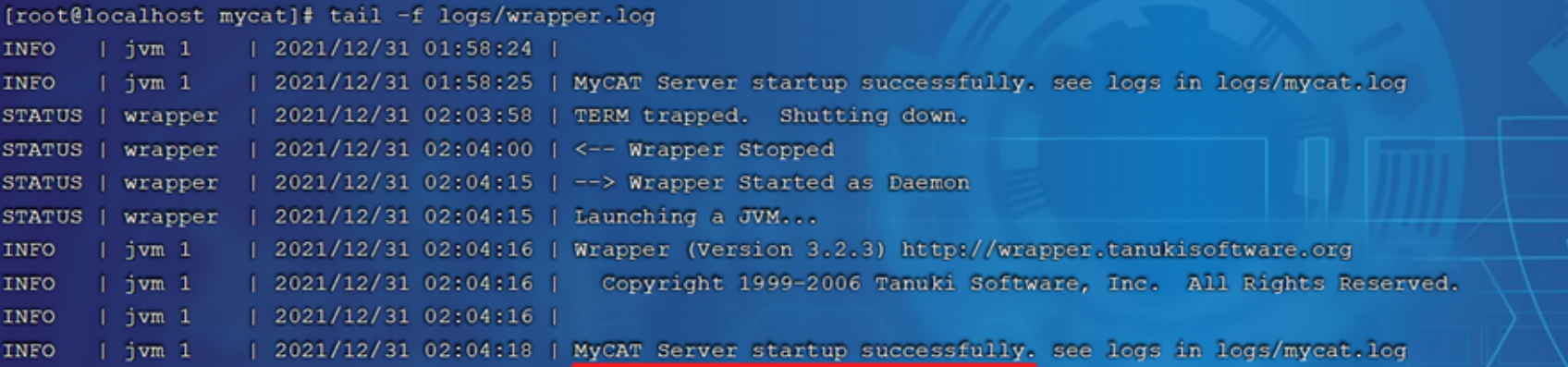

启动完毕之后，可以查看logs目录下的启动日志，查看Mycat是否启动完成。

1). 连接MyCat

通过如下指令，就可以连接并登陆MyCat。

mysql -h 192.168.200.210 -P 8066 -uroot -p123456

是通过MySQL的指令来连接的MyCat，因为MyCat在底层实际上是模拟了MySQL的协议。

2). 数据测试

然后就可以在MyCat中来创建表，并往表结构中插入数据，查看数据在MySQL中的分布情况。

CREATE TABLE TB_ORDER (
	id BIGINT(20) NOT NULL,
	title VARCHAR(100) NOT NULL ,
	PRIMARY KEY (id)
) ENGINE=INNODB DEFAULT CHARSET=utf8 ;


INSERT INTO TB_ORDER(id,title) VALUES(1,'goods1');

INSERT INTO TB_ORDER(id,title) VALUES(2,'goods2');

INSERT INTO TB_ORDER(id,title) VALUES(3,'goods3');

INSERT INTO TB_ORDER(id,title) VALUES(1,'goods1');

INSERT INTO TB_ORDER(id,title) VALUES(2,'goods2');

INSERT INTO TB_ORDER(id,title) VALUES(3,'goods3');

INSERT INTO TB_ORDER(id,title) VALUES(5000000,'goods5000000');

INSERT INTO TB_ORDER(id,title) VALUES(10000000,'goods10000000');

INSERT INTO TB_ORDER(id,title) VALUES(10000001,'goods10000001');

INSERT INTO TB_ORDER(id,title) VALUES(15000000,'goods15000000');

INSERT INTO TB_ORDER(id,title) VALUES(15000001,'goods15000001');

经过测试，我们发现，在往 TB_ORDER 表中插入数据时：

• 如果id的值在1-500w之间，数据将会存储在第一个分片数据库中。
• 如果id的值在500w-1000w之间，数据将会存储在第二个分片数据库中。
• 如果id的值在1000w-1500w之间，数据将会存储在第三个分片数据库中。
• 如果id的值超出1500w，在插入数据时，将会报错。

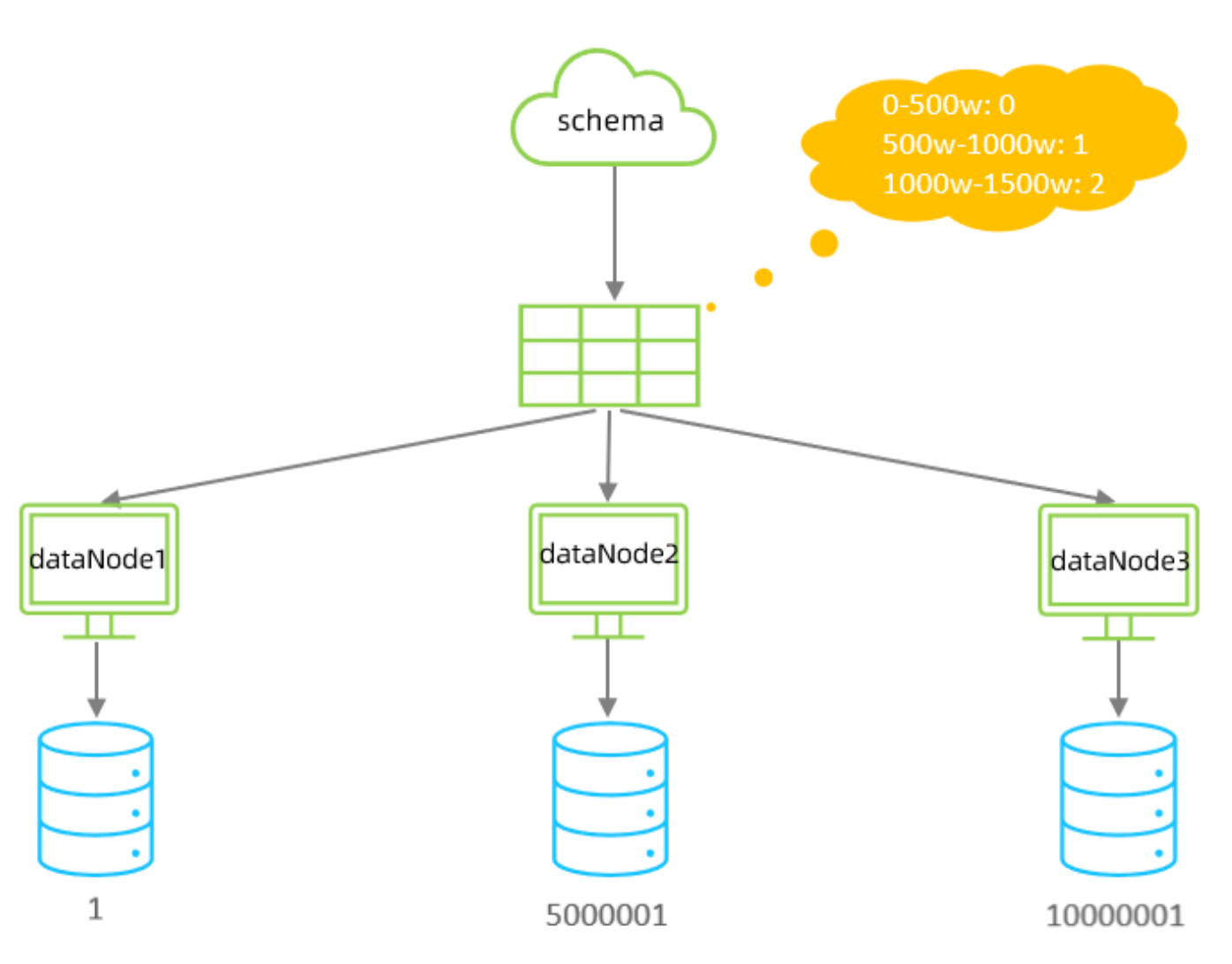

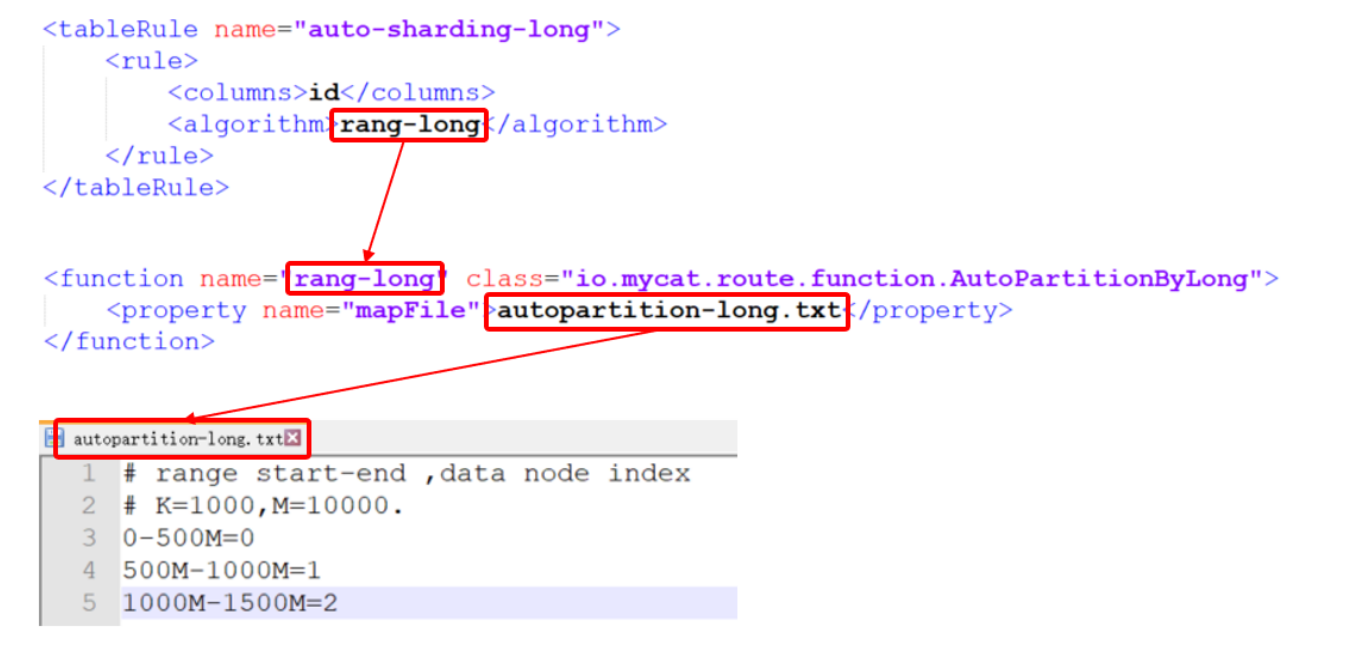

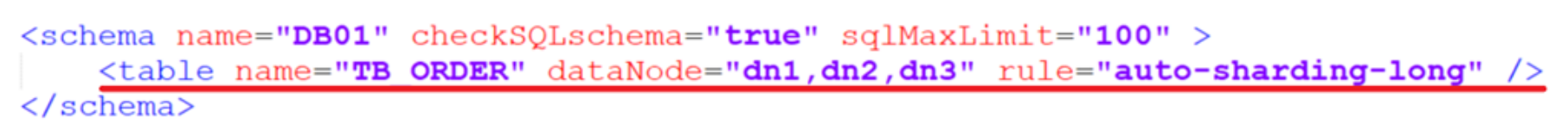

为什么会出现这种现象，数据到底落在哪一个分片服务器到底是如何决定的呢？ 这是由逻辑表配置时的一个参数 rule 决定的，而这个参数配置的就是分片规则，后面会有介绍。

MyCat配置

schema.xml

schema.xml 作为MyCat中最重要的配置文件之一 , 涵盖了MyCat的逻辑库 、 逻辑表 、 分片规则、分片节点及数据源的配置。

主要包含以下三组标签：

• schema标签

• datanode标签

• datahost标签

schema标签

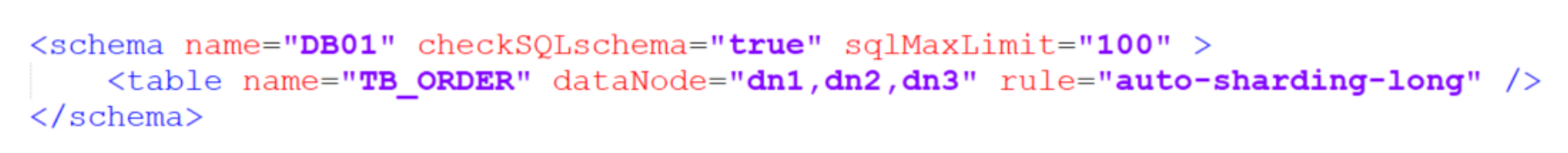

1). schema 定义逻辑库

schema 标签用于定义 MyCat实例中的逻辑库 , 一个MyCat实例中, 可以有多个逻辑库 , 可以通过 schema 标签来划分不同的逻辑库。MyCat中的逻辑库的概念，等同于MySQL中的database概念, 需要操作某个逻辑库下的表时, 也需要切换逻辑库(use xxx)。

核心属性：

• name：指定自定义的逻辑库库名
• checkSQLschema：在SQL语句操作时指定了数据库名称，执行时是否自动去除；true：自动去除，false：不自动去除
• sqlMaxLimit：如果未指定limit进行查询，列表查询模式查询多少条记录

2). schema 中的table定义逻辑表

table 标签定义了MyCat中逻辑库schema下的逻辑表 , 所有需要拆分的表都需要在table标签中定义 。

核心属性：

• name：定义逻辑表表名，在该逻辑库下唯一
• dataNode：定义逻辑表所属的dataNode，该属性需要与dataNode标签中name对应；多个dataNode逗号分隔
• rule：分片规则的名字，分片规则名字是在rule.xml中定义的
• primaryKey：逻辑表对应真实表的主键
• type：逻辑表的类型，目前逻辑表只有全局表和普通表，如果未配置，就是普通表；全局表，配置为 global

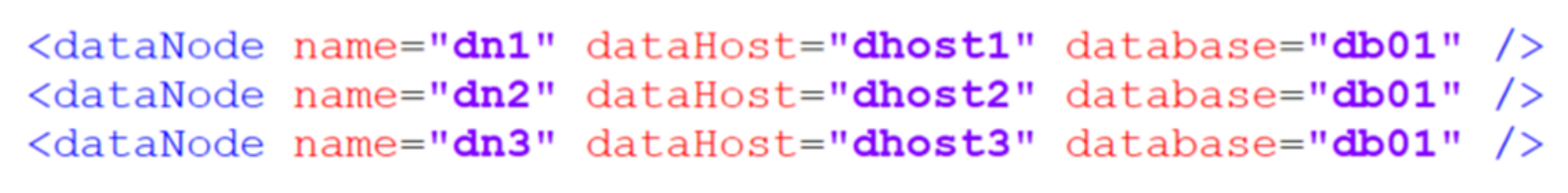

datanode标签

核心属性：

• name：定义数据节点名称
• dataHost：数据库实例主机名称，引用自 dataHost 标签中name属性
• database：定义分片所属数据库

datahost标签

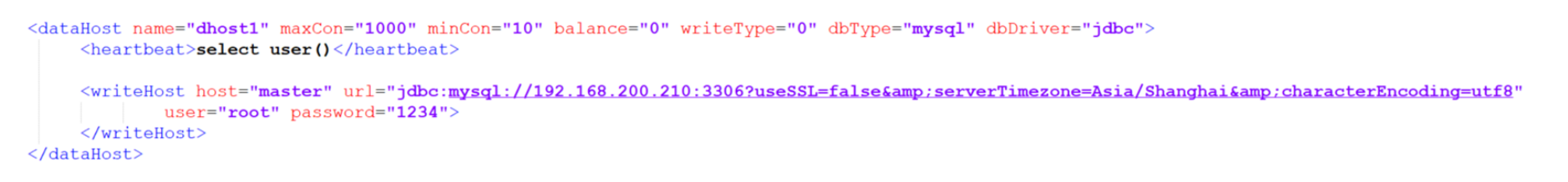

该标签在MyCat逻辑库中作为底层标签存在, 直接定义了具体的数据库实例、读写分离、心跳语句。

核心属性：

• name：唯一标识，供上层标签使用
• maxCon/minCon：最大连接数/最小连接数

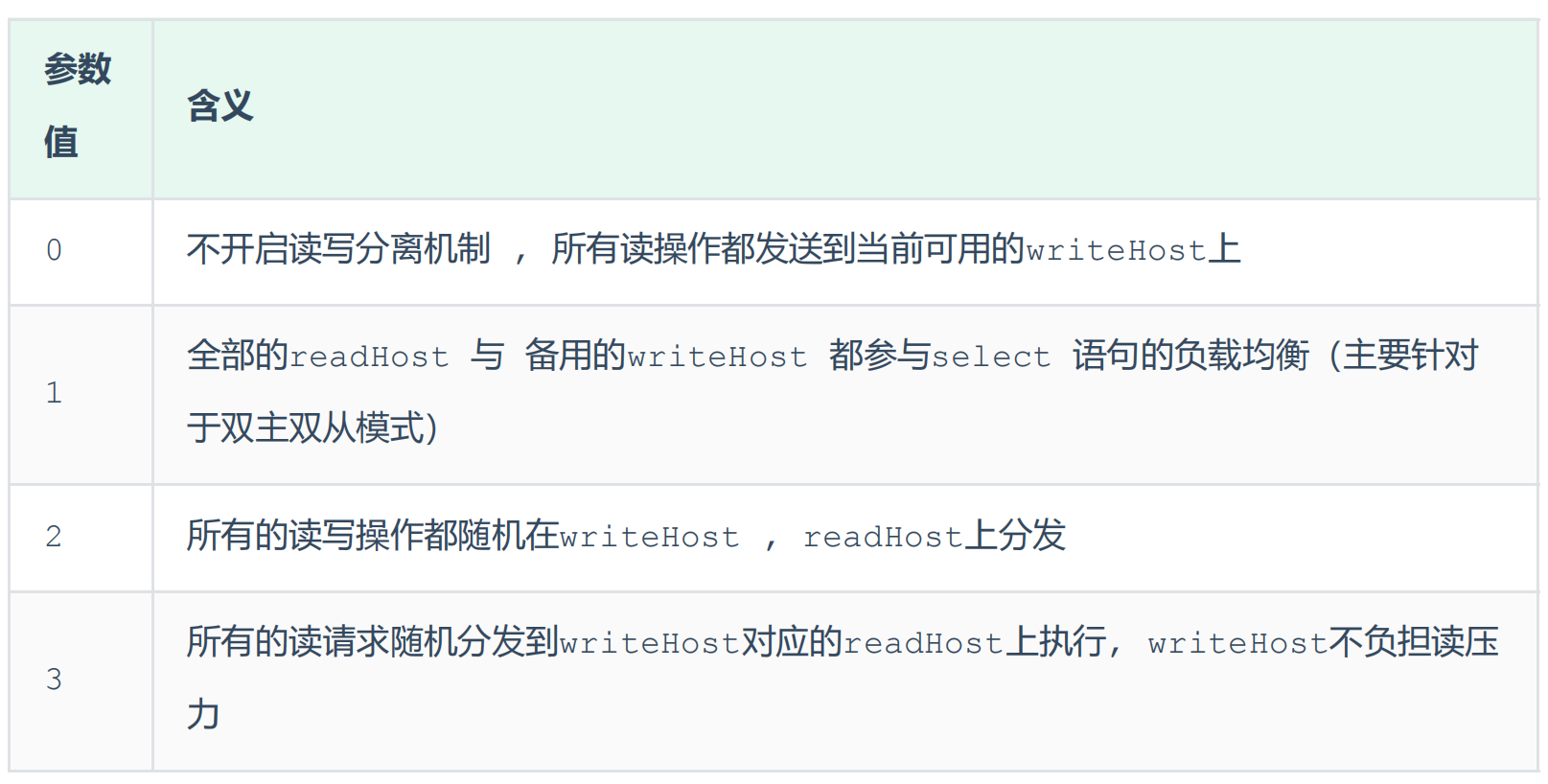

• balance：负载均衡策略，取值 0,1,2,3
• writeType：写操作分发方式（0：写操作转发到第一个writeHost，第一个挂了，切换到第二个；1：写操作随机分发到配置的writeHost）
• dbDriver：数据库驱动，支持 native、jdbc

rule.xml

rule.xml中定义所有拆分表的规则, 在使用过程中可以灵活的使用分片算法, 或者对同一个分片算法使用不同的参数, 它让分片过程可配置化。主要包含两类标签：tableRule、Function。

server.xml

server.xml配置文件包含了MyCat的系统配置信息，主要有两个重要的标签：system、user。

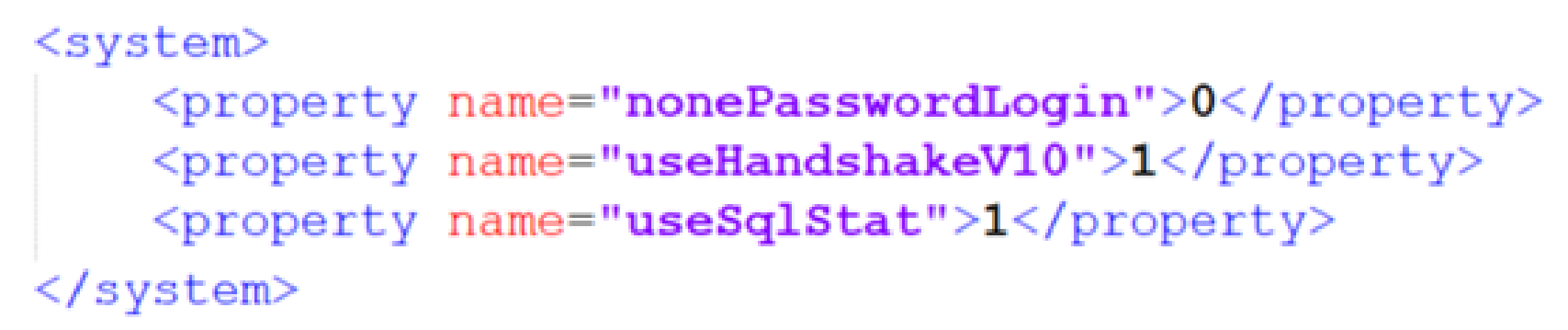

1). system标签

主要配置MyCat中的系统配置信息，对应的系统配置项及其含义，如下：

属性	取值	含义
charse	utf8	设置Mycat字符集，字符集需要与MySQL一致
nonePasswordLogin	0,1	0为需要密码登陆、1为不需要，默认0，设置1则需要指定默认账户
useHandshakeV10	0,1	使用该选项主要目的是为了能够兼容高版本的jdbc驱动，是否采用HandshakeV10Packet来与client通信，1是，0否
useSqlStat	0,1	开启之后, MyCat会自动统计SQL语句的执行情况 ; mysql -h 127.0.0.1 -P 9066-u root -p 查看MyCat执行的SQL, 执行效率比较低的SQL , SQL的整体执行情况、读写比例等 ; show @@sql ; show@@sql.slow ; show @@sql.sum ;
useGlobleTableCheck	0,1	是否开启全局表的一致性检测。1为开启，0为关闭
sqlExecuteTimeout	1000	SQL语句执行的超时时间，单位s
sequnceHandlerType	0,1,2	用来指定Mycat全局序列类型，0为本地文件，1为数据库方式，2为时间戳方式，默认使用本地文件，文件方式主要用于测试
sequnceHandlerPattern	正则表达式	必须带有MYCATSEQ或者mycatseq进入序列匹配流程，注意MYCATSEQ_用空格的情况
subqueryRelationshipCheck	true,false	子查询中存在关联查询的情况下，检查关联字段中是否有分片字段，默认false
useCompression	0,1	开启mysql压缩协议，0关闭，1开启
fakeMySQLVersion	5.5,5.6	设置模拟的MySQL版本
defaultSqlParser		由于MyCat的最初版本使用了FoundationDB的SQL解析器，在MyCat1.3后增加了Druid解析器，所以要设置defaultSqlParser属性来指定默认的解析器，默认是druidparser，mycat1.4之后fdbparser已经废除了
processors	1,2...	指定系统可用的线程数量，默认值为cpu核心数。processors会影响processorBufferPool，processorBufferLocalPercent，processorExecutor属性，在性能调优时，可以适当修改processors值
processorBufferChunk		指定每次分配Socket Direct Buffer默认值为4096字节，也会影响BufferPool长度，如果一次性获取字节过多而导致buffer不够用，则会出现警告，可以调大该值
processorExecutor		指定NIOProcessor上共享businessExecutor固定线程池的大小；MyCat把异步任务交给businessExecutor线程池中，在新版本的MyCat中这个连接池使用频次不高，可以适当把该值调小
packetHeaderSize		指定MySQL协议中的报文头长度，默认4个字节
maxPacketSize		指定MySQL协议可携带的数据最大大小，默认值为16M
idleTimeout	30	指定连接的空闲时间的超时长度；如果超时，将关闭资源并回收，默认30分钟
txIsolation	1,2,3,4	初始化前端连接的事务隔离级别，默认为Repeated_read,对应数字为3;read_uncommited=1,read_committed=2,repeated_read=3,seriallzable=4
sqlExecuteTimeout	300	执行sql的超时时间，如果sql语句执行超时，将关闭连接；默认30秒
serverPort	8066	定义mycat的使用端口，默认8066
managerPort	9066	定义mycat的管理端口，默认9066

2). user标签

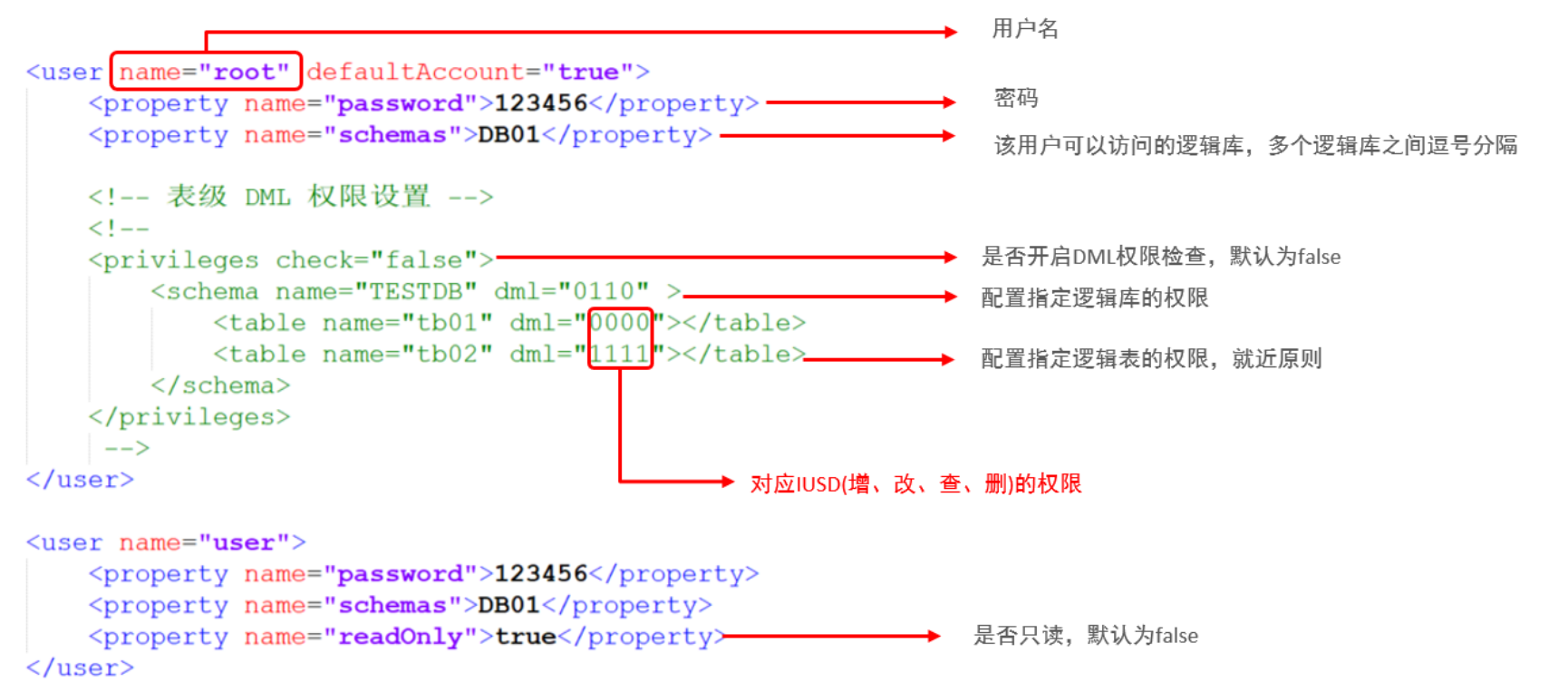

配置MyCat中的用户、访问密码，以及用户针对于逻辑库、逻辑表的权限信息，具体的权限描述方式及配置说明如下：

在测试权限操作时，我们只需要将 privileges 标签的注释放开。 在 privileges 下的schema标签中配置的dml属性配置的是逻辑库的权限。 在privileges的schema下的table标签的dml属性中配置逻辑表的权限。

MyCat分片

垂直拆分

场景

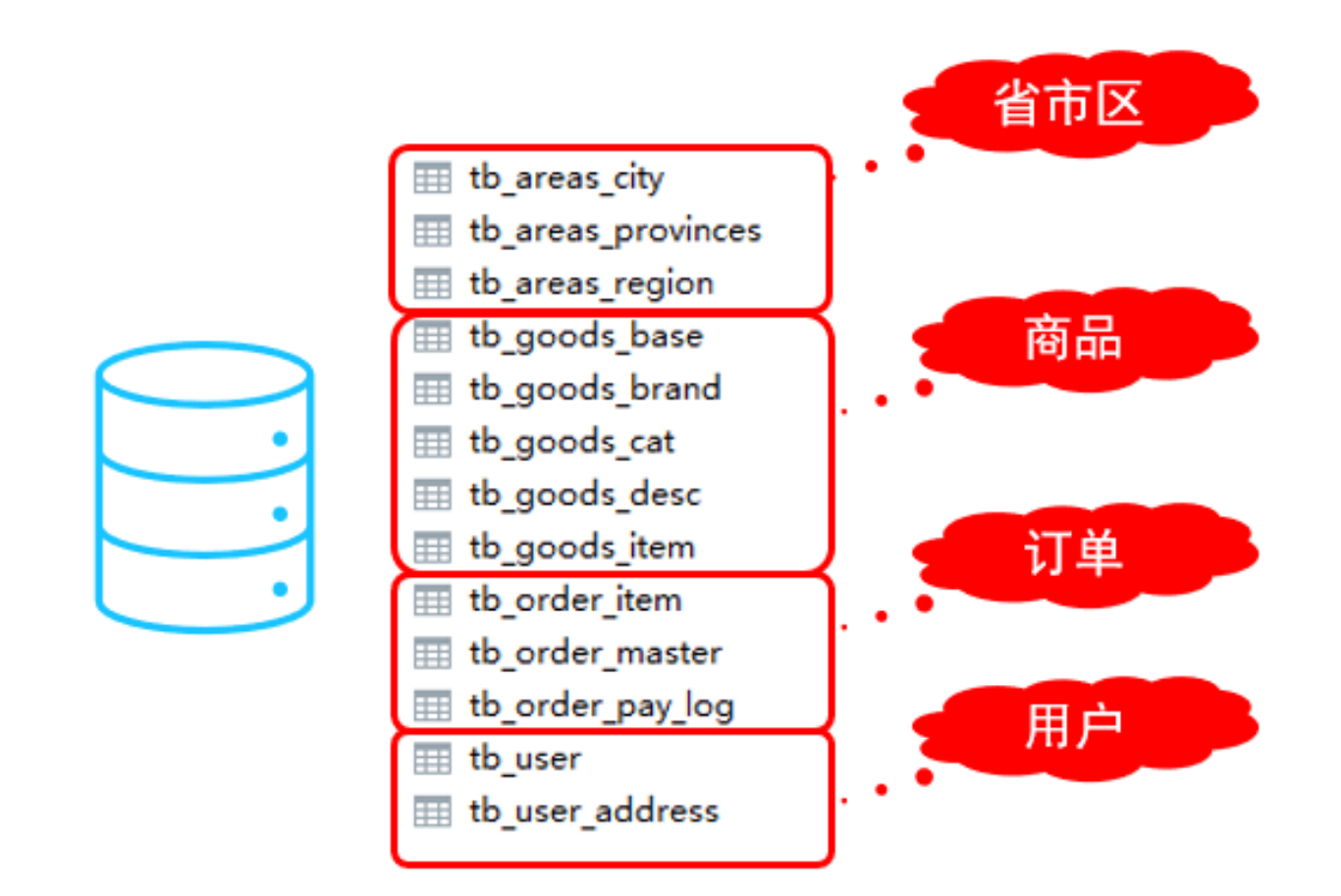

在业务系统中, 涉及以下表结构 ,但是由于用户与订单每天都会产生大量的数据, 单台服务器的数据存储及处理能力是有限的, 可以对数据库表进行拆分, 原有的数据库表如下。

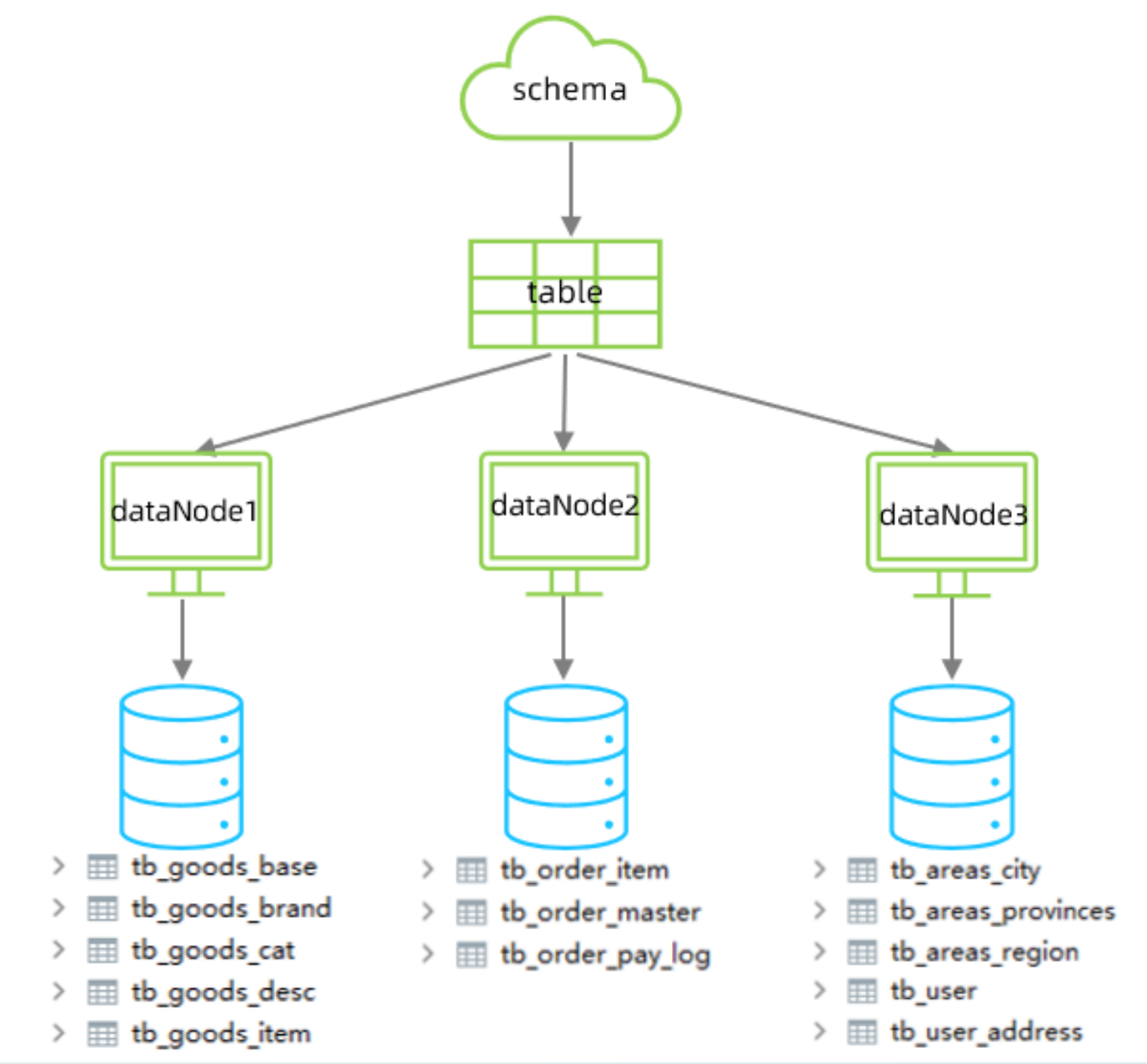

现在考虑将其进行垂直分库操作，将商品相关的表拆分到一个数据库服务器，订单表拆分的一个数据库服务器，用户及省市区表拆分到一个服务器。最终结构如下：

准备

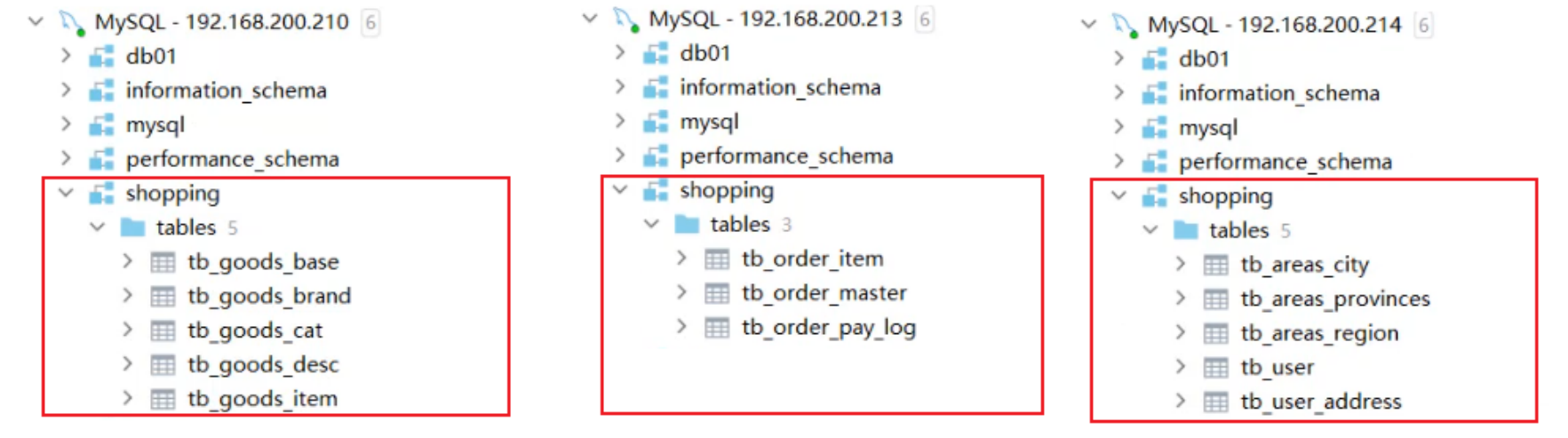

准备三台服务器，IP地址如图所示：

并且在192.168.200.210，192.168.200.213, 192.168.200.214上面创建数据库shopping。

配置

1). schema.xml

<schema name="SHOPPING" checkSQLschema="true" sqlMaxLimit="100">

<table name="tb_goods_base" dataNode="dn1" primaryKey="id" />

<table name="tb_goods_brand" dataNode="dn1" primaryKey="id" />

<table name="tb_goods_cat" dataNode="dn1" primaryKey="id" />

<table name="tb_goods_desc" dataNode="dn1" primaryKey="goods_id" />

<table name="tb_goods_item" dataNode="dn1" primaryKey="id" />

<table name="tb_order_item" dataNode="dn2" primaryKey="id" />

<table name="tb_order_master" dataNode="dn2" primaryKey="order_id" />

<table name="tb_order_pay_log" dataNode="dn2" primaryKey="out_trade_no" />

<table name="tb_user" dataNode="dn3" primaryKey="id" />

<table name="tb_user_address" dataNode="dn3" primaryKey="id" />

<table name="tb_areas_provinces" dataNode="dn3" primaryKey="id"/>

<table name="tb_areas_city" dataNode="dn3" primaryKey="id"/>

<table name="tb_areas_region" dataNode="dn3" primaryKey="id"/>

</schema>

<dataNode name="dn1" dataHost="dhost1" database="shopping" />

<dataNode name="dn2" dataHost="dhost2" database="shopping" />

<dataNode name="dn3" dataHost="dhost3" database="shopping" />

<dataHost name="dhost1" maxCon="1000" minCon="10" balance="0"

writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"

slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master" url="jdbc:mysql://192.168.200.210:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</dataHost>

<dataHost name="dhost2" maxCon="1000" minCon="10" balance="0"

writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"

slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master" url="jdbc:mysql://192.168.200.213:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</dataHost>

<dataHost name="dhost3" maxCon="1000" minCon="10" balance="0"

writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"

slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master" url="jdbc:mysql://192.168.200.214:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</dataHost>

2). server.xml

<user name="root" defaultAccount="true">

<property name="password">123456</property>

<property name="schemas">SHOPPING</property>

<!-- 表级 DML 权限设置 -->

<!--

<privileges check="true">

<schema name="DB01" dml="0110" >

<table name="TB_ORDER" dml="1110"></table>

</schema>

</privileges>

-->

</user>

<user name="user">

<property name="password">123456</property>

<property name="schemas">SHOPPING</property>

<property name="readOnly">true</property>

</user>

测试

1). 上传测试SQL脚本到服务器的/root目录

2). 执行指令导入测试数据

重新启动MyCat后，在mycat的命令行中，通过source指令导入表结构，以及对应的数据，查看数据分布情况。

source /root/shopping-table.sql

source /root/shopping-insert.sql

将表结构及对应的测试数据导入之后，可以检查一下各个数据库服务器中的表结构分布情况。 检查是否和我们准备工作中规划的服务器一致。

3). 查询用户的收件人及收件人地址信息(包含省、市、区)。

在MyCat的命令行中，当我们执行以下多表联查的SQL语句时，可以正常查询出数据。

select ua.user_id, ua.contact, p.province, c.city, r.area , ua.address from

tb_user_address ua ,tb_areas_city c , tb_areas_provinces p ,tb_areas_region r

where ua.province_id = p.provinceid and ua.city_id = c.cityid and ua.town_id =

r.areaid ;

4). 查询每一笔订单及订单的收件地址信息(包含省、市、区)。

实现该需求对应的SQL语句如下：

SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o

, tb_areas_provinces p , tb_areas_city c , tb_areas_region r WHERE

o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND

o.receiver_region = r.areaid ;

但是现在存在一个问题，订单相关的表结构是在 192.168.200.213 数据库服务器中，而省市区的数据库表是在 192.168.200.214 数据库服务器中。那么在MyCat中执行是否可以成功呢？

经过测试，我们看到，SQL语句执行报错。原因就是因为MyCat在执行该SQL语句时，需要往具体的数据库服务器中路由，而当前没有一个数据库服务器完全包含了订单以及省市区的表结构，造成SQL语句失败，报错。

对于上述的这种现象，我们如何来解决呢？ 下面我们介绍的全局表，就可以轻松解决这个问题。

全局表

对于省、市、区/县表tb_areas_provinces , tb_areas_city , tb_areas_region，是属于数据字典表，在多个业务模块中都可能会遇到，可以将其设置为全局表，利于业务操作。修改schema.xml中的逻辑表的配置，修改 tb_areas_provinces、tb_areas_city、tb_areas_region 三个逻辑表，增加 type 属性，配置为global，就代表该表是全局表，就会在所涉及到的dataNode中创建给表。对于当前配置来说，也就意味着所有的节点中都有该表了。

<table name="tb_areas_provinces" dataNode="dn1,dn2,dn3" primaryKey="id"

type="global"/>

<table name="tb_areas_city" dataNode="dn1,dn2,dn3" primaryKey="id"

type="global"/>

<table name="tb_areas_region" dataNode="dn1,dn2,dn3" primaryKey="id"

type="global"/>

配置完毕后，重新启动MyCat。

1). 删除原来每一个数据库服务器中的所有表结构

2). 通过source指令，导入表及数据

source /root/shopping-table.sql

source /root/shopping-insert.sql

3). 检查每一个数据库服务器中的表及数据分布，看到三个节点中都有这三张全局表

4). 然后再次执行上面的多表联查的SQL语句。是可以正常执行成功的。

5). 当在MyCat中更新全局表的时候，我们可以看到，所有分片节点中的数据都发生了变化，每个节点的全局表数据时刻保持一致。

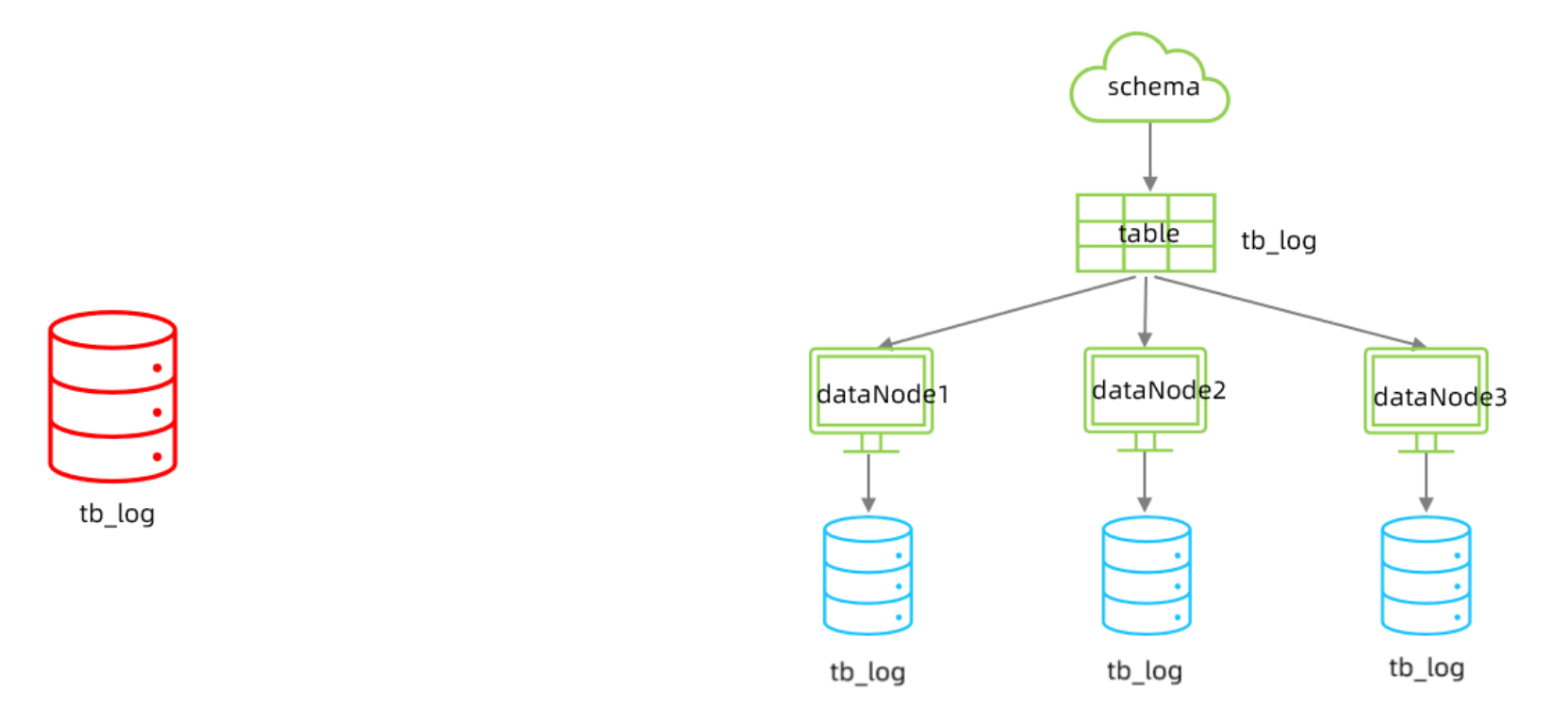

水平拆分

场景

在业务系统中, 有一张表(日志表), 业务系统每天都会产生大量的日志数据 , 单台服务器的数据存储及处理能力是有限的, 可以对数据库表进行拆分。

准备

准备三台服务器，具体的结构如下：

并且，在三台数据库服务器中分表创建一个数据库itcast。

配置

1). schema.xml

<schema name="ITCAST" checkSQLschema="true" sqlMaxLimit="100">

<table name="tb_log" dataNode="dn4,dn5,dn6" primaryKey="id" rule="mod-long" />

</schema>

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

tb_log表最终落在3个节点中，分别是 dn4、dn5、dn6 ，而具体的数据分别存储在 dhost1、dhost2、dhost3的itcast数据库中。

2). server.xml

配置root用户既可以访问 SHOPPING 逻辑库，又可以访问ITCAST逻辑库。

<user name="root" defaultAccount="true">

<property name="password">123456</property>

<property name="schemas">SHOPPING,ITCAST</property>

<!-- 表级 DML 权限设置 -->

<!--

<privileges check="true">

<schema name="DB01" dml="0110" >

<table name="TB_ORDER" dml="1110"></table>

</schema>

</privileges>

-->

</user>

测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

CREATE TABLE tb_log (

id bigint(20) NOT NULL COMMENT 'ID',

model_name varchar(200) DEFAULT NULL COMMENT '模块名',

model_value varchar(200) DEFAULT NULL COMMENT '模块值',

return_value varchar(200) DEFAULT NULL COMMENT '返回值',

return_class varchar(200) DEFAULT NULL COMMENT '返回值类型',

operate_user varchar(20) DEFAULT NULL COMMENT '操作用户',

operate_time varchar(20) DEFAULT NULL COMMENT '操作时间',

param_and_value varchar(500) DEFAULT NULL COMMENT '请求参数名及参数值',

operate_class varchar(200) DEFAULT NULL COMMENT '操作类',

operate_method varchar(200) DEFAULT NULL COMMENT '操作方法',

cost_time bigint(20) DEFAULT NULL COMMENT '执行方法耗时, 单位 ms',

source int(1) DEFAULT NULL COMMENT '来源 : 1 PC , 2 Android , 3 IOS',

PRIMARY KEY (id)

) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,

operate_user, operate_time, param_and_value, operate_class, operate_method,

cost_time，source)

VALUES('1','user','insert','success','java.lang.String','10001','2022-01-06

18:12:28','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.contro

ller.UserController','insert','10',1);

INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,

operate_user, operate_time, param_and_value, operate_class, operate_method,

cost_time，source)

VALUES('2','user','insert','success','java.lang.String','10001','2022-01-06

18:12:27','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.contro

ller.UserController','insert','23',1);

INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,

operate_user, operate_time, param_and_value, operate_class, operate_method,

cost_time，source)

VALUES('3','user','update','success','java.lang.String','10001','2022-01-06

18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.contro

ller.UserController','update','34',1);

INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,

operate_user, operate_time, param_and_value, operate_class, operate_method,

cost_time，source)

VALUES('4','user','update','success','java.lang.String','10001','2022-01-06

18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.contro

ller.UserController','update','13',2);

INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,

operate_user, operate_time, param_and_value, operate_class, operate_method,

cost_time，source)

VALUES('5','user','insert','success','java.lang.String','10001','2022-01-06

18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.co

ntroller.UserController','insert','29',3);

INSERT INTO tb_log (id, model_name, model_value, return_value, return_class,

operate_user, operate_time, param_and_value, operate_class, operate_method,

cost_time，source)

VALUES('6','user','find','success','java.lang.String','10001','2022-01-06

18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.co

ntroller.UserController','find','29',2);

分片规则

范围分片

1). 介绍

根据指定的字段及其配置的范围与数据节点的对应情况， 来决定该数据属于哪一个分片。

2). 配置

schema.xml逻辑表配置：

<table name="TB_ORDER" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" />

schema.xml数据节点配置：

<dataNode name="dn1" dataHost="dhost1" database="db01" />

<dataNode name="dn2" dataHost="dhost2" database="db01" />

<dataNode name="dn3" dataHost="dhost3" database="db01" />

rule.xml分片规则配置：

<tableRule name="auto-sharding-long">

<rule>

<columns>id</columns>

<algorithm>rang-long</algorithm>

</rule>

</tableRule>

<function name="rang-long" class="io.mycat.route.function.AutoPartitionByLong">

<property name="mapFile">autopartition-long.txt</property>

<property name="defaultNode">0</property>

</function>

分片规则配置属性含义：

属性	描述
columns	标识将要分片的表字段
algorithm	指定分片函数与function的对应关系
class	指定该分片算法对应的类
mapFile	对应的外部配置文件
type	默认0；0表示Integer，1表示String
defaultNode	默认节点，如果遇到不识别的枚举值，就让它路由到默认节点，如果没有默认节点，遇到不识别的会报错

在rule.xml中配置分片规则时，关联了一个映射配置文件 autopartition-long.txt，该配置文件的配置如下：

## range start-end ,data node index

## K=1000,M=10000.

0-500M=0

500M-1000M=1

1000M-1500M=2

含义：0-500万之间的值，存储在0号数据节点(数据节点的索引从0开始) ； 500万-1000万之间的数据存储在1号数据节点 ； 1000万-1500万的数据节点存储在2号节点 ；

该分片规则，主要是针对于数字类型的字段适用。 在MyCat的入门程序中，使用的就是该分片规则。

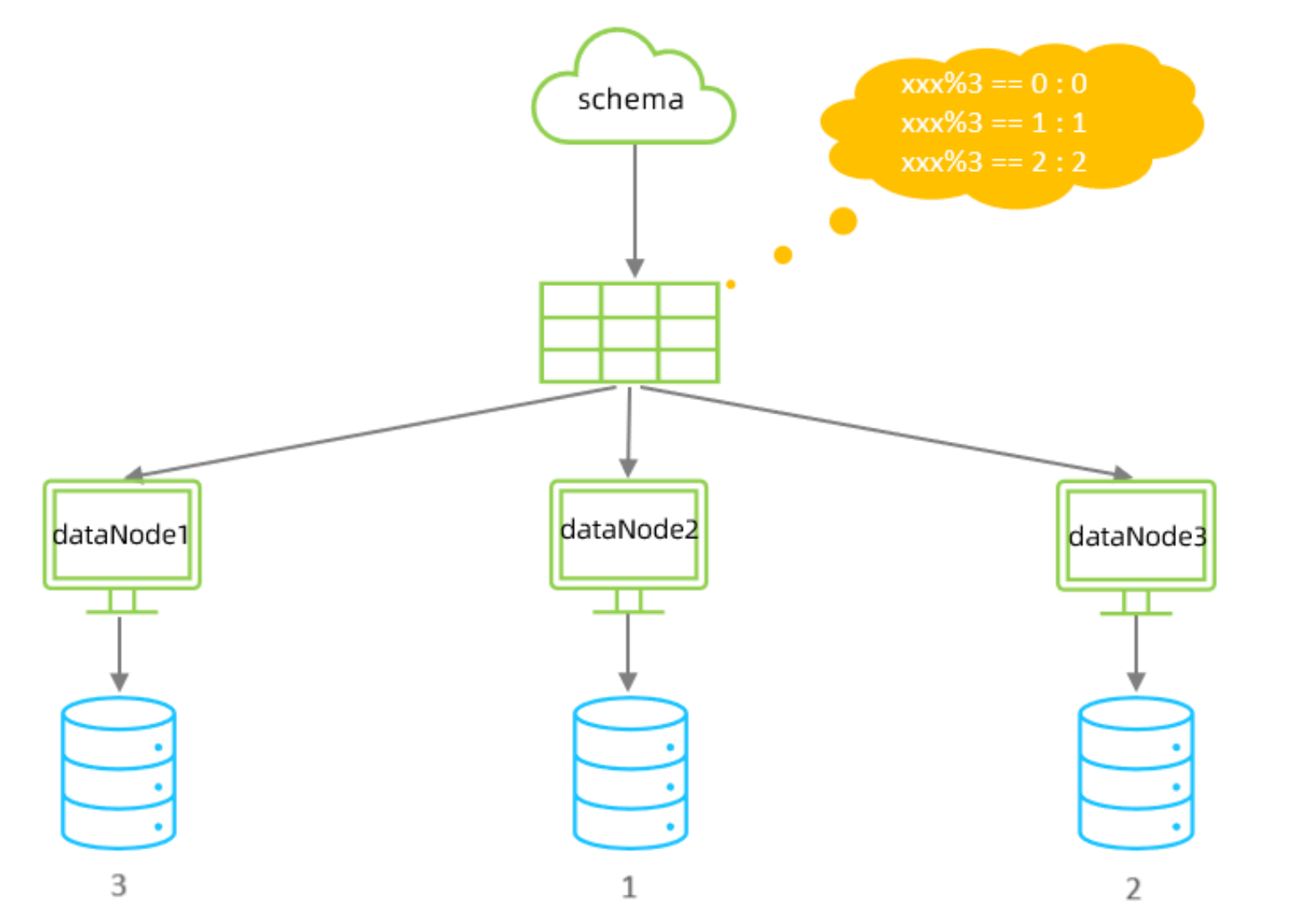

取模分片

1). 介绍

根据指定的字段值与节点数量进行求模运算，根据运算结果， 来决定该数据属于哪一个分片。

2). 配置

schema.xml逻辑表配置：

<table name="tb_log" dataNode="dn4,dn5,dn6" primaryKey="id" rule="mod-long" />

schema.xml数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

rule.xml分片规则配置：

<tableRule name="mod-long">

<rule>

<columns>id</columns>

<algorithm>mod-long</algorithm>

</rule>

</tableRule>

<function name="mod-long" class="io.mycat.route.function.PartitionByMod">

<property name="count">3</property>

</function>

分片规则属性说明如下：

属性	描述
columns	标识将要分片的表字段
algorithm	指定分片函数与function的对应关系
class	指定该分配算法对应的类
count	数据节点的数量

该分片规则，主要是针对于数字类型的字段适用。 在前面水平拆分的演示中，我们选择的就是取模分片。

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

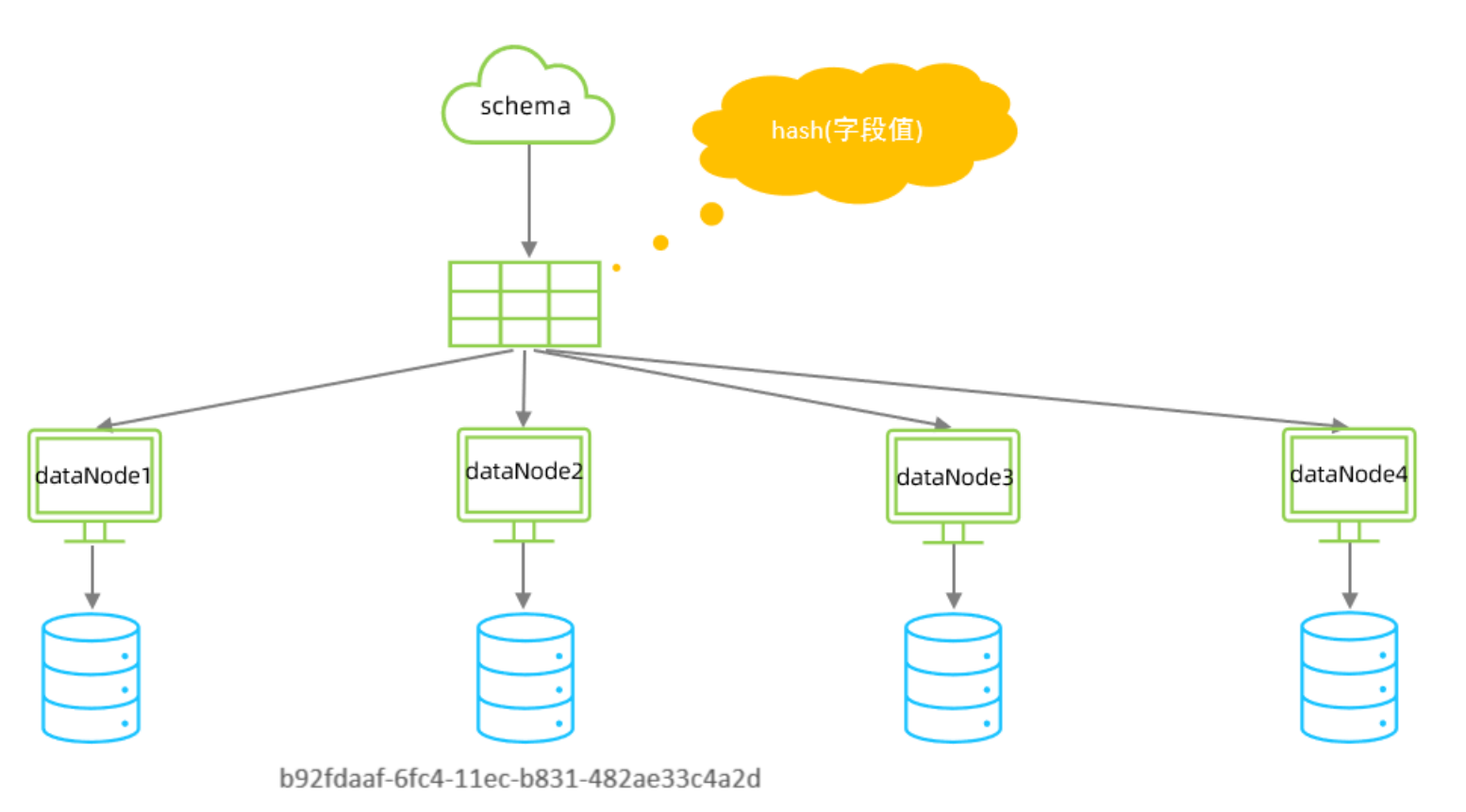

一致性hash分片

1). 介绍

所谓一致性哈希，相同的哈希因子计算值总是被划分到相同的分区表中，不会因为分区节点的增加而改变原来数据的分区位置，有效的解决了分布式数据的拓容问题。

2). 配置

schema.xml中逻辑表配置：

<!-- 一致性hash -->

<table name="tb_order" dataNode="dn4,dn5,dn6" rule="sharding-by-murmur" />

schema.xml中数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

rule.xml中分片规则配置：

<tableRule name="sharding-by-murmur">

<rule>

<columns>id</columns>

<algorithm>murmur</algorithm>

</rule>

</tableRule>

<function name="murmur" class="io.mycat.route.function.PartitionByMurmurHash">

<property name="seed">0</property><!-- 默认是0 -->

<property name="count">3</property>

<property name="virtualBucketTimes">160</property>

</function>

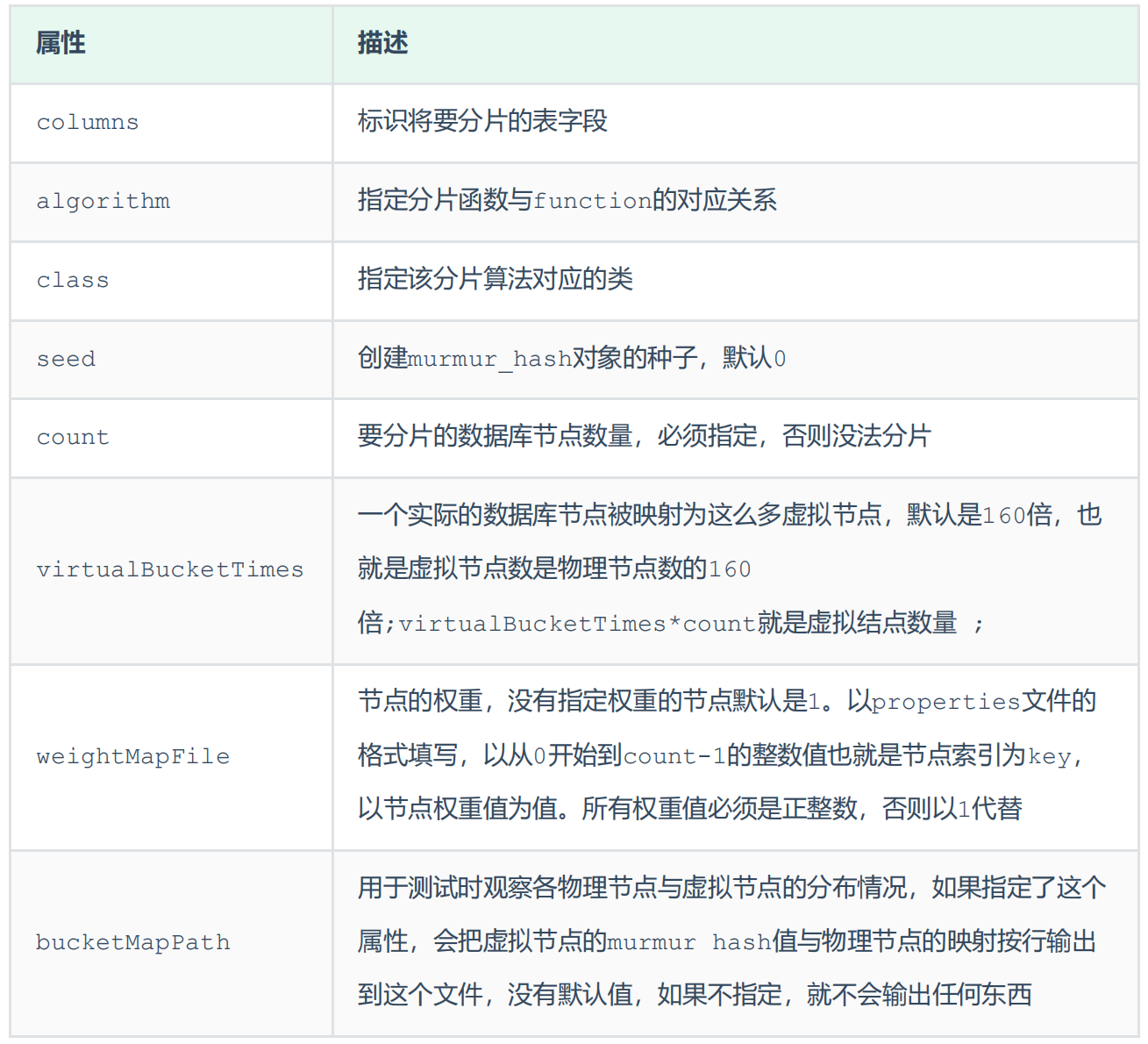

分片规则属性含义：

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

create table tb_order(

id varchar(100) not null primary key,

money int null,

content varchar(200) null

);

INSERT INTO tb_order (id, money, content) VALUES ('b92fdaaf-6fc4-11ec-b831-

482ae33c4a2d', 10, 'b92fdaf8-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b93482b6-6fc4-11ec-b831-

482ae33c4a2d', 20, 'b93482d5-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b937e246-6fc4-11ec-b831-

482ae33c4a2d', 50, 'b937e25d-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b93be2dd-6fc4-11ec-b831-

482ae33c4a2d', 100, 'b93be2f9-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b93f2d68-6fc4-11ec-b831-

482ae33c4a2d', 130, 'b93f2d7d-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b9451b98-6fc4-11ec-b831-

482ae33c4a2d', 30, 'b9451bcc-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b9488ec1-6fc4-11ec-b831-

482ae33c4a2d', 560, 'b9488edb-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b94be6e6-6fc4-11ec-b831-

482ae33c4a2d', 10, 'b94be6ff-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b94ee10d-6fc4-11ec-b831-

482ae33c4a2d', 123, 'b94ee12c-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b952492a-6fc4-11ec-b831-

482ae33c4a2d', 145, 'b9524945-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b95553ac-6fc4-11ec-b831-

482ae33c4a2d', 543, 'b95553c8-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b9581cdd-6fc4-11ec-b831-

482ae33c4a2d', 17, 'b9581cfa-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b95afc0f-6fc4-11ec-b831-

482ae33c4a2d', 18, 'b95afc2a-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b95daa99-6fc4-11ec-b831-

482ae33c4a2d', 134, 'b95daab2-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b9667e3c-6fc4-11ec-b831-

482ae33c4a2d', 156, 'b9667e60-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b96ab489-6fc4-11ec-b831-

482ae33c4a2d', 175, 'b96ab4a5-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b96e2942-6fc4-11ec-b831-

482ae33c4a2d', 180, 'b96e295b-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b97092ec-6fc4-11ec-b831-

482ae33c4a2d', 123, 'b9709306-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b973727a-6fc4-11ec-b831-

482ae33c4a2d', 230, 'b9737293-6fc4-11ec-b831-482ae33c4a2d');

INSERT INTO tb_order (id, money, content) VALUES ('b978840f-6fc4-11ec-b831-

482ae33c4a2d', 560, 'b978843c-6fc4-11ec-b831-482ae33c4a2d');

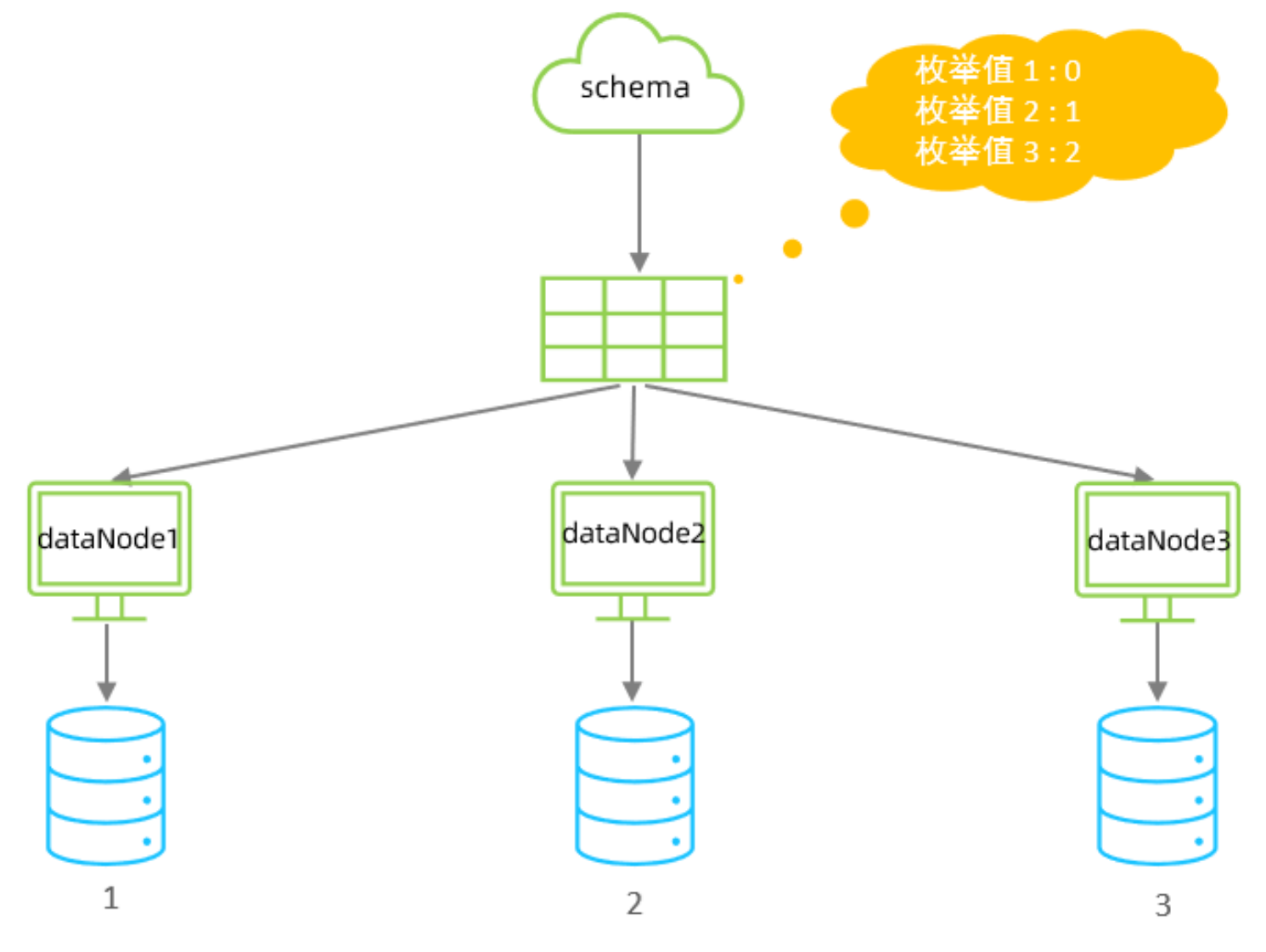

枚举分片

1). 介绍

通过在配置文件中配置可能的枚举值, 指定数据分布到不同数据节点上, 本规则适用于按照省份、性别、状态拆分数据等业务 。

2). 配置

schema.xml中逻辑表配置：

<!-- 枚举 -->

<table name="tb_user" dataNode="dn4,dn5,dn6" rule="sharding-by-intfile-enumstatus"

/>

schema.xml中数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

rule.xml中分片规则配置：

<tableRule name="sharding-by-intfile">

<rule>

<columns>sharding_id</columns>

<algorithm>hash-int</algorithm>

</rule>

</tableRule>

<!-- 自己增加 tableRule -->

<tableRule name="sharding-by-intfile-enumstatus">

<rule>

<columns>status</columns>

<algorithm>hash-int</algorithm>

</rule>

</tableRule>

<function name="hash-int" class="io.mycat.route.function.PartitionByFileMap">

<property name="defaultNode">2</property>

<property name="mapFile">partition-hash-int.txt</property>

</function>

partition-hash-int.txt ，内容如下 :

1=0

2=1

3=2

分片规则属性含义：

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

CREATE TABLE tb_user (

id bigint(20) NOT NULL COMMENT 'ID',

username varchar(200) DEFAULT NULL COMMENT '姓名',

status int(2) DEFAULT '1' COMMENT '1: 未启用, 2: 已启用, 3: 已关闭',

PRIMARY KEY (`id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

insert into tb_user (id,username ,status) values(1,'Tom',1);

insert into tb_user (id,username ,status) values(2,'Cat',2);

insert into tb_user (id,username ,status) values(3,'Rose',3);

insert into tb_user (id,username ,status) values(4,'Coco',2);

insert into tb_user (id,username ,status) values(5,'Lily',1);

insert into tb_user (id,username ,status) values(6,'Tom',1);

insert into tb_user (id,username ,status) values(7,'Cat',2);

insert into tb_user (id,username ,status) values(8,'Rose',3);

insert into tb_user (id,username ,status) values(9,'Coco',2);

insert into tb_user (id,username ,status) values(10,'Lily',1);

应用指定算法

1). 介绍

运行阶段由应用自主决定路由到那个分片 , 直接根据字符子串（必须是数字）计算分片号。

2). 配置

schema.xml中逻辑表配置：

<!-- 应用指定算法 -->

<table name="tb_app" dataNode="dn4,dn5,dn6" rule="sharding-by-substring" />

schema.xml中数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

rule.xml中分片规则配置：

<tableRule name="sharding-by-substring">

<rule>

<columns>id</columns>

<algorithm>sharding-by-substring</algorithm>

</rule>

</tableRule>

<function name="sharding-by-substring"

class="io.mycat.route.function.PartitionDirectBySubString">

<property name="startIndex">0</property> <!-- zero-based -->

<property name="size">2</property>

<property name="partitionCount">3</property>

<property name="defaultPartition">0</property>

</function>

分片规则属性含义：

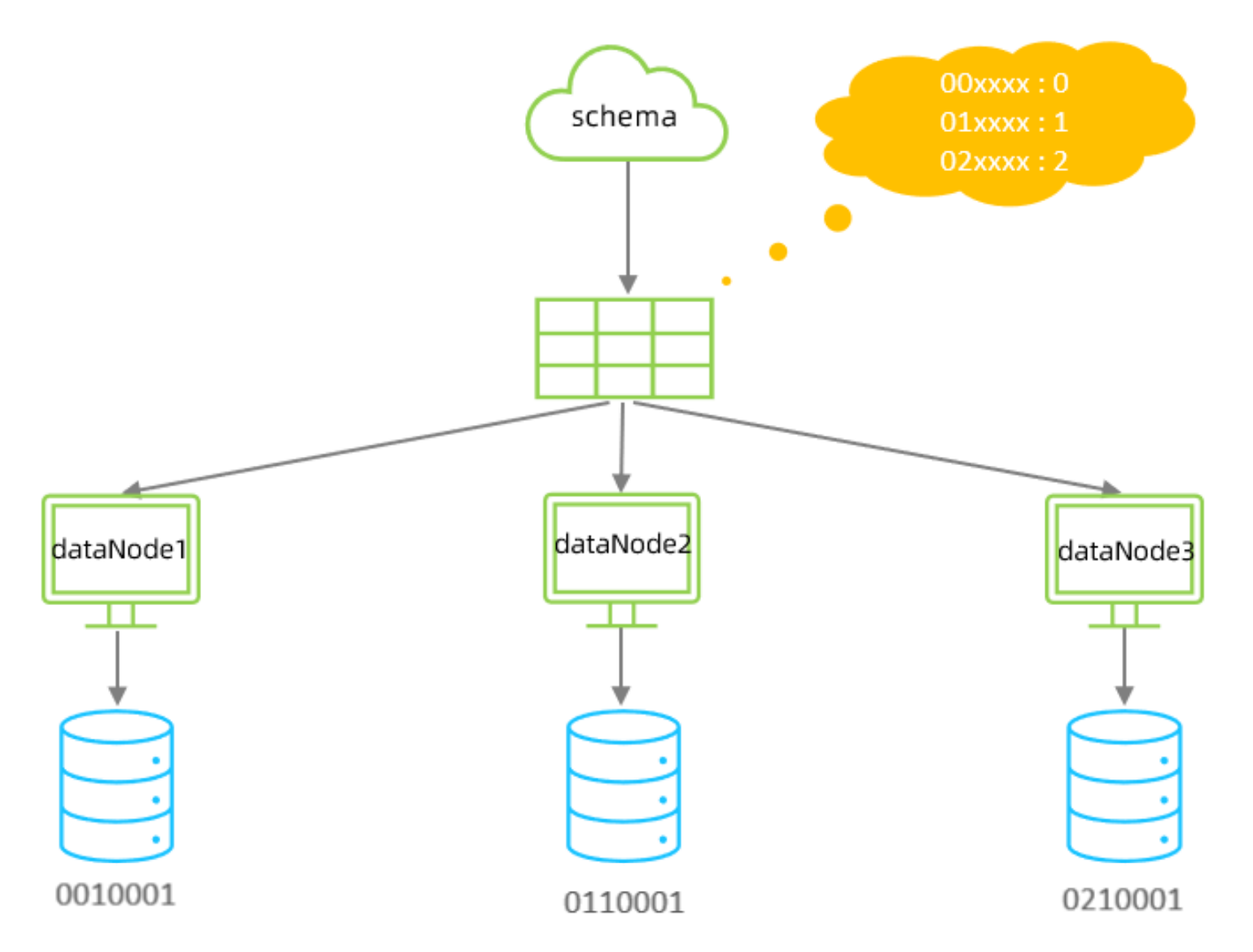

示例说明 :

id=05-100000002 , 在此配置中代表根据id中从 startIndex=0，开始，截取siz=2位数字即05，05就是获取的分区，如果没找到对应的分片则默认分配到defaultPartition 。

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

CREATE TABLE tb_app (

id varchar(10) NOT NULL COMMENT 'ID',

name varchar(200) DEFAULT NULL COMMENT '名称',

PRIMARY KEY (`id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

insert into tb_app (id,name) values('0000001','Testx00001');

insert into tb_app (id,name) values('0100001','Test100001');

insert into tb_app (id,name) values('0100002','Test200001');

insert into tb_app (id,name) values('0200001','Test300001');

insert into tb_app (id,name) values('0200002','TesT400001');

固定分片hash解析算法

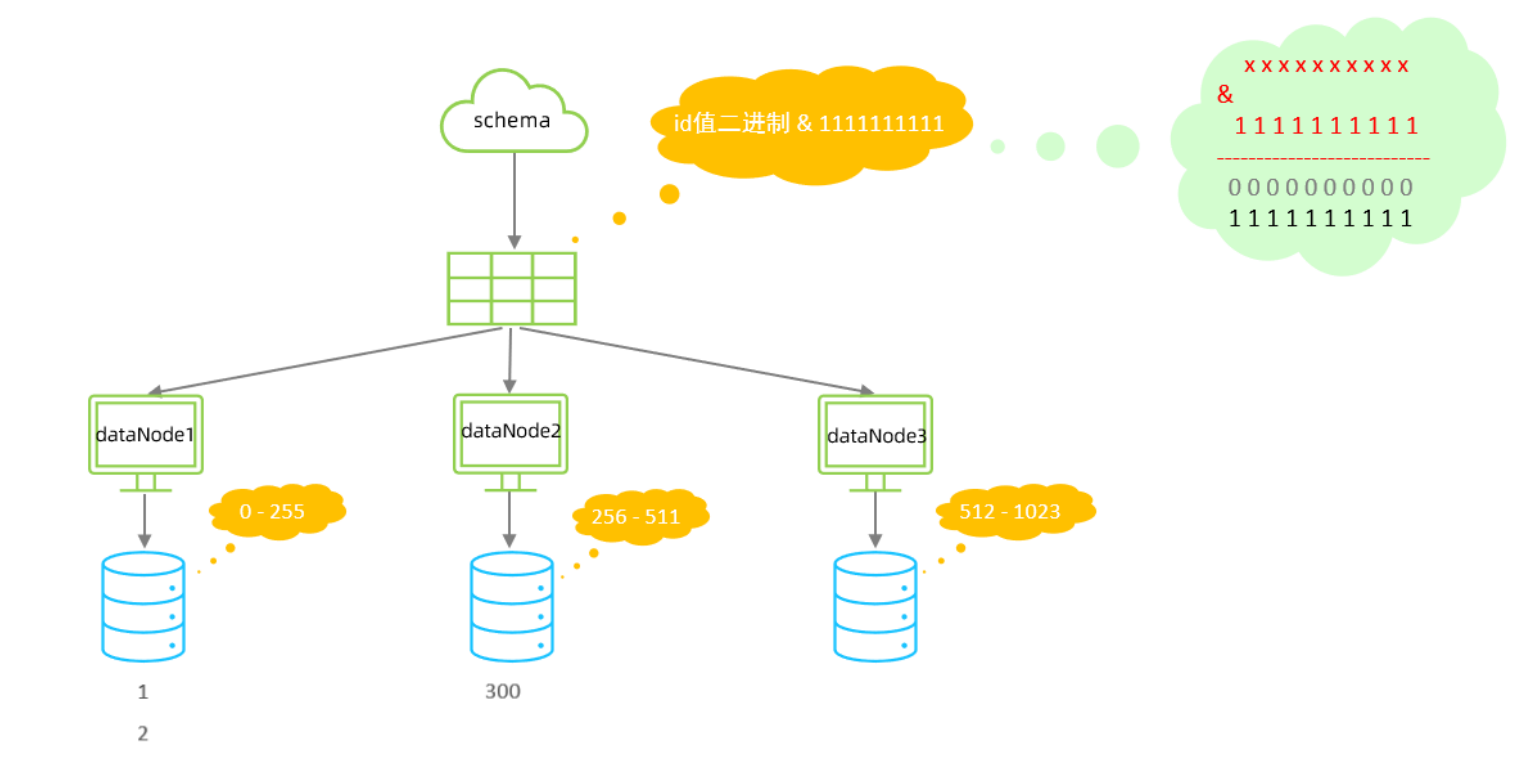

1). 介绍

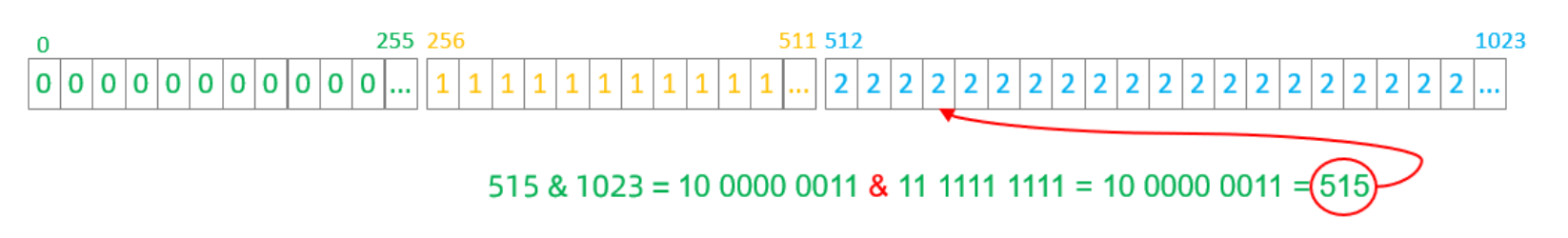

该算法类似于十进制的求模运算，但是为二进制的操作，例如，取 id 的二进制低 10 位 与1111111111 进行位 & 运算，位与运算最小值为 0000000000，最大值为1111111111，转换为十进制，也就是位于0-1023之间。

特点：

• 如果是求模，连续的值，分别分配到各个不同的分片；但是此算法会将连续的值可能分配到相同的分片，降低事务处理的难度。
• 可以均匀分配，也可以非均匀分配。
• 分片字段必须为数字类型。

2). 配置

schema.xml中逻辑表配置：

<!-- 固定分片hash算法 -->

<table name="tb_longhash" dataNode="dn4,dn5,dn6" rule="sharding-by-long-hash" />

schema.xml中数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

rule.xml中分片规则配置：

<tableRule name="sharding-by-long-hash">

<rule>

<columns>id</columns>

<algorithm>sharding-by-long-hash</algorithm>

</rule>

</tableRule>

<!-- 分片总长度为1024，count与length数组长度必须一致； -->

<function name="sharding-by-long-hash"

class="io.mycat.route.function.PartitionByLong">

<property name="partitionCount">2,1</property>

<property name="partitionLength">256,512</property>

</function>

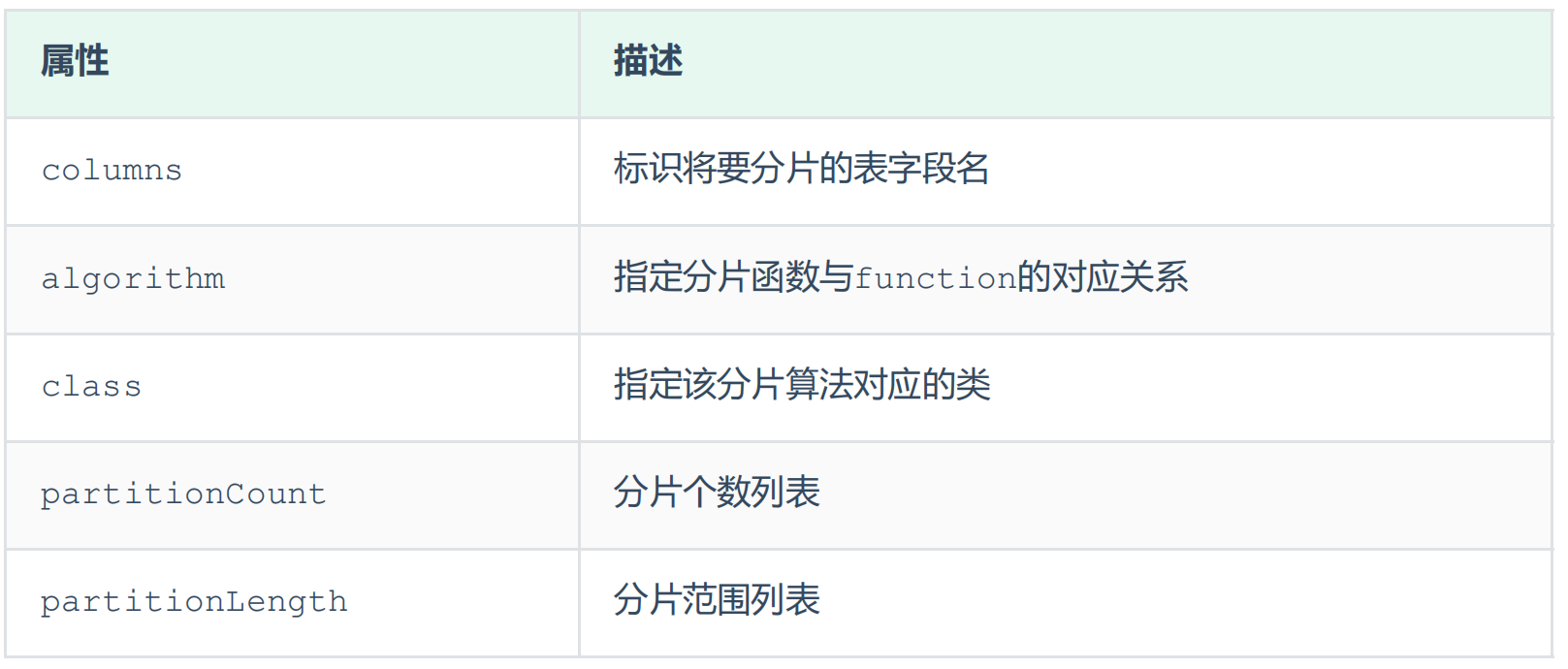

分片规则属性含义：

约束 :

1). 分片长度 : 默认最大2^10 , 为 1024 ;

2). count, length的数组长度必须是一致的 ;

以上分为三个分区:0-255,256-511,512-1023

示例说明 :

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

CREATE TABLE tb_longhash (

id int(11) NOT NULL COMMENT 'ID',

name varchar(200) DEFAULT NULL COMMENT '名称',

firstChar char(1) COMMENT '首字母',

PRIMARY KEY (`id`)

) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

insert into tb_longhash (id,name,firstChar) values(1,'七匹狼','Q');

insert into tb_longhash (id,name,firstChar) values(2,'八匹狼','B');

insert into tb_longhash (id,name,firstChar) values(3,'九匹狼','J');

insert into tb_longhash (id,name,firstChar) values(4,'十匹狼','S');

insert into tb_longhash (id,name,firstChar) values(5,'六匹狼','L');

insert into tb_longhash (id,name,firstChar) values(6,'五匹狼','W');

insert into tb_longhash (id,name,firstChar) values(7,'四匹狼','S');

insert into tb_longhash (id,name,firstChar) values(8,'三匹狼','S');

insert into tb_longhash (id,name,firstChar) values(9,'两匹狼','L');

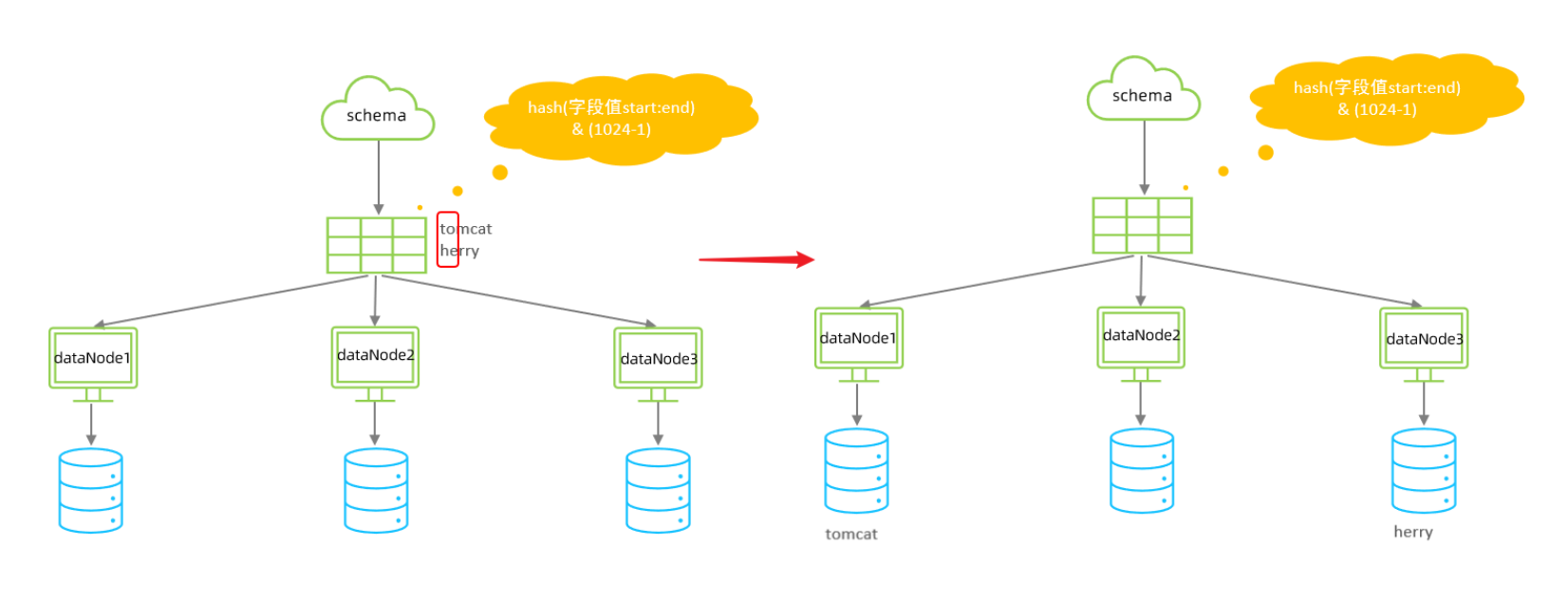

字符串hash解析算法

1). 介绍

截取字符串中的指定位置的子字符串, 进行hash算法， 算出分片。

2). 配置

schema.xml中逻辑表配置：

<!-- 字符串hash解析算法 -->

<table name="tb_strhash" dataNode="dn4,dn5" rule="sharding-by-stringhash" />

schema.xml中数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

rule.xml中分片规则配置：

<tableRule name="sharding-by-stringhash">

<rule>

<columns>name</columns>

<algorithm>sharding-by-stringhash</algorithm>

</rule>

</tableRule>

<function name="sharding-by-stringhash"

class="io.mycat.route.function.PartitionByString">

<property name="partitionLength">512</property> <!-- zero-based -->

<property name="partitionCount">2</property>

<property name="hashSlice">0:2</property>

</function>

分片规则属性含义：

示例说明：

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

create table tb_strhash(

name varchar(20) primary key,

content varchar(100)

)engine=InnoDB DEFAULT CHARSET=utf8mb4;

INSERT INTO tb_strhash (name,content) VALUES('T1001', UUID());

INSERT INTO tb_strhash (name,content) VALUES('ROSE', UUID());

INSERT INTO tb_strhash (name,content) VALUES('JERRY', UUID());

INSERT INTO tb_strhash (name,content) VALUES('CRISTINA', UUID());

INSERT INTO tb_strhash (name,content) VALUES('TOMCAT', UUID());

按天分片算法

1). 介绍

按照日期及对应的时间周期来分片。

2). 配置

schema.xml中逻辑表配置：

<!-- 按天分片 -->

<table name="tb_datepart" dataNode="dn4,dn5,dn6" rule="sharding-by-date" />

schema.xml中数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

rule.xml中分片规则配置：

<tableRule name="sharding-by-date">

<rule>

<columns>create_time</columns>

<algorithm>sharding-by-date</algorithm>

</rule>

</tableRule>

<function name="sharding-by-date"

class="io.mycat.route.function.PartitionByDate">

<property name="dateFormat">yyyy-MM-dd</property>

<property name="sBeginDate">2022-01-01</property>

<property name="sEndDate">2022-01-30</property>

<property name="sPartionDay">10</property>

</function>

<!--

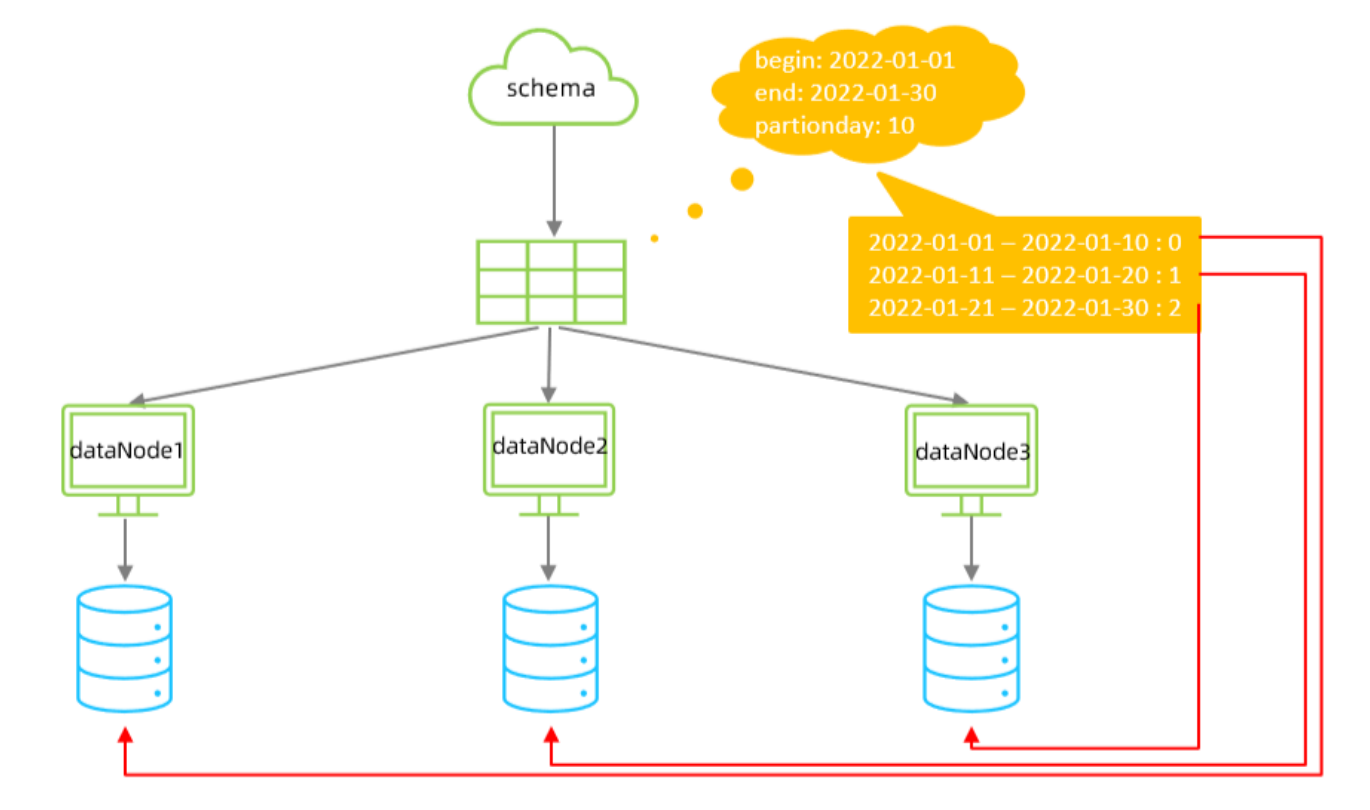

从开始时间开始，每10天为一个分片，到达结束时间之后，会重复开始分片插入

配置表的 dataNode 的分片，必须和分片规则数量一致，例如 2022-01-01 到 2022-12-31 ，每

10天一个分片，一共需要37个分片。

-->

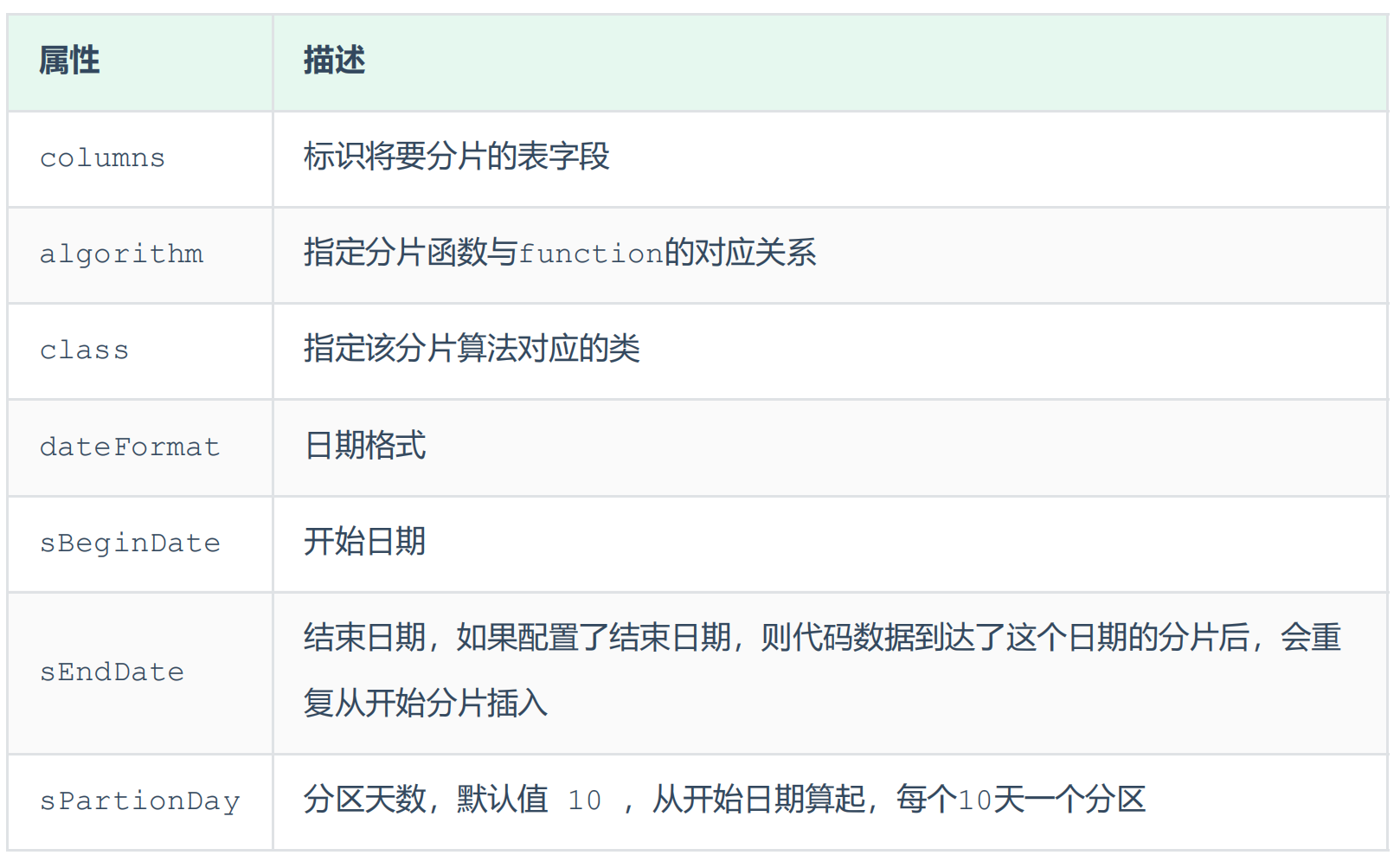

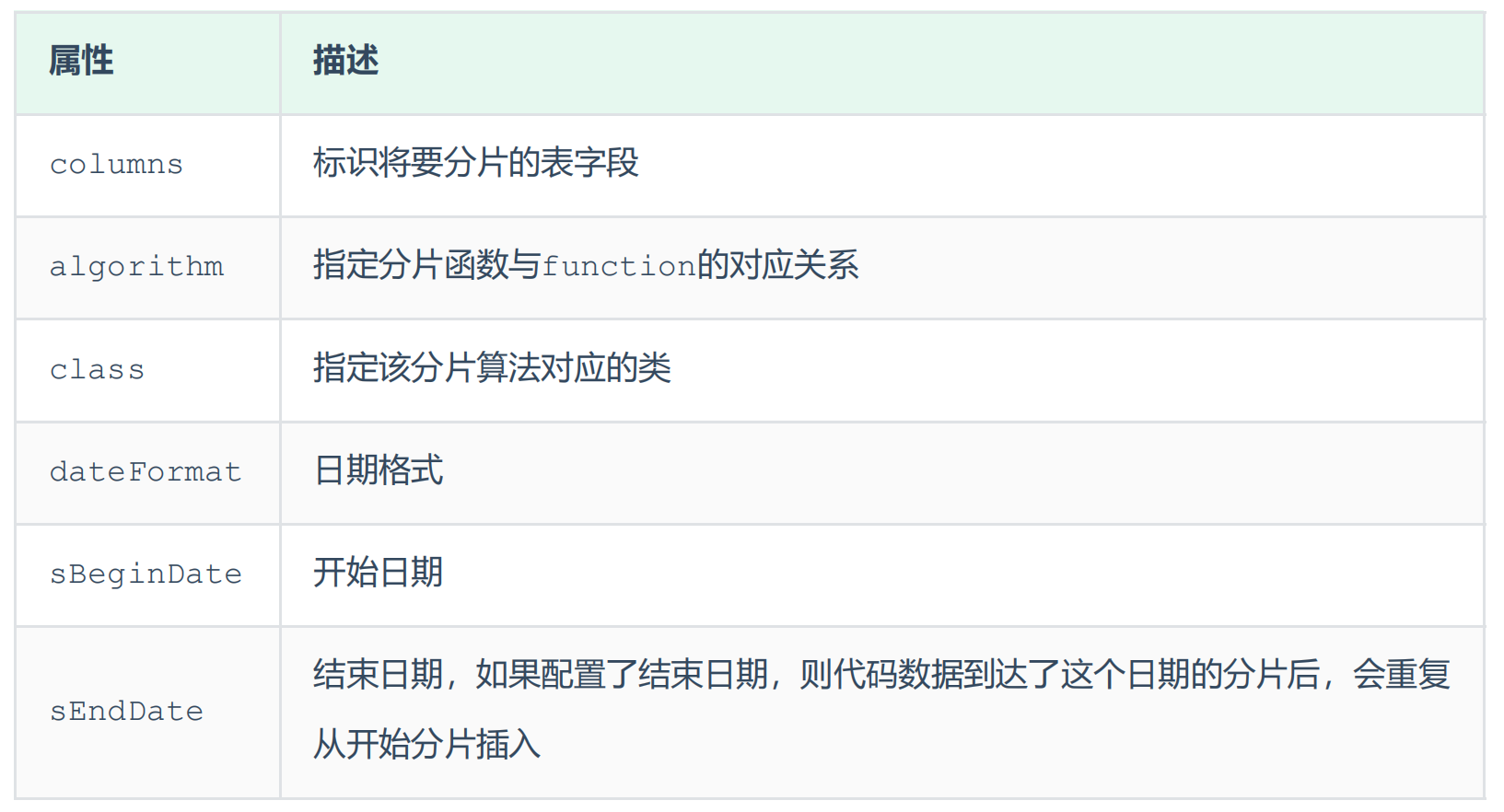

分片规则属性含义：

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

create table tb_datepart(

id bigint not null comment 'ID' primary key,

name varchar(100) null comment '姓名',

create_time date null

);

insert into tb_datepart(id,name ,create_time) values(1,'Tom','2022-01-01');

insert into tb_datepart(id,name ,create_time) values(2,'Cat','2022-01-10');

insert into tb_datepart(id,name ,create_time) values(3,'Rose','2022-01-11');

insert into tb_datepart(id,name ,create_time) values(4,'Coco','2022-01-20');

insert into tb_datepart(id,name ,create_time) values(5,'Rose2','2022-01-21');

insert into tb_datepart(id,name ,create_time) values(6,'Coco2','2022-01-30');

insert into tb_datepart(id,name ,create_time) values(7,'Coco3','2022-01-31');

自然月分片

1). 介绍

使用场景为按照月份来分片, 每个自然月为一个分片。

2). 配置

schema.xml中逻辑表配置：

<!-- 按自然月分片 -->

<table name="tb_monthpart" dataNode="dn4,dn5,dn6" rule="sharding-by-month" />

schema.xml中数据节点配置：

<dataNode name="dn4" dataHost="dhost1" database="itcast" />

<dataNode name="dn5" dataHost="dhost2" database="itcast" />

<dataNode name="dn6" dataHost="dhost3" database="itcast" />

rule.xml中分片规则配置：

<tableRule name="sharding-by-month">

<rule>

<columns>create_time</columns>

<algorithm>partbymonth</algorithm>

</rule>

</tableRule>

<function name="partbymonth" class="io.mycat.route.function.PartitionByMonth">

<property name="dateFormat">yyyy-MM-dd</property>

<property name="sBeginDate">2022-01-01</property>

<property name="sEndDate">2022-03-31</property>

</function>

<!--

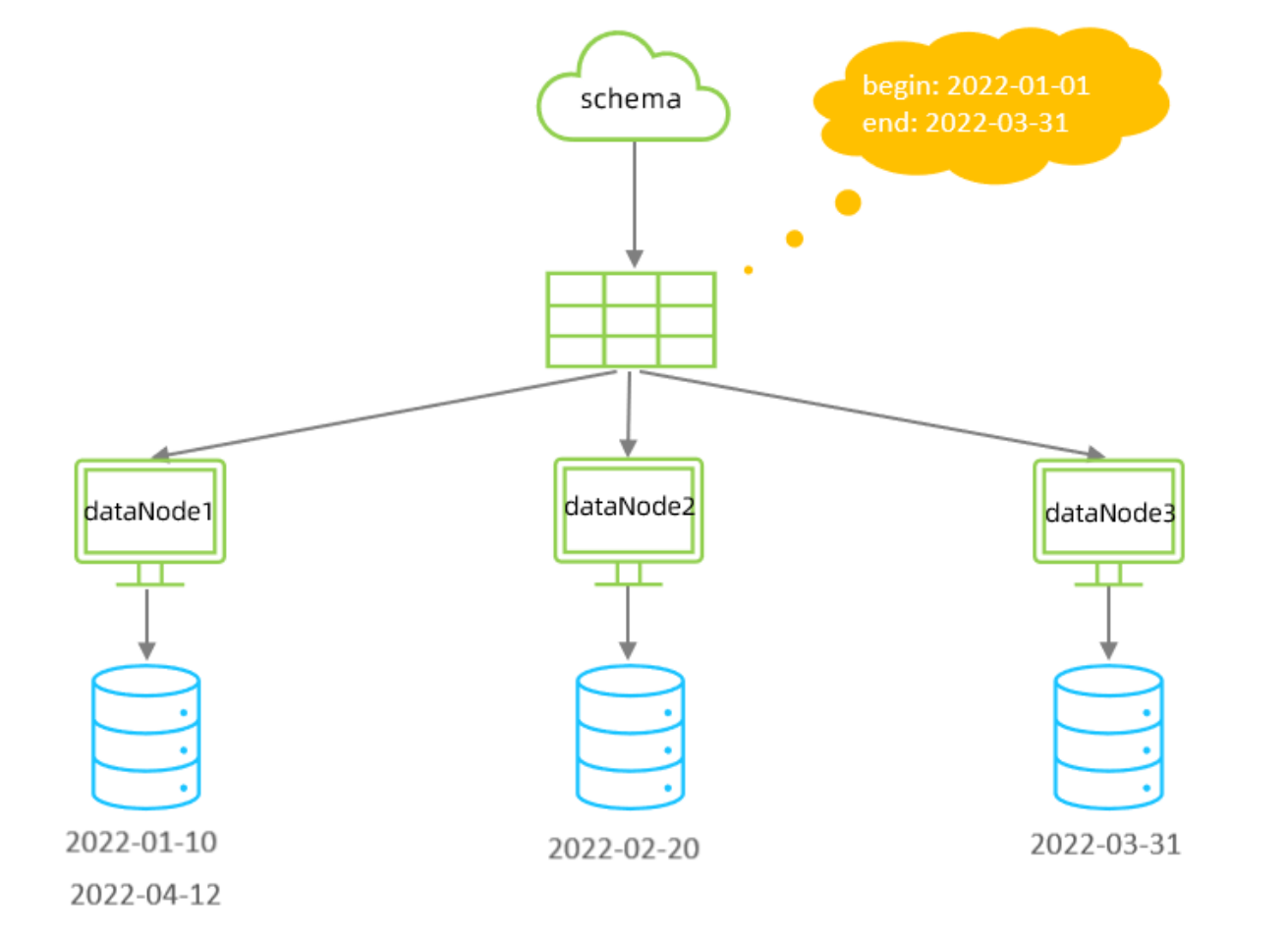

从开始时间开始，一个月为一个分片，到达结束时间之后，会重复开始分片插入

配置表的 dataNode 的分片，必须和分片规则数量一致，例如 2022-01-01 到 2022-12-31 ，一

共需要12个分片。

-->

分片规则属性含义：

3). 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

create table tb_monthpart(

id bigint not null comment 'ID' primary key,

name varchar(100) null comment '姓名',

create_time date null

);

insert into tb_monthpart(id,name ,create_time) values(1,'Tom','2022-01-01');

insert into tb_monthpart(id,name ,create_time) values(2,'Cat','2022-01-10');

insert into tb_monthpart(id,name ,create_time) values(3,'Rose','2022-01-31');

insert into tb_monthpart(id,name ,create_time) values(4,'Coco','2022-02-20');

insert into tb_monthpart(id,name ,create_time) values(5,'Rose2','2022-02-25');

insert into tb_monthpart(id,name ,create_time) values(6,'Coco2','2022-03-10');

insert into tb_monthpart(id,name ,create_time) values(7,'Coco3','2022-03-31');

insert into tb_monthpart(id,name ,create_time) values(8,'Coco4','2022-04-10');

insert into tb_monthpart(id,name ,create_time) values(9,'Coco5','2022-04-30');

MyCat管理及监控

MyCat原理

在MyCat中，当执行一条SQL语句时，MyCat需要进行SQL解析、分片分析、路由分析、读写分离分析等操作，最终经过一系列的分析决定将当前的SQL语句到底路由到那几个(或哪一个)节点数据库，数据库将数据执行完毕后，如果有返回的结果，则将结果返回给MyCat，最终还需要在MyCat中进行结果合并、聚合处理、排序处理、分页处理等操作，最终再将结果返回给客户端。

而在MyCat的使用过程中，MyCat官方也提供了一个管理监控平台MyCat-Web（MyCat-eye）。Mycat-web 是 Mycat 可视化运维的管理和监控平台，弥补了 Mycat 在监控上的空白。帮 Mycat分担统计任务和配置管理任务。Mycat-web 引入了 ZooKeeper 作为配置中心，可以管理多个节点。Mycat-web 主要管理和监控 Mycat 的流量、连接、活动线程和内存等，具备 IP 白名单、邮件告警等模块，还可以统计 SQL 并分析慢 SQL 和高频 SQL 等。为优化 SQL 提供依据。

MyCat管理

Mycat默认开通2个端口，可以在server.xml中进行修改。

• 8066 数据访问端口，即进行 DML 和 DDL 操作。

• 9066 数据库管理端口，即 mycat 服务管理控制功能，用于管理mycat的整个集群状态

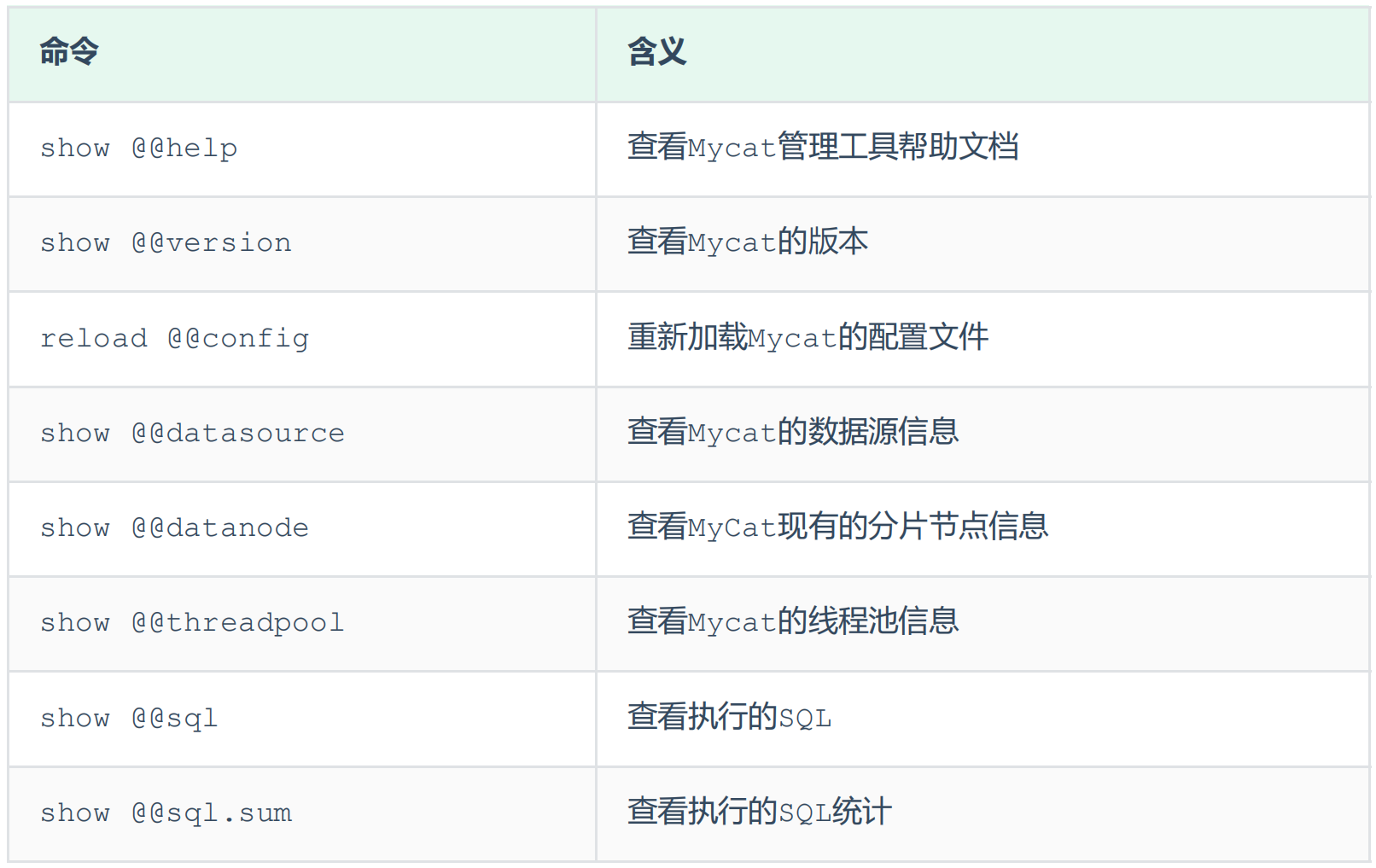

连接MyCat的管理控制台：

mysql -h 192.168.200.210 -p 9066 -uroot -p123456

MyCat-eye

介绍

Mycat-web(Mycat-eye)是对mycat-server提供监控服务，功能不局限于对mycat-server使用。他通过JDBC连接对Mycat、Mysql监控，监控远程服务器(目前仅限于linux系统)的cpu、内存、网络、磁盘。Mycat-eye运行过程中需要依赖zookeeper，因此需要先安装zookeeper。

安装

此处省略安装步骤，具体参考官网即可。

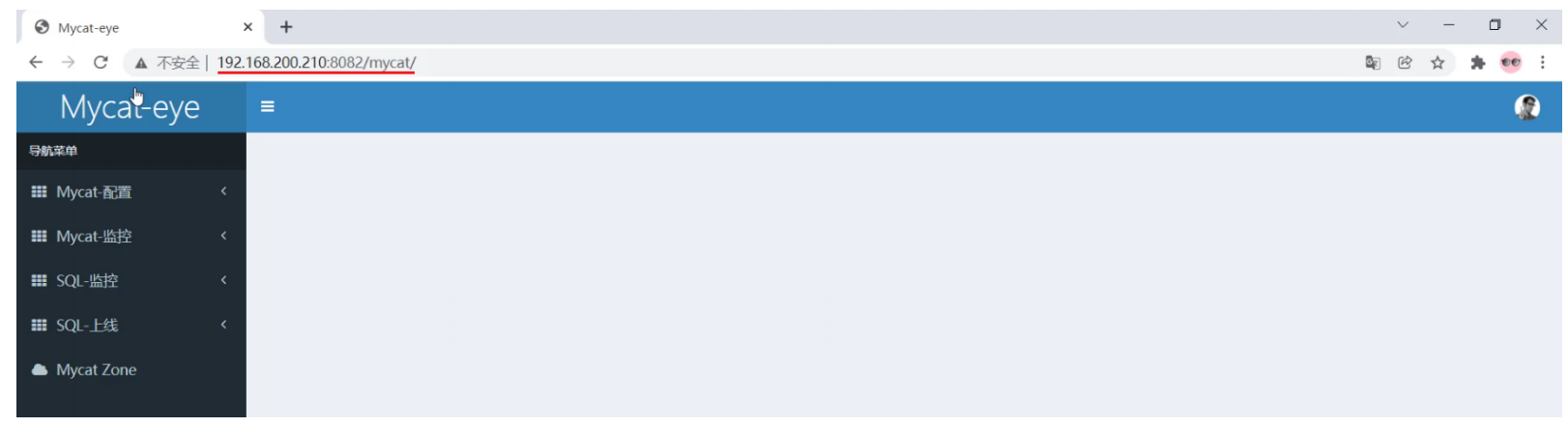

访问

http://192.168.200.210:8082/mycat

配置

1). 开启MyCat的实时统计功能(server.xml)

<property name="useSqlStat">1</property> <!-- 1为开启实时统计、0为关闭 -->

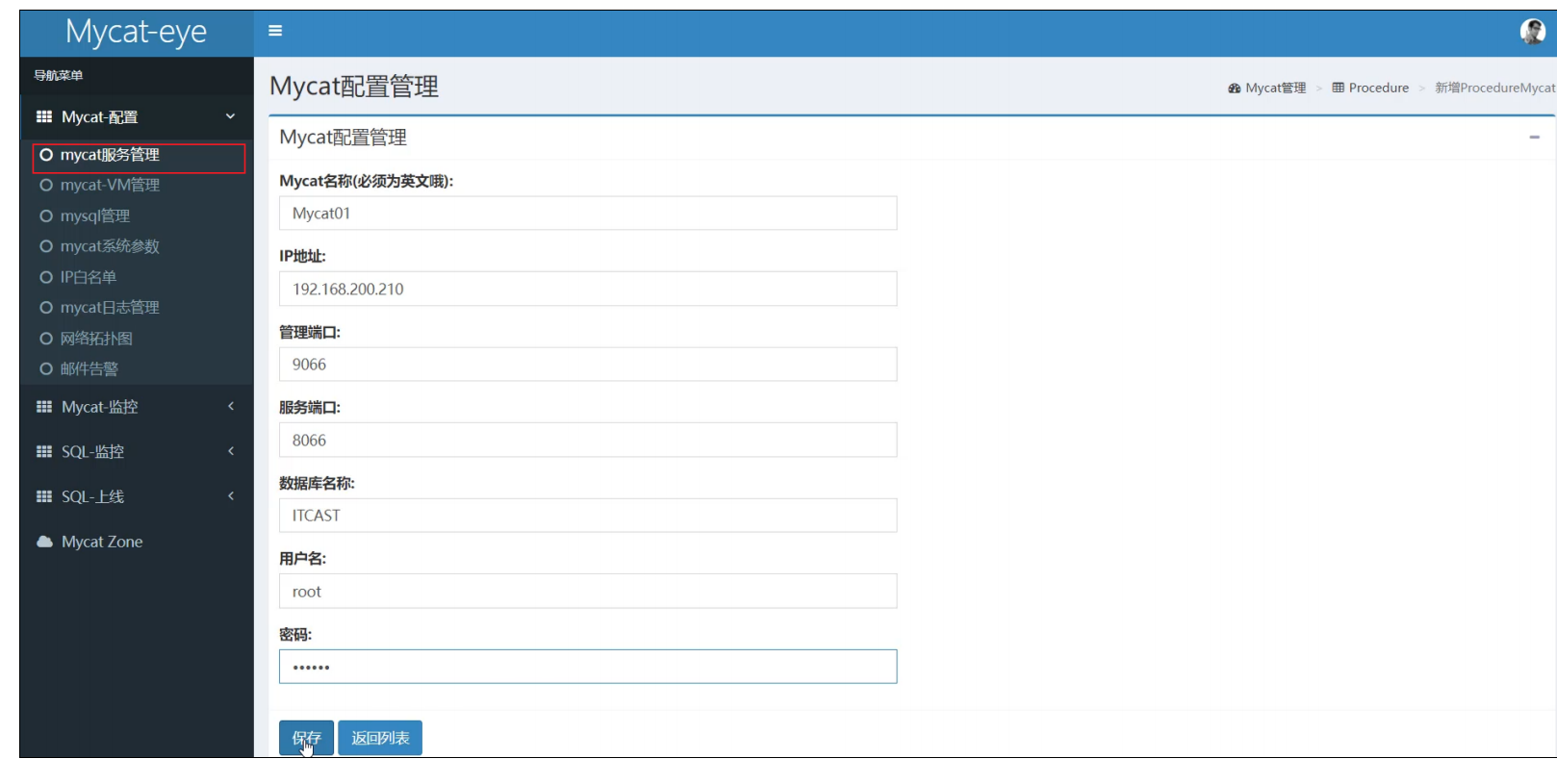

2). 在Mycat监控界面配置服务地址

测试

配置好了之后，我们可以通过MyCat执行一系列的增删改查的测试，然后过一段时间之后，打开mycat-eye的管理界面，查看mycat-eye监控到的数据信息。

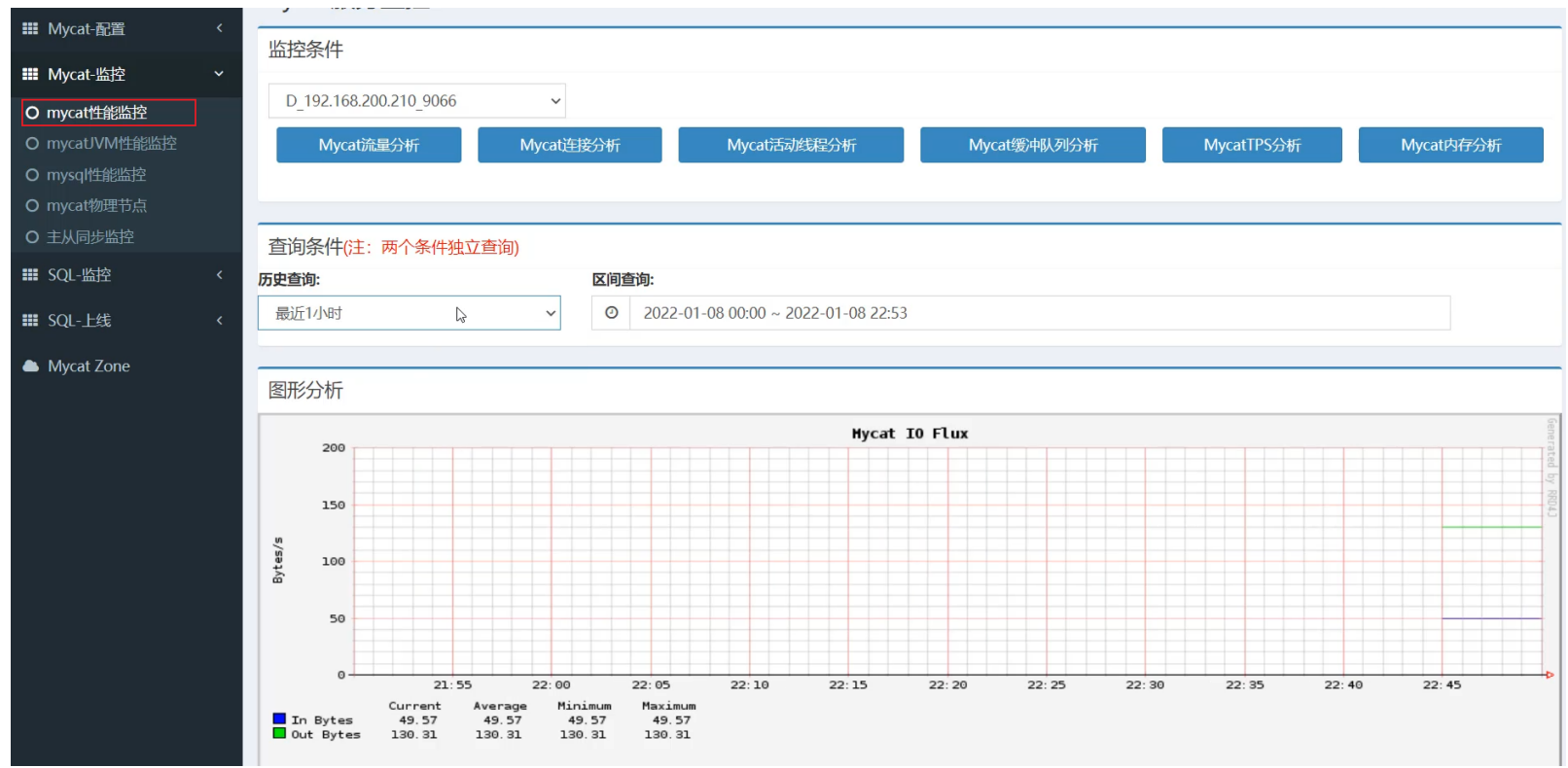

A. 性能监控

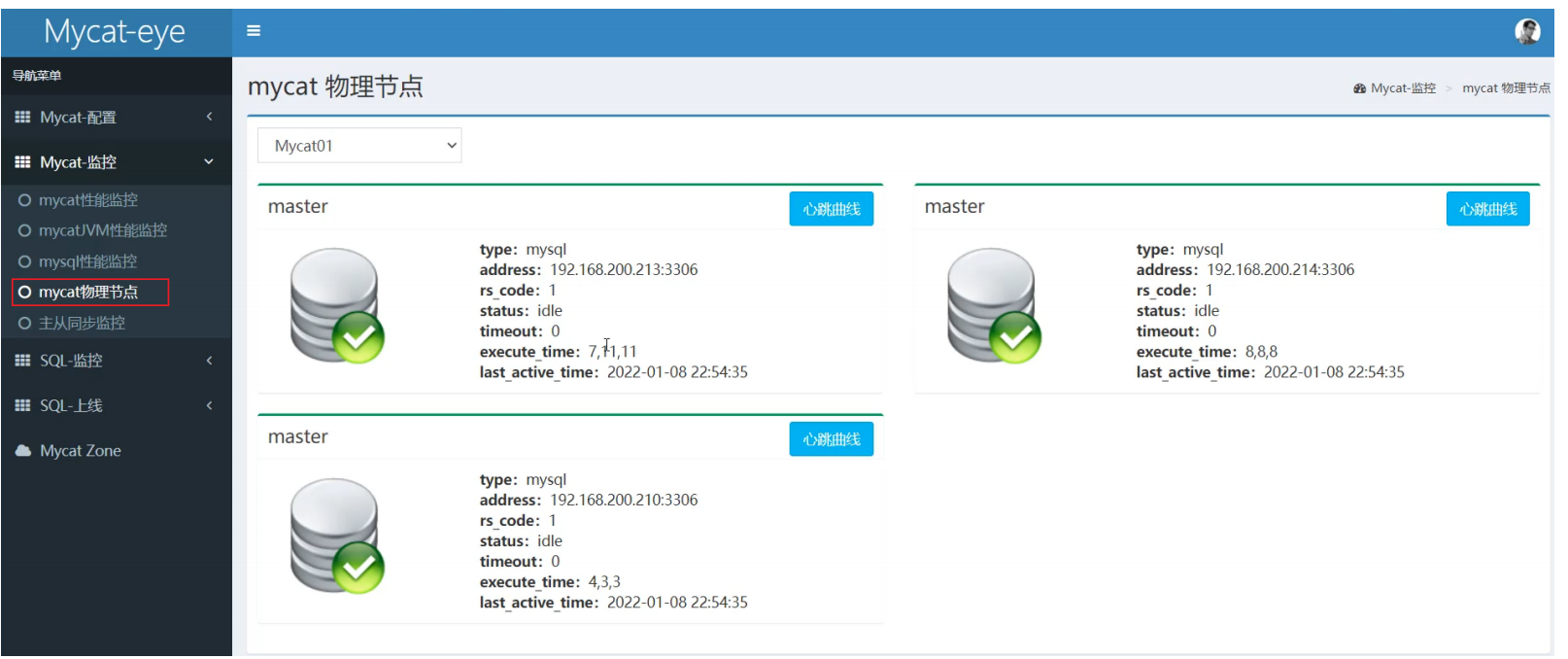

B. 物理节点

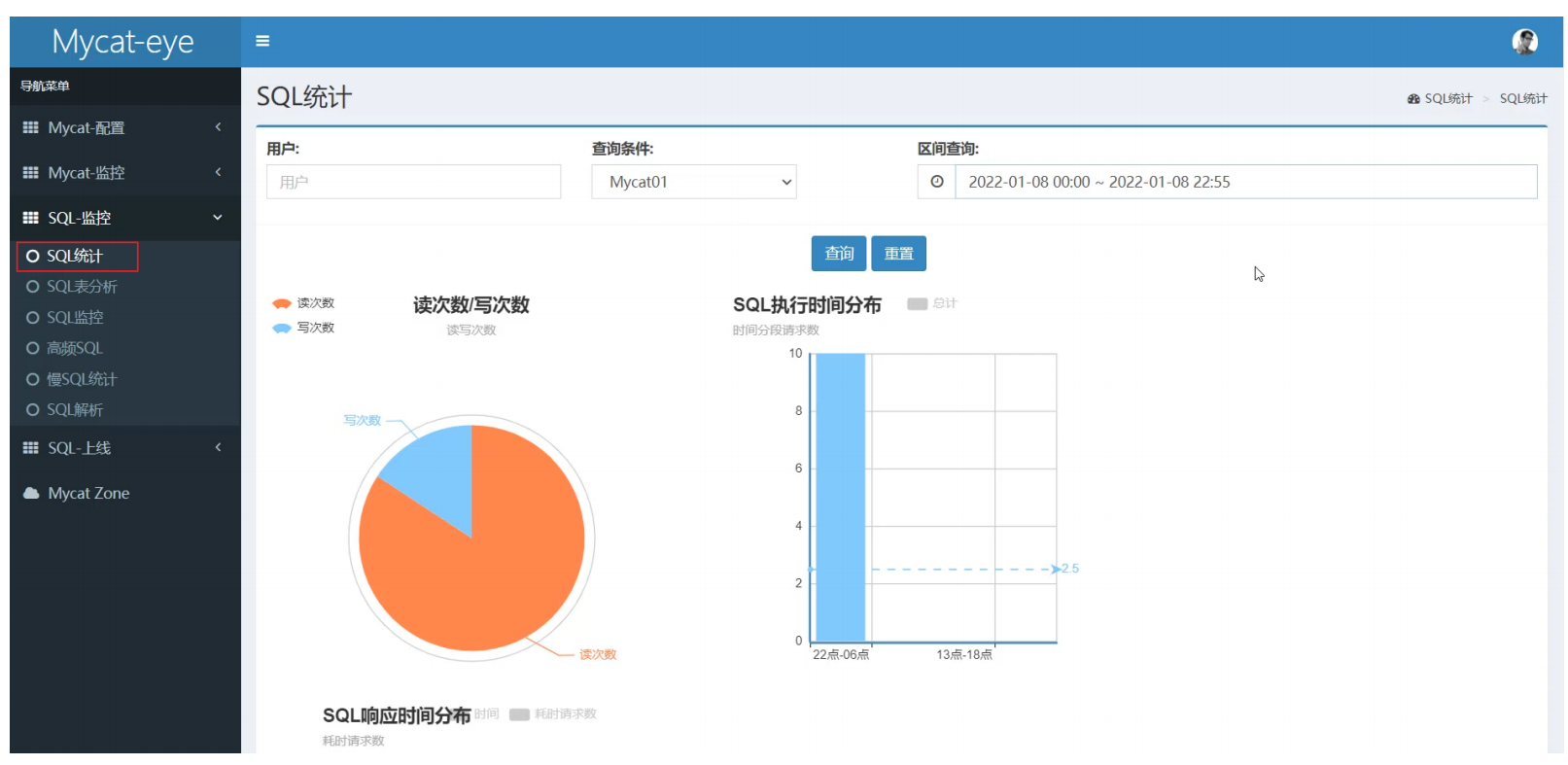

C. SQL统计

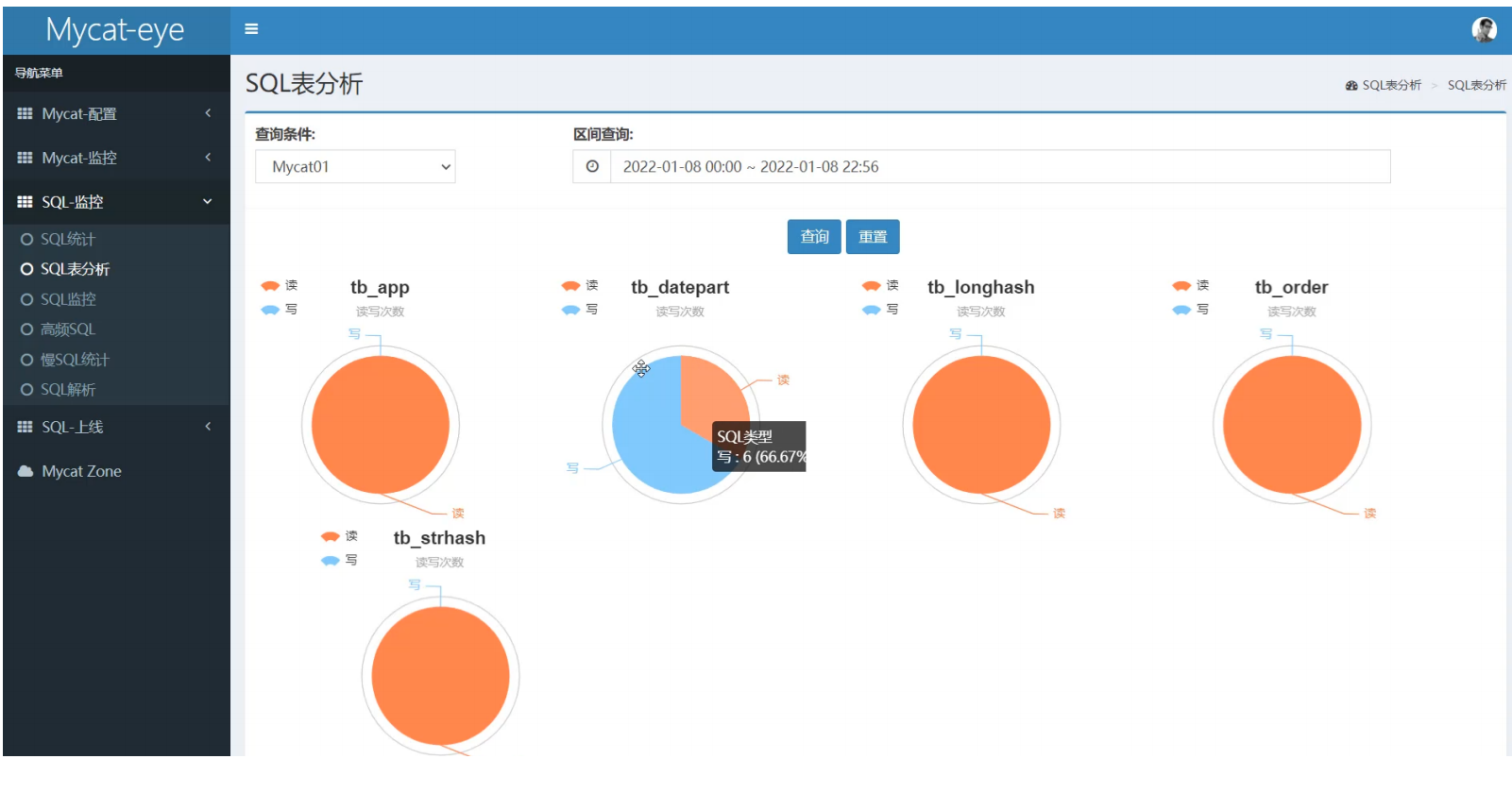

D. SQL表分析

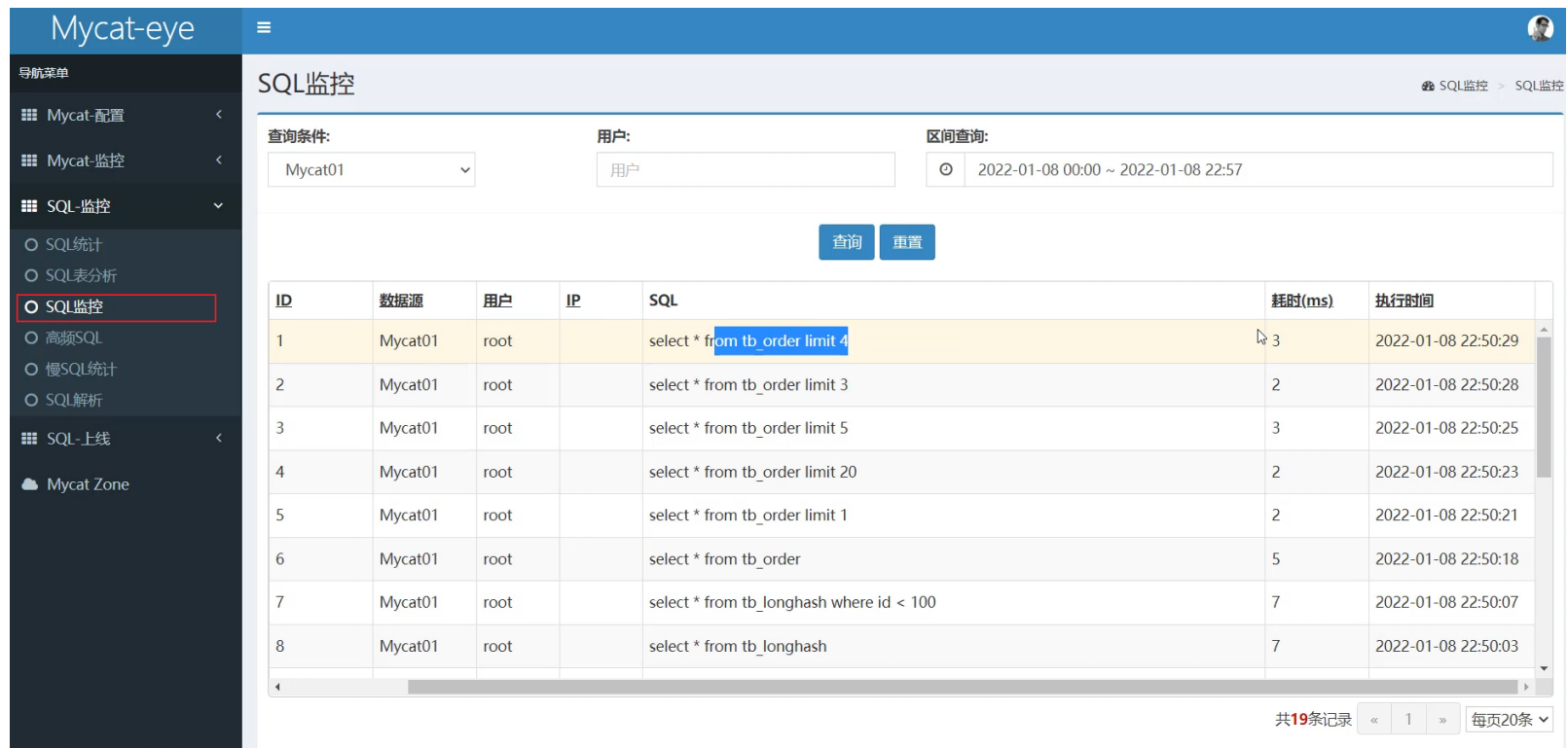

E. SQL监控

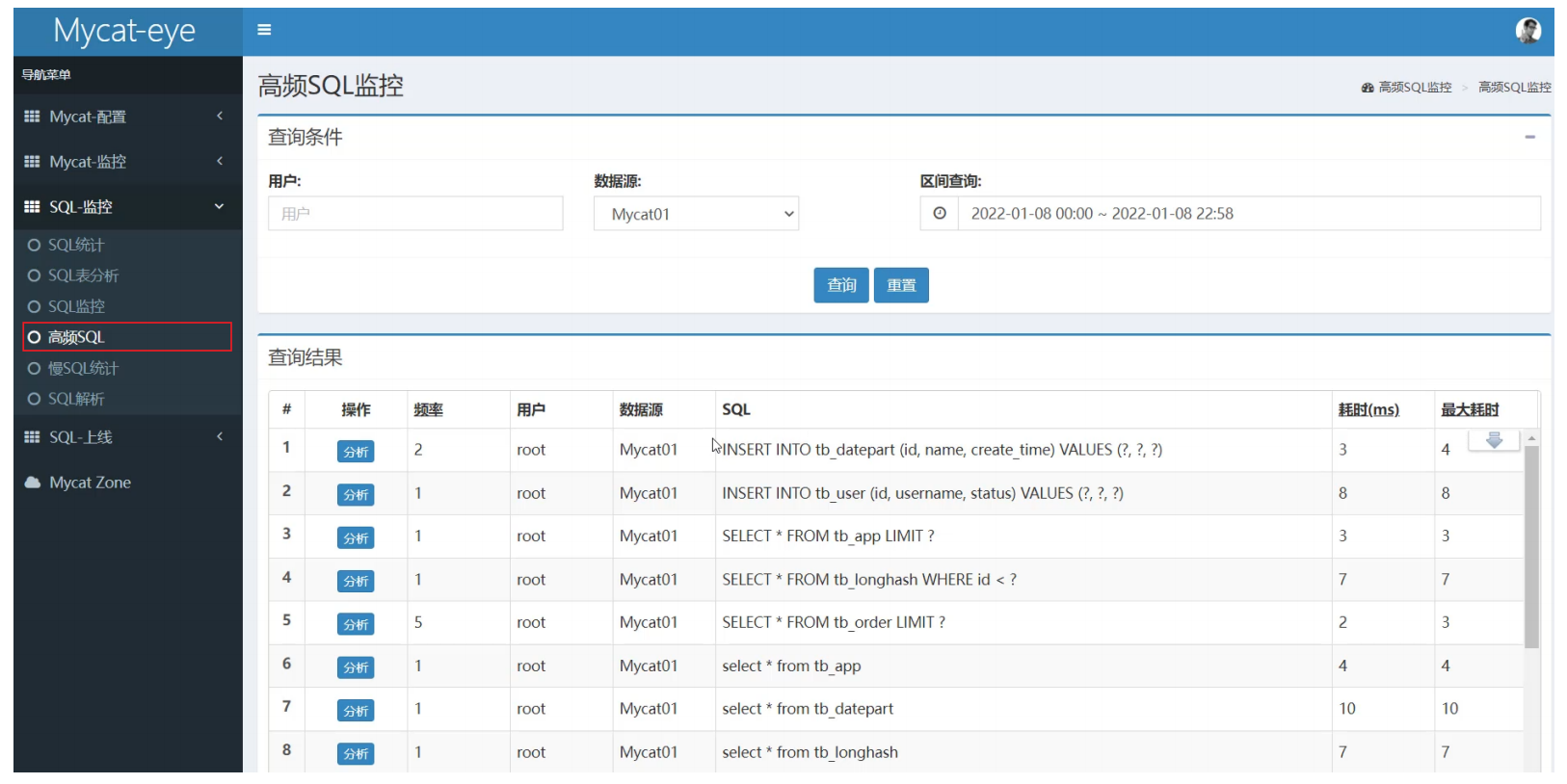

F. 高频SQL

读写分离

介绍

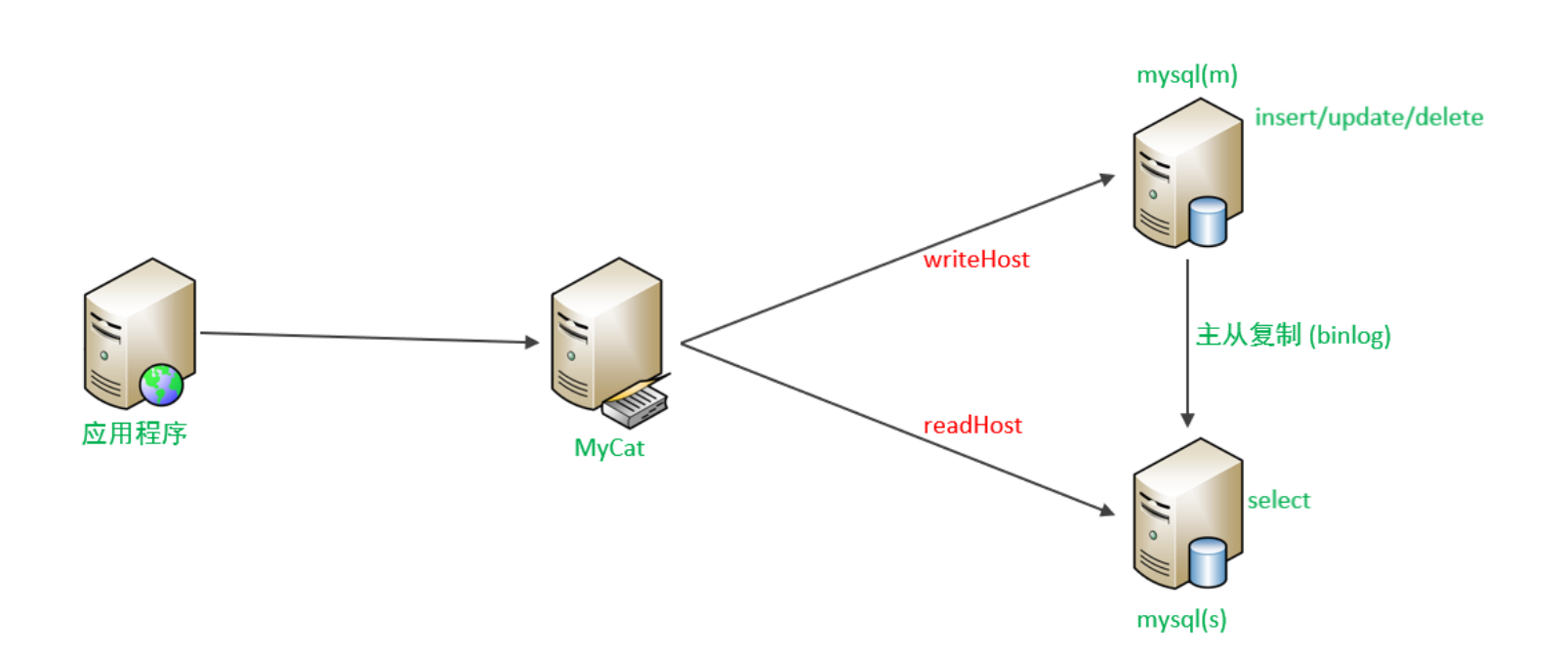

读写分离,简单地说是把对数据库的读和写操作分开,以对应不同的数据库服务器。主数据库提供写操作，从数据库提供读操作，这样能有效地减轻单台数据库的压力。通过MyCat即可轻易实现上述功能，不仅可以支持MySQL，也可以支持Oracle和SQL Server。

一主一从

原理

MySQL的主从复制，是基于二进制日志（binlog）实现的。

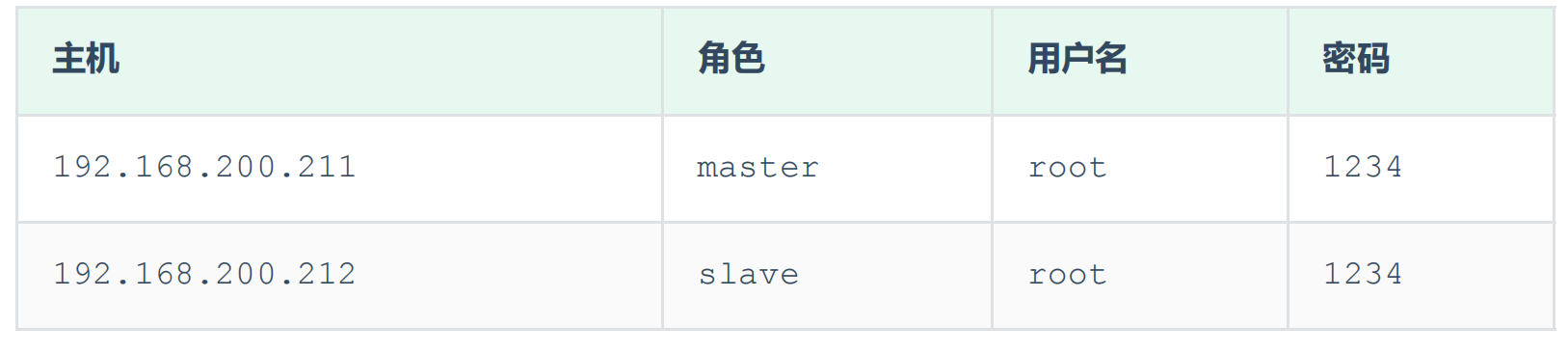

准备

一主一从读写分离

MyCat控制后台数据库的读写分离和负载均衡由schema.xml文件datahost标签的balance属性控制。

schema.xml配置

<!-- 配置逻辑库 -->

<schema name="ITCAST_RW" checkSQLschema="true" sqlMaxLimit="100" dataNode="dn7">

</schema>

<dataNode name="dn7" dataHost="dhost7" database="itcast" />

<dataHost name="dhost7" maxCon="1000" minCon="10" balance="1" writeType="0"

dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master1" url="jdbc:mysql://192.168.200.211:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" >

<readHost host="slave1" url="jdbc:mysql://192.168.200.212:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</writeHost>

</dataHost>

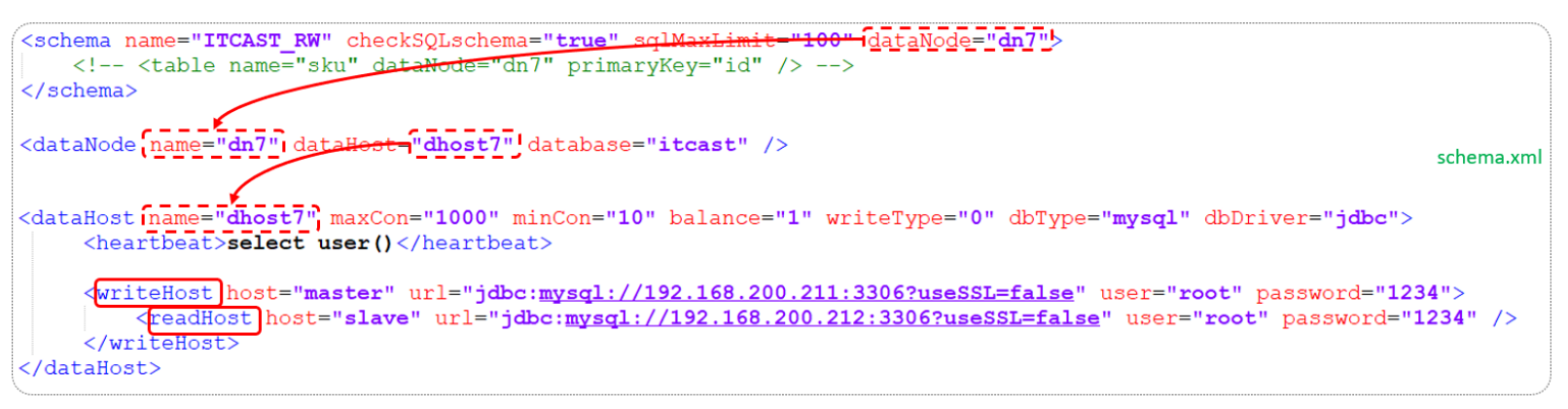

上述配置的具体关联对应情况如下：

writeHost代表的是写操作对应的数据库，readHost代表的是读操作对应的数据库。 所以我们要想实现读写分离，就得配置writeHost关联的是主库，readHost关联的是从库。而仅仅配置好了writeHost以及readHost还不能完成读写分离，还需要配置一个非常重要的负责均衡的参数 balance，取值有4种，具体含义如下：

在一主一从模式的读写分离中，balance配置1或3都是可以完成读写分离的。

server.xml配置

配置root用户可以访问SHOPPING、ITCAST 以及 ITCAST_RW逻辑库。

<user name="root" defaultAccount="true">

<property name="password">123456</property>

<property name="schemas">SHOPPING,ITCAST,ITCAST_RW</property>

<!-- 表级 DML 权限设置 -->

<!--

<privileges check="true">

<schema name="DB01" dml="0110" >

<table name="TB_ORDER" dml="1110"></table>

</schema>

</privileges>

-->

</user>

测试

配置完毕MyCat后，重新启动MyCat。

bin/mycat stop

bin/mycat start

然后观察，在执行增删改操作时，对应的主库及从库的数据变化。 在执行查询操作时，检查主库及从库对应的数据变化。

在测试中，我们可以发现当主节点Master宕机之后，业务系统就只能够读，而不能写入数据了。 那如何解决这个问题呢？这个时候就得通过另外一种主从复制结构来解决了，也就是接下来看一下双主双从。

双主双从

介绍

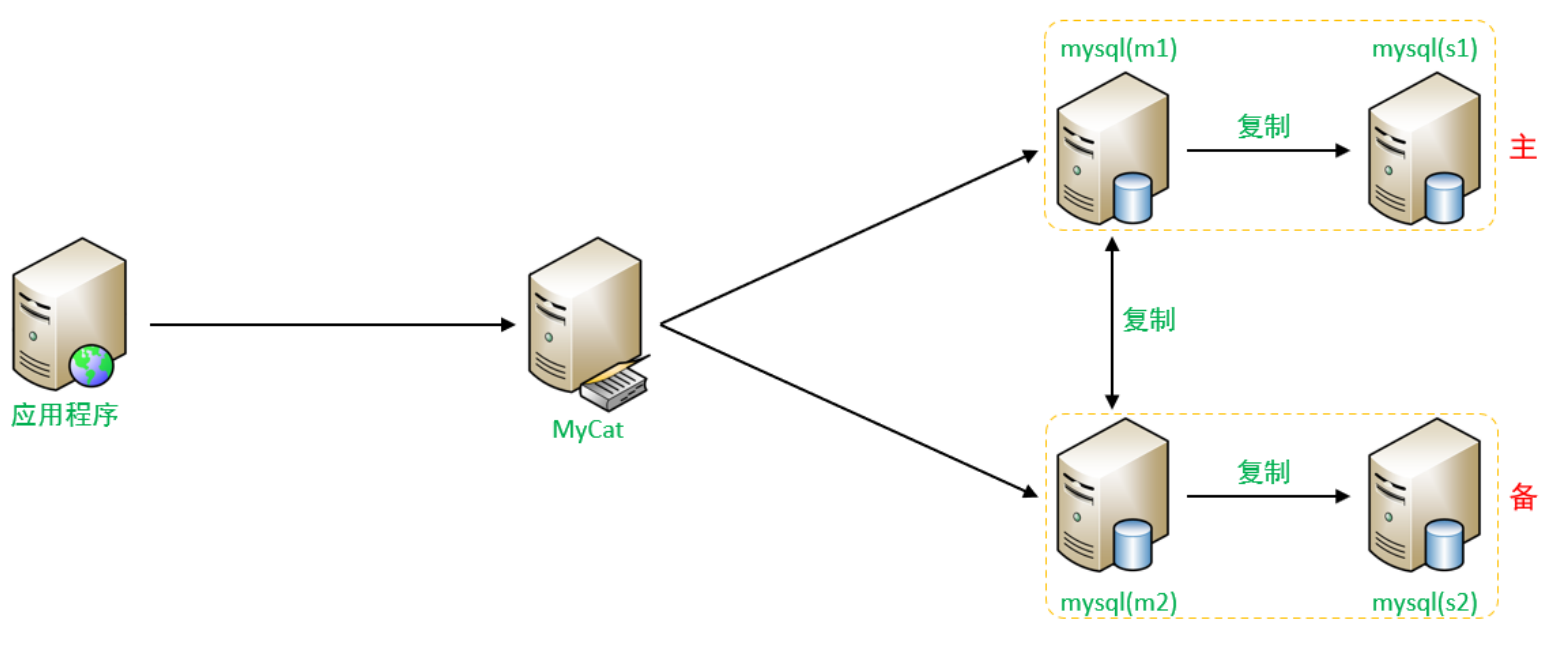

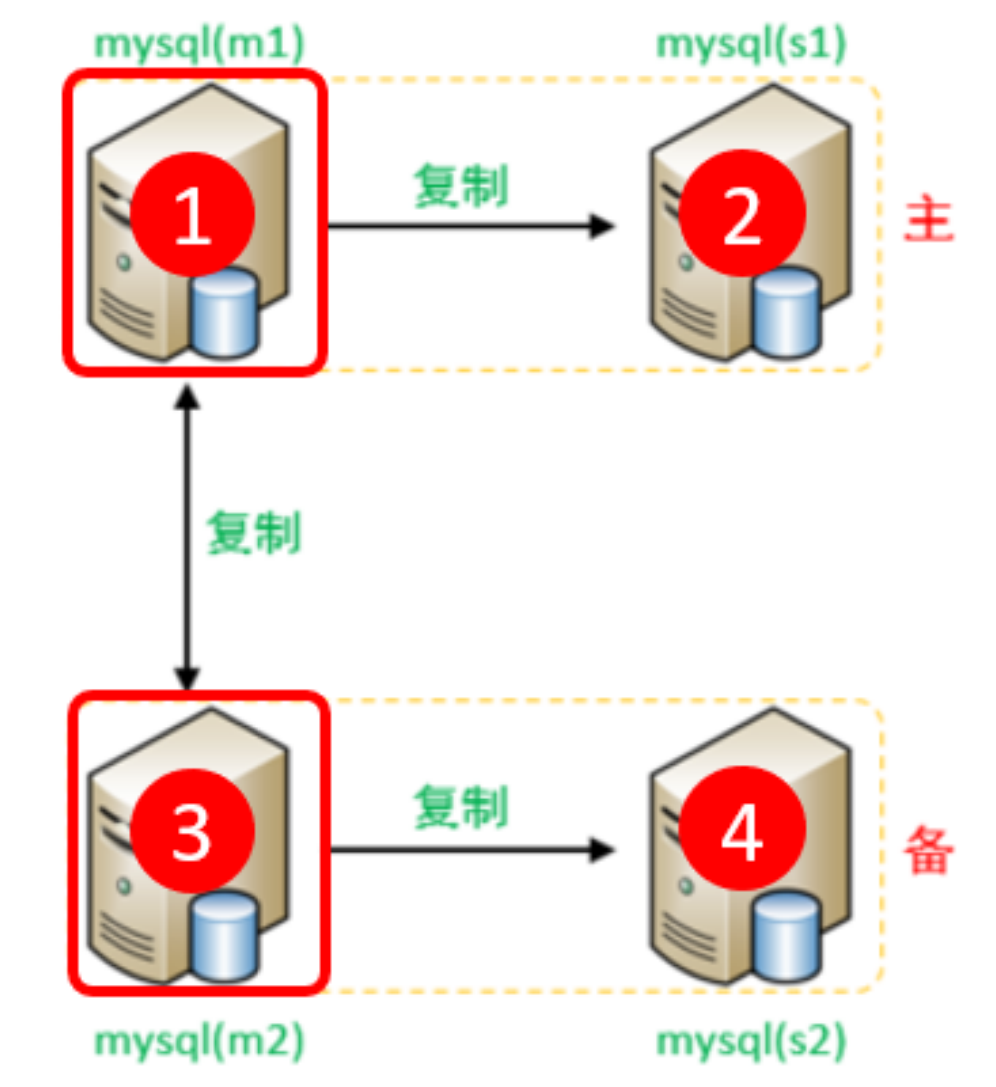

一个主机 Master1 用于处理所有写请求，它的从机 Slave1 和另一台主机 Master2 还有它的从机 Slave2 负责所有读请求。当 Master1 主机宕机后，Master2 主机负责写请求，Master1 、Master2 互为备机。架构图如下:

准备

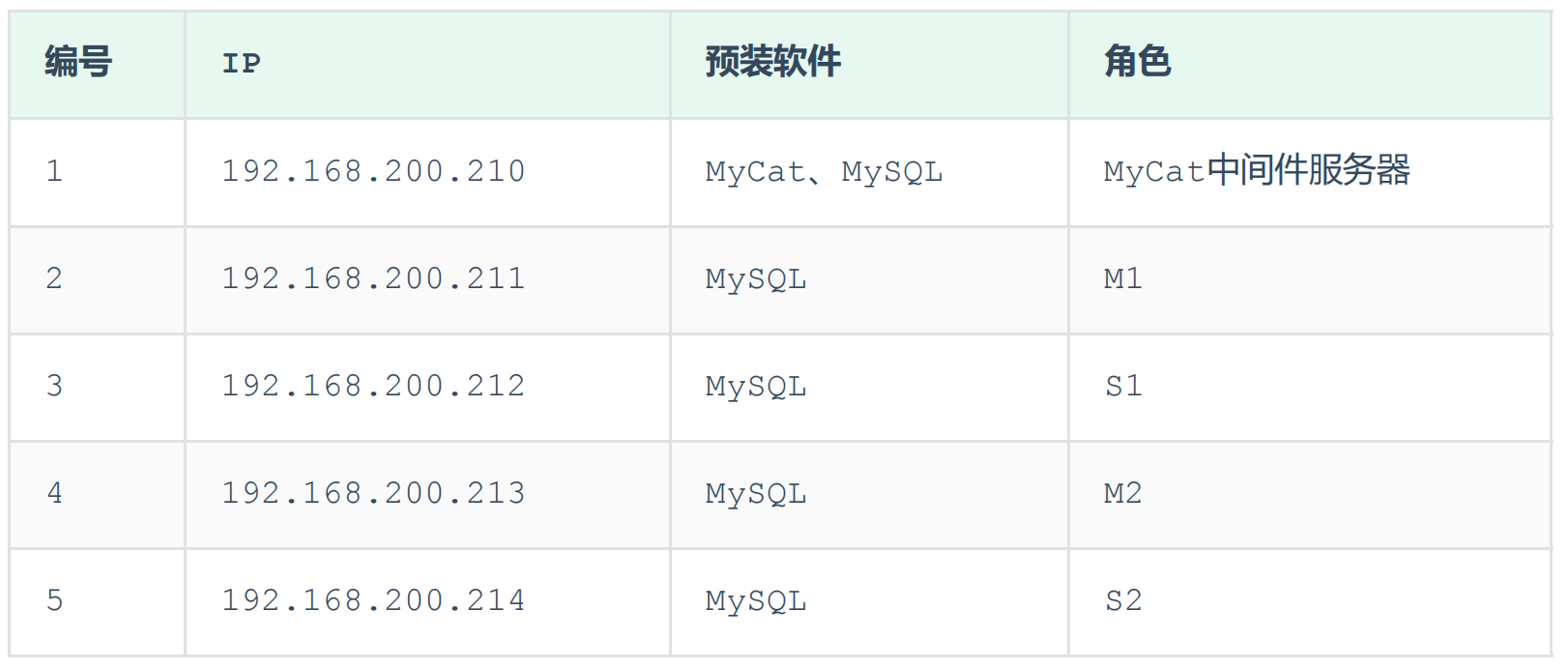

我们需要准备5台服务器，具体的服务器及软件安装情况如下：

关闭以上所有服务器的防火墙：

systemctl stop firewalld systemctl disable firewalld

搭建

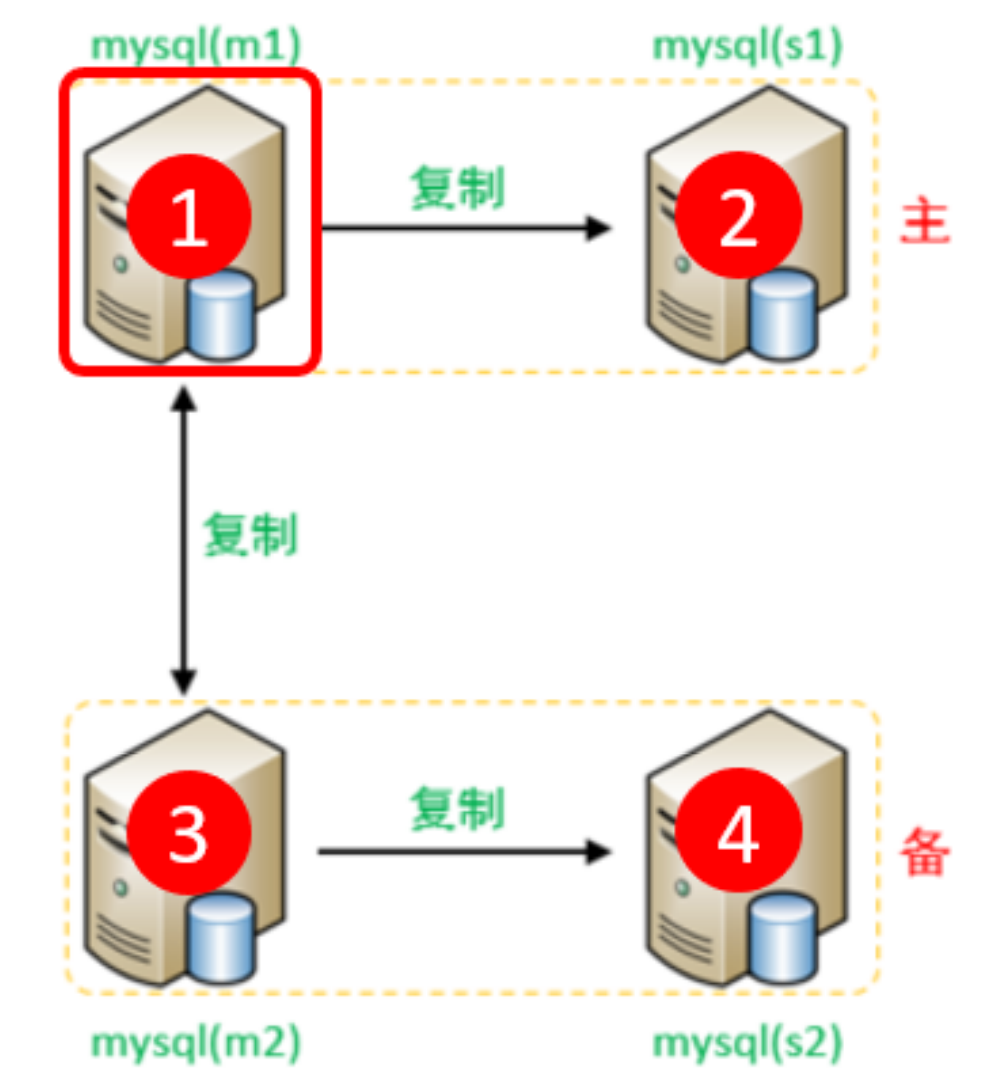

主库配置

1). Master1(192.168.200.211)

A. 修改配置文件 /etc/my.cnf

#mysql 服务ID，保证整个集群环境中唯一，取值范围：1 – 2^32-1，默认为1

server-id=1

#指定同步的数据库

binlog-do-db=db01

binlog-do-db=db02

binlog-do-db=db03

## 在作为从数据库的时候，有写入操作也要更新二进制日志文件

log-slave-updates

B. 重启MySQL服务器

systemctl restart mysqld

C. 创建账户并授权

#创建itcast用户，并设置密码，该用户可在任意主机连接该MySQL服务

CREATE USER 'itcast'@'%' IDENTIFIED WITH mysql_native_password BY 'Root@123456'

;

#为 'itcast'@'%' 用户分配主从复制权限

GRANT REPLICATION SLAVE ON *.* TO 'itcast'@'%';

通过指令，查看两台主库的二进制日志坐标

show master status ;

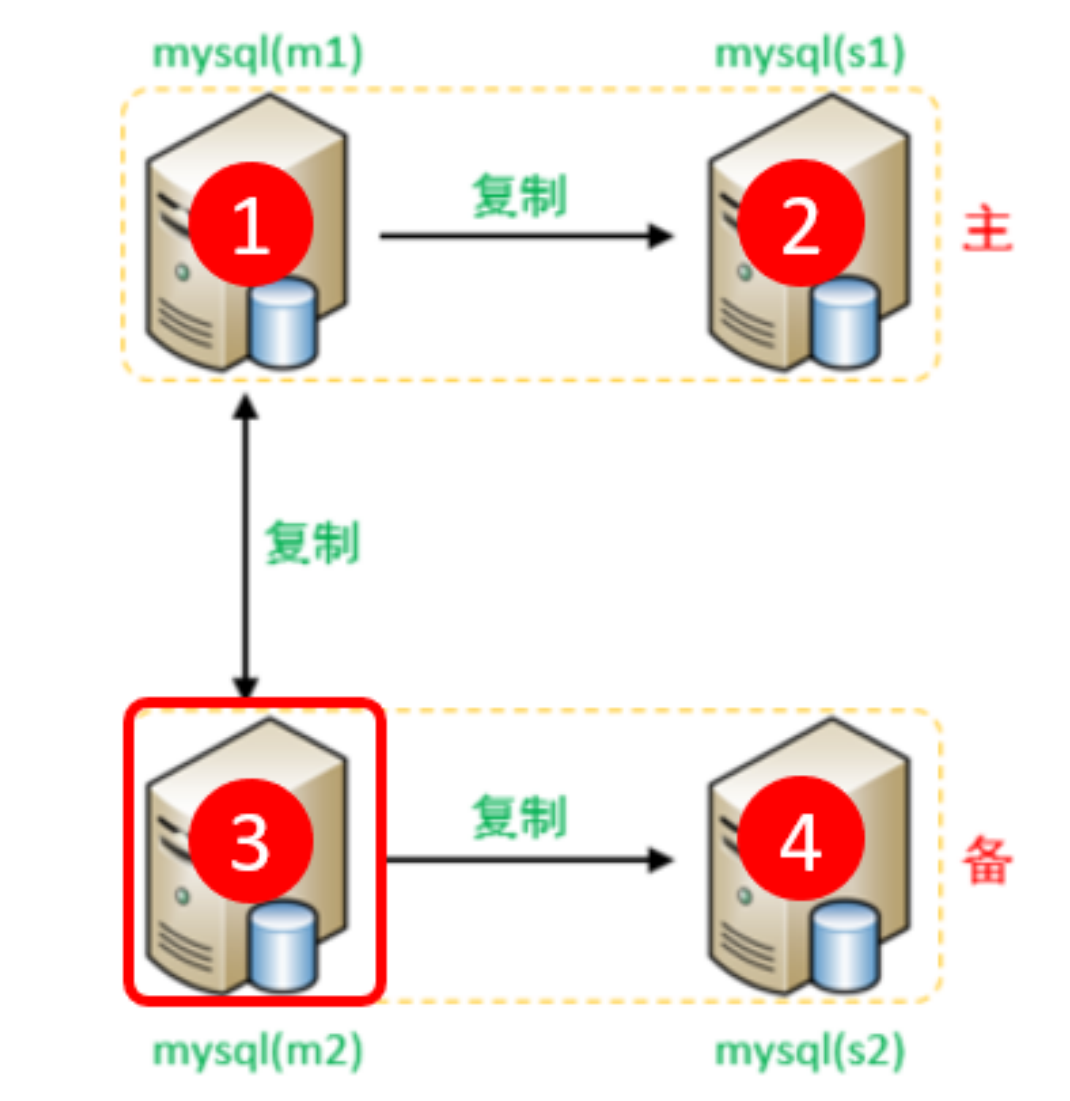

2). Master2(192.168.200.213)

A. 修改配置文件 /etc/my.cnf

#mysql 服务ID，保证整个集群环境中唯一，取值范围：1 – 2^32-1，默认为1

server-id=3

#指定同步的数据库

binlog-do-db=db01

binlog-do-db=db02

binlog-do-db=db03

## 在作为从数据库的时候，有写入操作也要更新二进制日志文件

log-slave-updates

B. 重启MySQL服务器

systemctl restart mysqld

C. 创建账户并授权

#创建itcast用户，并设置密码，该用户可在任意主机连接该MySQL服务

CREATE USER 'itcast'@'%' IDENTIFIED WITH mysql_native_password BY 'Root@123456'

;

#为 'itcast'@'%' 用户分配主从复制权限

GRANT REPLICATION SLAVE ON *.* TO 'itcast'@'%';

通过指令，查看两台主库的二进制日志坐标

show master status ;

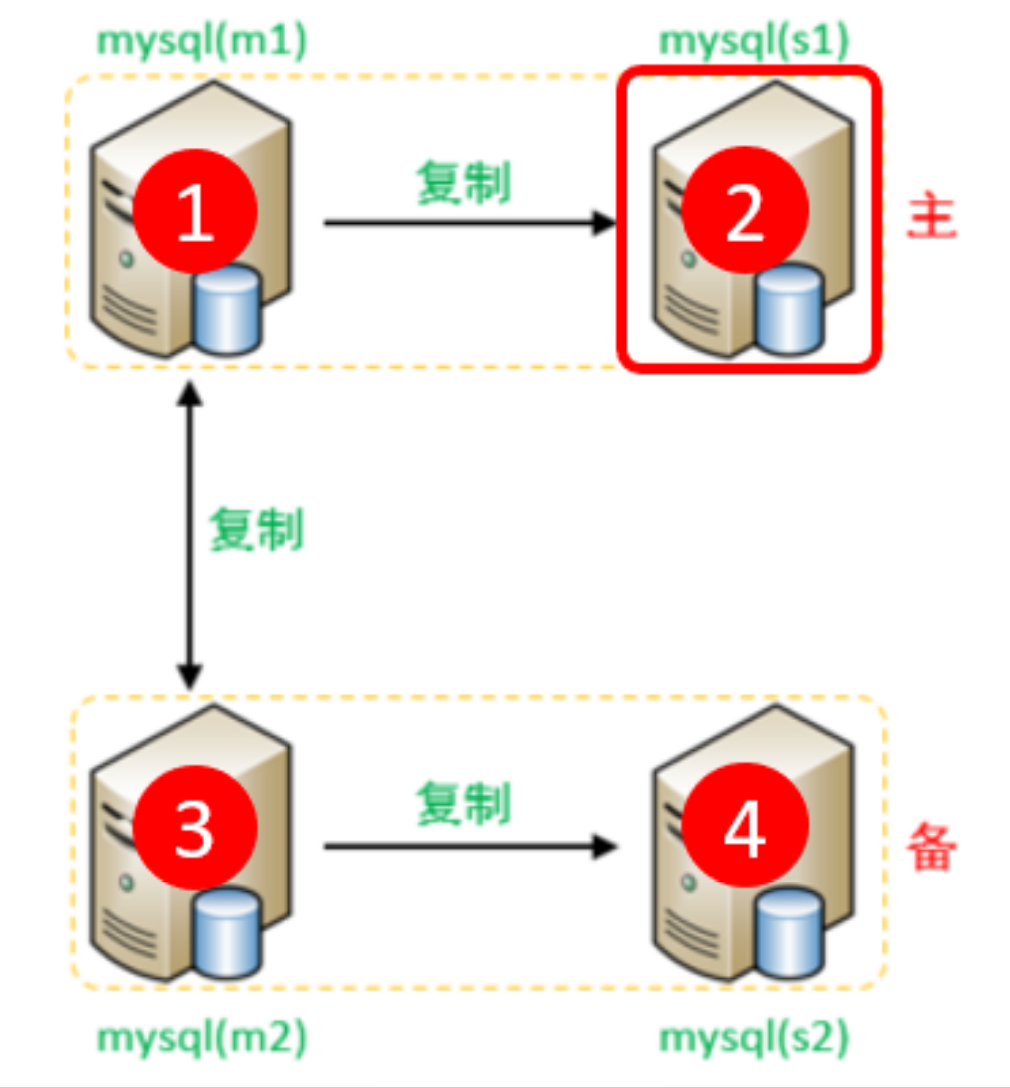

从库配置

1). Slave1(192.168.200.212)

A. 修改配置文件 /etc/my.cnf

#mysql 服务ID，保证整个集群环境中唯一，取值范围：1 – 232-1，默认为1

server-id=2

B. 重新启动MySQL服务器

systemctl restart mysqld

2). Slave2(192.168.200.214)

A. 修改配置文件 /etc/my.cnf

#mysql 服务ID，保证整个集群环境中唯一，取值范围：1 – 232-1，默认为1

server-id=4

B. 重新启动MySQL服务器

systemctl restart mysqld

从库关联主库

1). 两台从库配置关联的主库

A. 在 slave1(192.168.200.212)上执行

CHANGE MASTER TO MASTER_HOST='192.168.200.211', MASTER_USER='itcast',

MASTER_PASSWORD='Root@123456', MASTER_LOG_FILE='binlog.000002',

MASTER_LOG_POS=663;

B. 在 slave2(192.168.200.214)上执行

CHANGE MASTER TO MASTER_HOST='192.168.200.213', MASTER_USER='itcast',

MASTER_PASSWORD='Root@123456', MASTER_LOG_FILE='binlog.000002',

MASTER_LOG_POS=663;

C. 启动两台从库主从复制，查看从库状态

start slave;

show slave status \G;

2). 两台主库相互复制

Master2 复制 Master1，Master1 复制 Master2。

A. 在 Master1(192.168.200.211)上执行

CHANGE MASTER TO MASTER_HOST='192.168.200.213', MASTER_USER='itcast',

MASTER_PASSWORD='Root@123456', MASTER_LOG_FILE='binlog.000002',

MASTER_LOG_POS=663;

B. 在 Master2(192.168.200.213)上执行

CHANGE MASTER TO MASTER_HOST='192.168.200.211', MASTER_USER='itcast',

MASTER_PASSWORD='Root@123456', MASTER_LOG_FILE='binlog.000002',

MASTER_LOG_POS=663;

C. 启动两台从库主从复制，查看从库状态

start slave;

show slave status \G;

经过上述的三步配置之后，双主双从的复制结构就已经搭建完成了。 接下来，可以来测试验证一下。

测试

分别在两台主库Master1、Master2上执行DDL、DML语句，查看涉及到的数据库服务器的数据同步情况。

• 在Master1中执行DML、DDL操作，看看数据是否可以同步到另外的三台数据库中。
• 在Master2中执行DML、DDL操作，看看数据是否可以同步到另外的三台数据库中。

完成了上述双主双从的结构搭建之后，接下来，再来看看如何完成这种双主双从的读写分离。

双主双从读写分离

配置

MyCat控制后台数据库的读写分离和负载均衡由schema.xml文件datahost标签的balance属性控 制，通过writeType及switchType来完成失败自动切换的。

1). schema.xml

配置逻辑库：

<schema name="ITCAST_RW2" checkSQLschema="true" sqlMaxLimit="100" dataNode="dn7">

</schema>

配置数据节点：

<dataNode name="dn7" dataHost="dhost7" database="db01" />

配置节点主机：

<dataHost name="dhost7" maxCon="1000" minCon="10" balance="1" writeType="0"

dbType="mysql" dbDriver="jdbc" switchType="1" slaveThreshold="100">

<heartbeat>select user()</heartbeat>

<writeHost host="master1" url="jdbc:mysql://192.168.200.211:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" >

<readHost host="slave1" url="jdbc:mysql://192.168.200.212:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</writeHost>

<writeHost host="master2" url="jdbc:mysql://192.168.200.213:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" >

<readHost host="slave2" url="jdbc:mysql://192.168.200.214:3306?

useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8"

user="root" password="1234" />

</writeHost>

</dataHost>

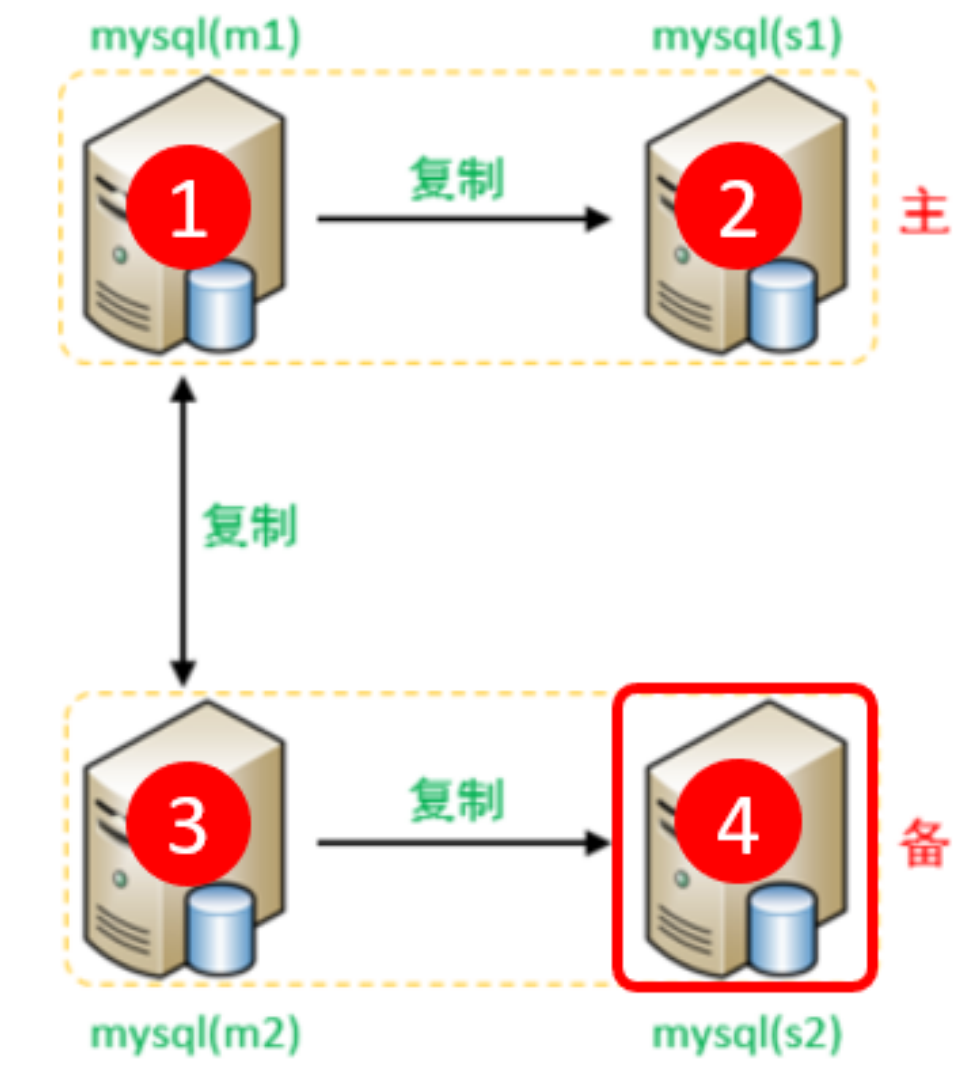

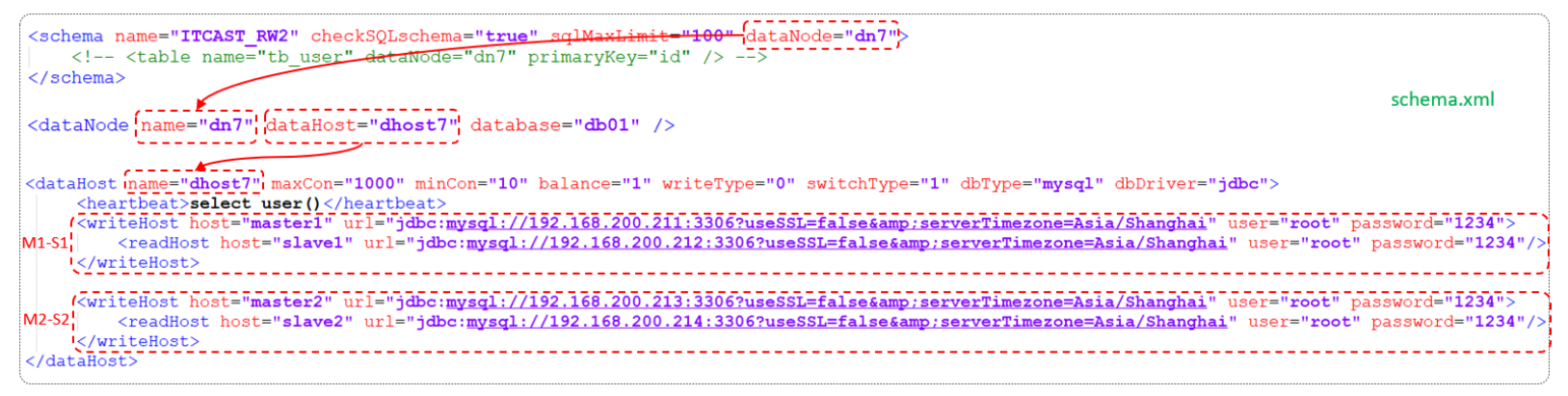

具体的对应情况如下：

属性说明：

balance="1"

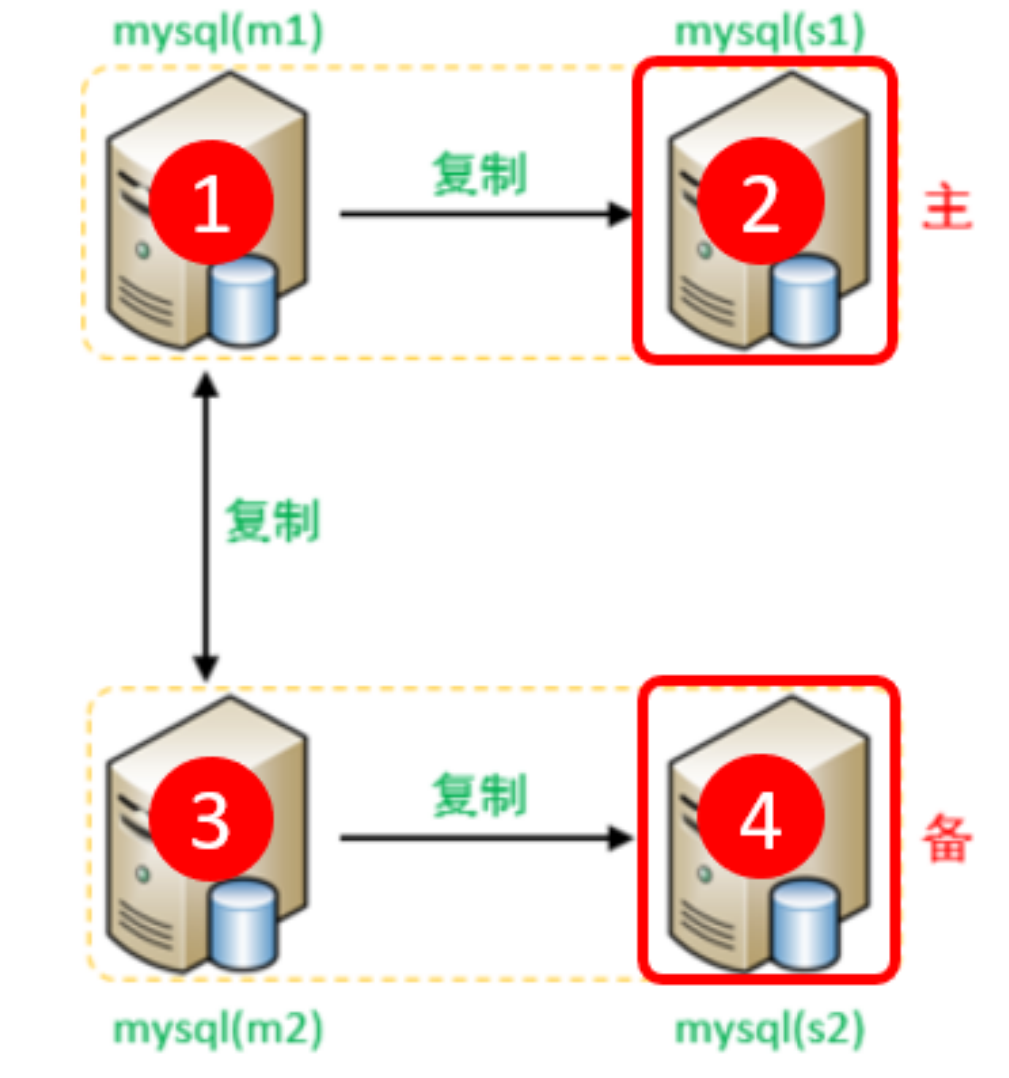

代表全部的 readHost 与 stand by writeHost 参与 select 语句的负载均衡，简单的说，当双主双从模式(M1->S1，M2->S2，并且 M1 与 M2 互为主备)，正常情况下，M2,S1,S2 都参与 select 语句的负载均衡 ;

writeType

0 : 写操作都转发到第1台writeHost, writeHost1挂了, 会切换到writeHost2上; 1 : 所有的写操作都随机地发送到配置的writeHost上 ;

switchType

-1 : 不自动切换 1 : 自动切换

2). user.xml

配置root用户也可以访问到逻辑库 ITCAST_RW2。

<user name="root" defaultAccount="true">

<property name="password">123456</property>

<property name="schemas">SHOPPING,ITCAST,ITCAST_RW2</property>

<!-- 表级 DML 权限设置 -->

<!--

<privileges check="true">

<schema name="DB01" dml="0110" >

<table name="TB_ORDER" dml="1110"></table>

</schema>

</privileges>

-->

</user>

测试

登录MyCat，测试查询及更新操作，判定是否能够进行读写分离，以及读写分离的策略是否正确。

当主库挂掉一个之后，是否能够自动切换。

版权所有

版权归属：Mars Chin

许可证：署名-非商业性 4.0 国际 (CC-BY-NC-4.0)
